Оптопара транзисторная одноканальная 3.75кВ /60В 0.05A Кус=300...600% 0.07Вт -55...+115°C NBC
У поставщика
ПроизводительCOSMO
У поставщиков
5 487 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:5 487 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,38 |
| от 119 | 14,63 |
| от 237 | 13,18 |
| от 473 | 12,06 |
| от 945 | 11,26 |
Описание

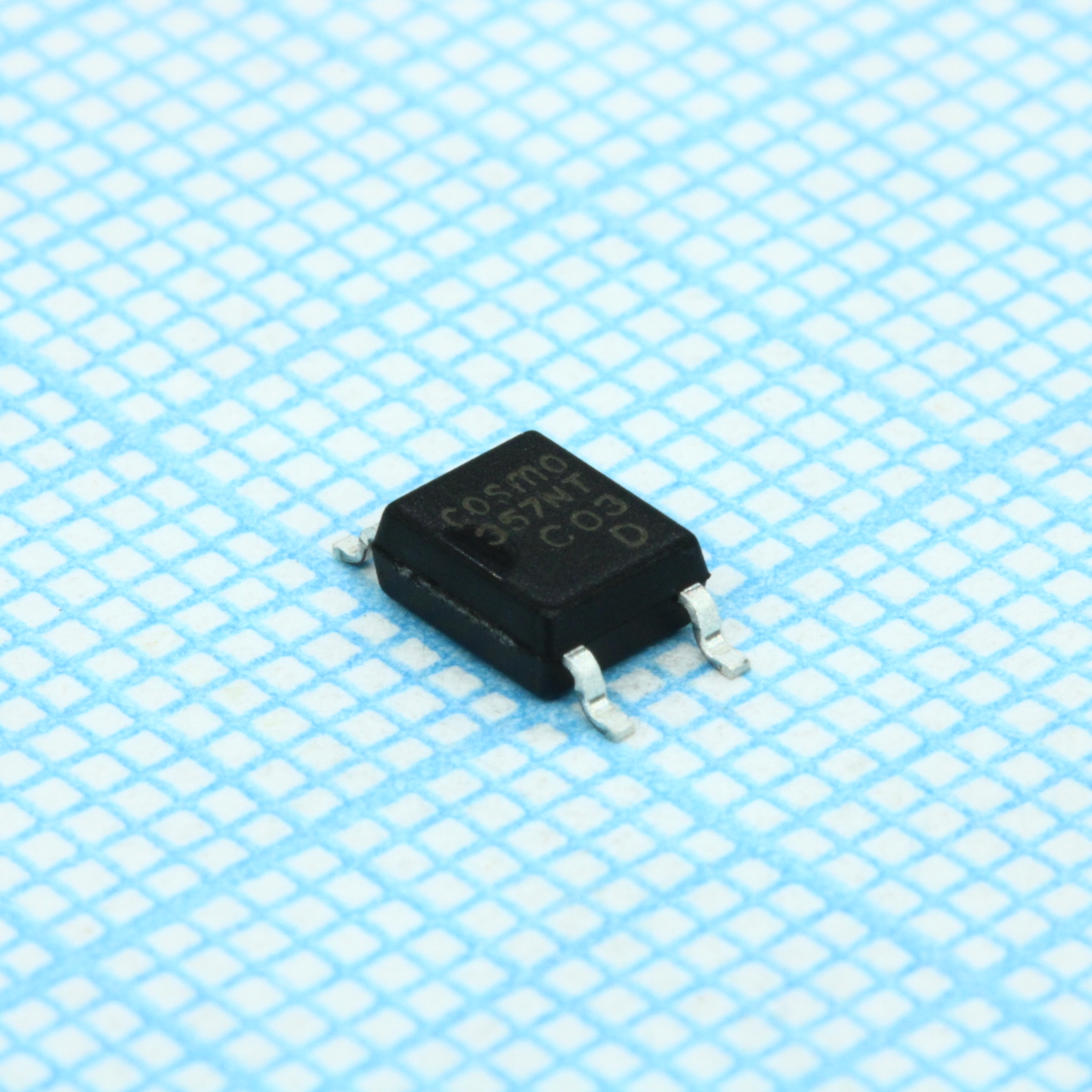

Оптопара транзисторная одноканальная от COSMO в компактном корпусе SOP4. Работает при напряжении до 60 В и токе до 0,05 А, изоляция 3,75 кВ, коэффициент передачи 300–600%. Подходит для гальванической развязки в промышленной автоматике и блоках питания.
Технические характеристики
| MSL | Class 1 |
| RoHS | Да |
| Цоколевка | 1:Anode, 2:Cathode, 3:Emitter, 4:Collector |
| Ctr max | 600% |
| Ctr min | 300% |
| Корпус | SOP-4 |
| Без свинца | Да |
| Profile | 2.0mm |
| Ctr rank | D |
| Тип монтажа | SMD |
| Кол-во выводов | 4 |
| Размеры | 4.40x7.00x2.0mm |
| Описание | 4PIN MINI-FLAT PHOTOTRANSISTOR PHOTOCOUPLER |
| Артикул | KPC357NT0DTLD |
| Сертификаты | UL1577, c-UL, VDE DIN EN 60747-5-5, FIMKO EN60065/EN60950, CQC GB8898-2011/GB4943.1-2011 |
| Количество в упаковке | 3000 units per reel |
| Tape reel option | TLD |
| Напр. изоляции | 3750Vrms |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Макс. обратный ток | 10uA |
| Темп. хранения | -55 to +125°C |
| Input forward current | 50mA |
| Input reverse voltage | 6V |
| Раб. температура | -55 to +115°C |
| Температура пайки | 260°C for 10s |
| Response time fall max | 20us |
| Response time fall typ | 4us |
| Response time rise max | 20us |
| Response time rise typ | 5us |
| Рассеиваемая мощность входа | 70mW |
| Общая рассеиваемая мощность | 170mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. паразитная емкость | 1.0pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5x10^10 ohm |
| Тип. сопр. изоляции | 10^11 ohm |
| Output collector current | 50mA |
| Макс. емкость вывода | 250pF |
| Terminal capacitance typ | 30pF |
| Темновой ток коллектора макс. | 0.1uA |
| Input peak forward current | 1A |
| Описание (англ.) | Опто транзистор x1 3.75kV 60V 0.05A Кус=300...600% 0.07W -55...+115C NBC |
| Output collector emitter voltage | 80V |
| Output emitter collector voltage | 5V |
| Output collector power dissipation | 150mW |
| Напряжение пробоя коллектор-эмиттер | 80V |
| Emitter collector breakdown voltage | 5V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.3V |
| Тип. напряжение насыщения К-Э | 0.1V |
