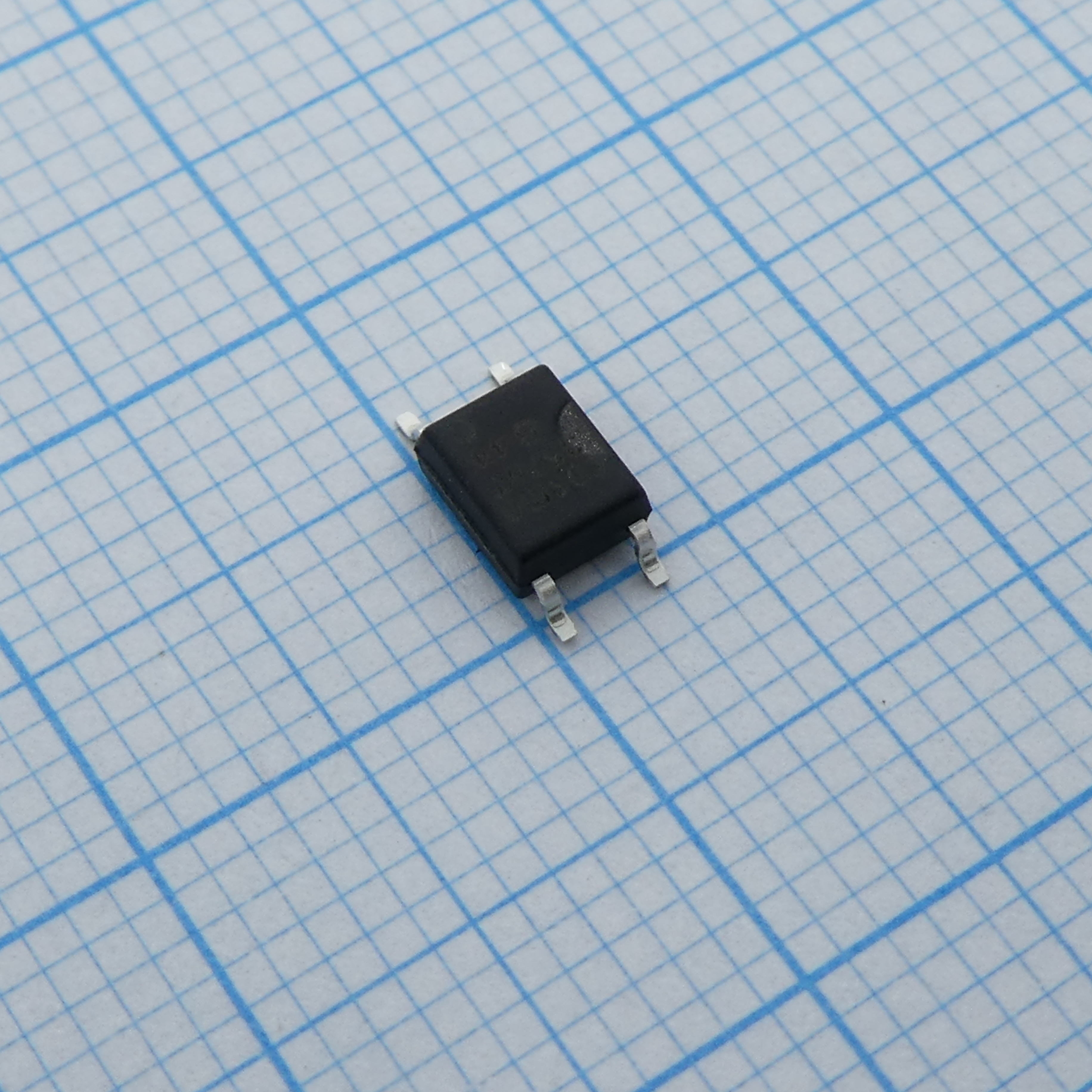

Оптопара KPC357NT0CTLD
У поставщика
У поставщиков
263 444 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:248 725 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,44 |
| от 425 | 8,01 |
| от 725 | 7,20 |
| от 1 175 | 6,56 |
| от 1 975 | 6,12 |
Склад 12
В наличии:9 900 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 4500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,42 |
| от 100 | 6,95 |
| от 1 000 | 6,43 |
Склад 13
В наличии:4 819 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 78 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,86 |
| от 599 | 7,88 |
| от 1 197 | 7,22 |
| от 3 000 | 6,65 |
| от 6 000 | 6,29 |
Описание
Оптопара KPC357NT0CTLD производства COSMO представляет собой оптрон с выходным транзистором. Компонент предназначен для гальванической развязки цепей управления и сигнализации в промышленной и бытовой электронике. Отличается высокой надёжностью и стабильностью работы в широком диапазоне температур. Применяется в блоках питания, интерфейсах связи и системах автоматизации.
Технические характеристики
| Тип | photocoupler |
| Цоколевка | 1: Anode; 2: Cathode; 3: Emitter; 4: Collector |
| Серия | KPC357NT |
| Тип | Фототранзисторная оптопара |
| Ток, А | 50 мА |
| Корпус | 4-pin Mini-Flat SOP |
| Без свинца | Да |
| Ctr rank | C |
| Тип монтажа | SMD |
| Класс MSL | 1 |
| Кол-во выводов | 4 |
| Размеры | Ширина: 4.40±0.5mm; Высота: 2.0mm; Длина: 7.00±0.4mm; Шаг выводов: 2.54mm |
| Шаг выводов | 2.54mm |
| Описание | 4PIN MINI-FLAT PHOTOTRANSISTOR PHOTOCOUPLER |
| Артикул | KPC357NT0CTLD |
| Применение | Hybrid substrates that require high density mounting, Programmable controllers, DC-DC converters, Telecommunication equipments |
| Ширина корпуса | 4.40±0.5mm |
| Высота корпуса | 2.0mm |
| Длина корпуса | 7.00±0.4mm |
| Profile height | 2.0mm |
| Соотв. RoHS | Да |
| Время пайки | 10 seconds |
| Прямое напряжение | Min: 1.2V; Typ: 1.4V; Condition: IF=20mA |
| Обратный ток | Max: 10uA; Condition: VR=4V |
| Сертификаты | UL1577 (No. E169586), c-UL (No. E169586), VDE DIN EN 60747-5-5 (No. 40014684), FIMKO EN60065, EN60950, CQC GB8898-2011, GB4943.1-2011 |
| Количество в упаковке | 3000 units per reel |
| Tape reel option | TLD |
| Напр. изоляции | 3750Vrms |
| Response time fall | Max: 20us; Typ: 4us; Condition: VCE=2V, IC=2mA, RL=100Ω |
| Response time rise | Max: 20us; Typ: 5us; Condition: VCE=2V, IC=2mA, RL=100Ω |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Макс. обратный ток | 10µA |
| Темп. хранения | -55 to +125°C |
| Прямой ток | 50 мА |
| Floating capacitance | Max: 1.0pF; Typ: 0.6pF; Condition: V=0, f=1MHz |
| Сопр. изоляции | Min: 5x10^10Ω; Typ: 10^11Ω; Condition: DC500V, 40 to 60%RH |
| Saturation condition | IF=20mA, Ic=1mA |
| Terminal capacitance | Max: 250pF; Typ: 30pF; Condition: V=0, f=1MHz |
| Напряжение, В | 80 В |
| Input forward current | 50mA |
| Input reverse voltage | 6V |
| Раб. температура | -55 to +115°C |
| Температура пайки | 260°C |
| Collector dark current | Max: 0.1uA; Condition: VCE=20V, IF=0 |
| Current transfer ratio | Max: 400%; Min: 200%; Rank: C; Condition: IF=5mA, VCE=5V |
| Response time fall max | 20µs |
| Response time fall typ | 4µs |
| Response time rise max | 20µs |
| Response time rise typ | 5µs |
| Рассеиваемая мощность входа | 70mW |
| Response time condition | Vce=2V, Ic=2mA, RL=100Ω |
| Общая рассеиваемая мощность | 170mW |
| Макс. паразитная емкость | 1.0pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5e10 Ω |
| Тип. сопр. изоляции | 1e11 Ω |
| Output collector current | 50mA |
| Макс. емкость вывода | 250pF |
| Terminal capacitance typ | 30pF |
| Прямое напряжение | IF=20mA |
| Вх. ток макс. | 50mA |
| Обр. напр. вх. макс. | 6V |
| Reverse current condition | VR=4V |
| Температура пайки макс. | 260°C |
| Диап. темп. хр. | -55 to +125°C |
| Темновой ток коллектора макс. | 0.1µA |
| Current transfer ratio low | Min: 15%; Condition: IF=1mA, VCE=5V |
| Коэф. передачи макс. | 400% |
| Мин. коэфф. передачи тока | 200% |
| Input peak forward current | 1A |
| Isolation voltage condition | 1 minute |
| Диап. раб. темп. | -55 to +115°C |
| Макс. ток коллектора | 50mA |
| Floating capacitance condition | V=0, f=1MHz |
| Input peak forward current max | 1A |
| Isolation resistance condition | DC500V, 40-60%RH |
| Terminal capacitance condition | V=0, f=1kHz |
| Collector dark current condition | VCE=20V, IF=0 |
| Current transfer ratio condition | IF=5mA, VCE=5V |
| Output collector emitter voltage | 80V |
| Output emitter collector voltage | 5V |
| Current transfer ratio at 1mA min | 15% |
| Прямое напряжение | 1.2 В |
| Output collector power dissipation | 150mW |
| Напряжение пробоя коллектор-эмиттер | Min: 80V; Condition: IC=100uA, IF=0 |
| Emitter collector breakdown voltage | Min: 5V; Condition: IE=100uA, IF=0 |
| Количество каналов | 1 |
| Напряжение насыщения коллектор-эмиттер | Max: 0.3V; Typ: 0.1V; Condition: IF=20mA, IC=1mA |
| Макс. Uкэ | 80V |
| Макс. Uэк | 5V |
| Collector emitter breakdown condition | Ic=100µA, IF=0 |
| Emitter collector breakdown condition | IE=100µA, IF=0 |
| Обратное напряжение | 6 В |
| Мин. напряжение пробоя коллектор-эмиттер | 80V |
| Emitter collector breakdown voltage max | 5V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.3V |
| Тип. напряжение насыщения К-Э | 0.1V |
| Коэффициент передачи тока CTR,%, макс. | 600 |
Заметили ошибку в описании или параметрах?
