Документация

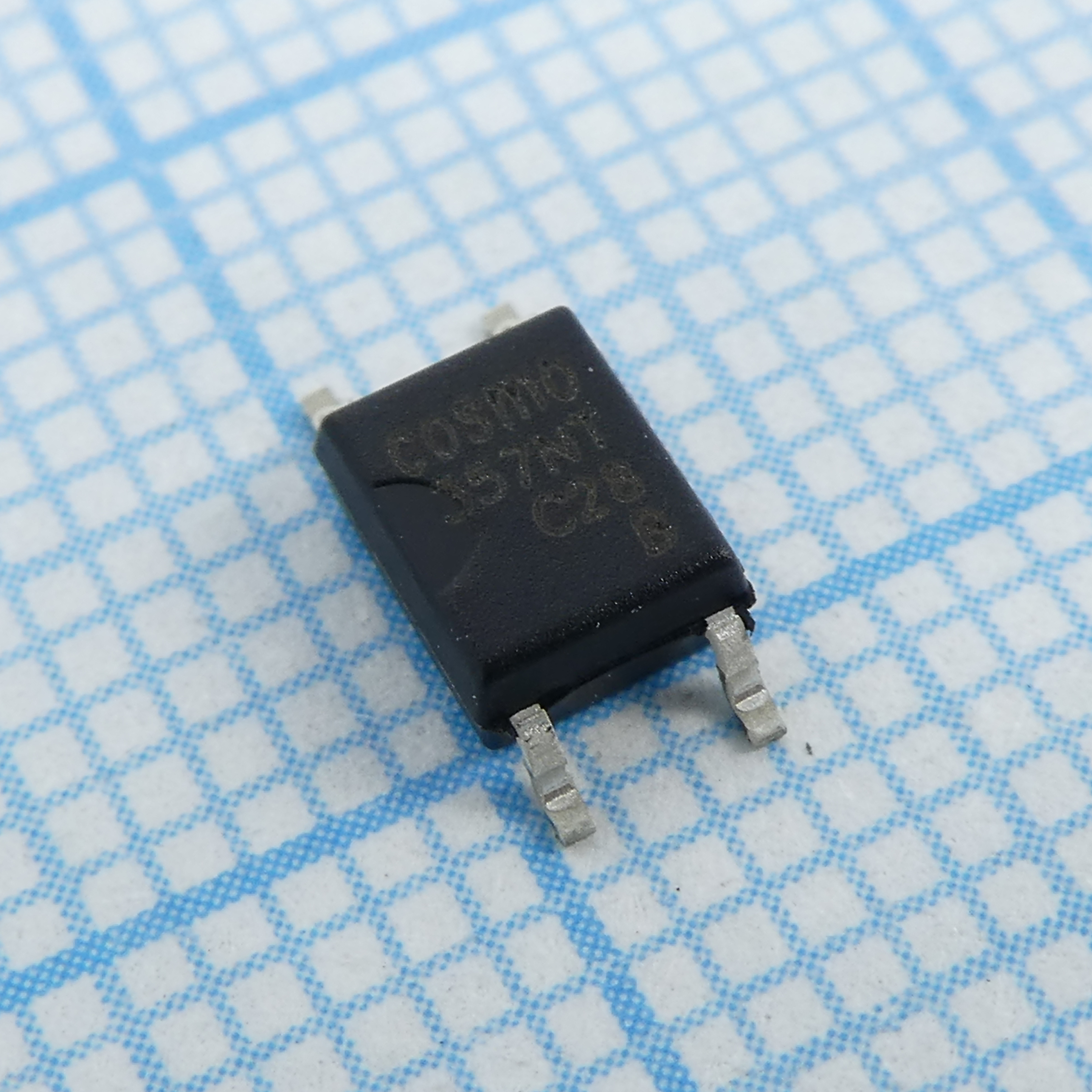

Оптопара KPC357NT0BTLD
В наличии
На своём складе
4 шт.
Норм. уп.: 1
У поставщиков
22 915 шт.
Норм. уп.: 3000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,72 |
Цены поставщиков
Склад 2
В наличии:136 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,72 |
Склад 39
В наличии:21 241 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,30 |
| от 250 | 13,27 |
| от 450 | 12,12 |
| от 725 | 11,21 |
| от 1 200 | 10,58 |
Склад 13
В наличии:1 538 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,39 |
| от 476 | 10,24 |
| от 951 | 9,45 |
| от 1 902 | 8,77 |
| от 6 000 | 8,34 |
Описание
Оптопара KPC357NT0BTLD производства COSMO представляет собой компактный полупроводниковый оптрон, предназначенный для гальванической развязки цепей управления. Устройство обеспечивает надежную передачу сигнала между изолированными участками схемы, защищая чувствительные компоненты от помех и высокого напряжения. Благодаря малому корпусу и низкому энергопотреблению, эта оптопара широко применяется в блоках питания, промышленной автоматике и бытовой электронике.
Технические характеристики
| MSL | 1 |
| RoHS | Соответствует |
| Цоколевка | 1:Anode, 2:Cathode, 3:Emitter, 4:Collector |
| Тип | Оптопара |
| Ток, А | 50 мА |
| Ctr max | 260% |
| Ctr min | 130% |
| Корпус | 4-pin Mini-Flat SOP |
| Без свинца | Да |
| Profile | 2.0mm |
| Ctr rank | B |
| Тип монтажа | SMD |
| Кол-во выводов | 4 |
| Размеры | 4.40x7.00x2.0mm |
| Описание | 4-pin mini-flat phototransistor photocoupler |
| Артикул | KPC357NT0BTLD |
| Сертификаты | UL1577, c-UL, VDE DIN EN 60747-5-5, FIMKO EN60065/EN60950, CQC GB8898-2011/GB4943.1-2011 |
| Количество в упаковке | 3000 units per reel |
| Tape reel option | TLD |
| Напр. изоляции | 3750Vrms |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Макс. обратный ток | 10uA |
| Темп. хранения | -55 to +125°C |
| Прямой ток | 50 мА |
| Input forward current | 50mA |
| Input reverse voltage | 6V |
| Раб. температура | -55 to +115°C |
| Температура пайки | 260°C |
| Response time fall max | 20us |
| Response time fall typ | 4us |
| Response time rise max | 20us |
| Response time rise typ | 5us |
| Рассеиваемая мощность входа | 70mW |
| Общая рассеиваемая мощность | 170mW |
| Макс. паразитная емкость | 1.0pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5x10^10 ohm |
| Тип. сопр. изоляции | 10^11 ohm |
| Output collector current | 50mA |
| Макс. емкость вывода | 250pF |
| Terminal capacitance typ | 30pF |
| Темновой ток коллектора макс. | 0.1uA |
| Input peak forward current | 1A |
| Output collector emitter voltage | 80V |
| Output emitter collector voltage | 5V |
| Прямое напряжение | 1.2 В |
| Output collector power dissipation | 150mW |
| Напряжение пробоя коллектор-эмиттер | 80V |
| Emitter collector breakdown voltage | 5V |
| Обратное напряжение | 6 В |
| Напряжение насыщения коллектор-эмиттер макс. | 0.3V |
| Тип. напряжение насыщения К-Э | 0.1V |
