Оптопара транзисторная одноканальная 3.75кВ /80В 0.05A Кус=50...150% 0.17Вт -55...+115°C
У поставщика
ПроизводительCOSMO
У поставщиков
14 414 шт.
Норм. уп.: 50
Цены поставщиков
Склад 39
В наличии:14 258 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,77 |
| от 180 | 19,20 |
| от 310 | 17,74 |
| от 510 | 16,59 |
| от 850 | 15,78 |
Склад 13
В наличии:116 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,72 |
| от 71 | 26,97 |
| от 141 | 24,70 |
| от 282 | 22,99 |
| от 563 | 21,70 |
Склад 12
В наличии:40 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 1500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 39,33 |
| от 50 | 18,10 |
Описание

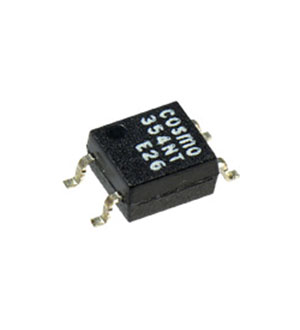

Оптопара транзисторная одноканальная от COSMO. Работает при напряжении до 80 В и токе до 0,05 А, обеспечивает изоляцию 3,75 кВ. Мощность рассеивания — 0,17 Вт, коэффициент передачи тока — от 50 до 150%. Выполнена в корпусе SMD4. Подходит для гальванической развязки в промышленной автоматике и блоках питания.
Технические характеристики
| Ctr rank | A (50-150%) |
| Кол-во выводов | 4 |
| Описание | 4-pin Mini-Flat phototransistor optocoupler, AC input |
| Артикул | KPC354NT0ATLD |
| Тип упаковки | Mini-Flat |
| Корпус | SMD4 |
| Тип монтажа | SMD |
| Количество в катушке | 3000 units per reel |
| Напр. изоляции | 3750 Vrms |
| Размеры упаковки | 4.40 mm x 7.00 mm x 2.0 mm (profile) |
| Макс. прямое напряжение | 1.4 V |
| Типовое прямое напряжение | 1.2 V |
| Температура пайки | 260 °C |
| Input peak current max | ±1 A |
| Response time fall max | 18 µs |
| Response time fall typ | 3 µs |
| Response time rise max | 18 µs |
| Response time rise typ | 4 µs |
| Рассеиваемая мощность входа | 70 mW |
| Макс. темп. хр. | 125 °C |
| Мин. темп. хр. | -55 °C |
| Общая рассеиваемая мощность | 170 mW |
| Макс. паразитная емкость | 1.0 pF |
| Floating capacitance typ | 0.6 pF |
| Сопротивление изоляции мин. | 5e10 Ω |
| Тип. сопр. изоляции | 1e11 Ω |
| Рассеиваемая мощность | 150 mW |
| Макс. емкость вывода | 250 pF |
| Terminal capacitance typ | 30 pF |
| Вх. ток макс. | ±50 mA |
| Макс. раб. темп. | 115 °C |
| Мин. раб. темп. | -55 °C |
| Темновой ток коллектора макс. | 0.1 µA |
| Коэф. передачи макс. | 150% |
| Мин. коэфф. передачи тока | 50% |
| Макс. ток коллектора | 50 mA |
| Количество каналов | 1 |
| Макс. Uкэ | 80 V |
| Макс. Uэк | 5 V |
| Мин. напряжение пробоя коллектор-эмиттер | 80 V |
| Emitter collector breakdown voltage min | 5 V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.3 V |
| Тип. напряжение насыщения К-Э | 0.1 V |
| Коэффициент передачи тока CTR,%, макс. | 400 |
