Документация
Оптопара транзисторная одноканальная 5.0кВ /300В 0.15A Кус=3000-6000% 0.2Вт -55...+115°C
У поставщика
ПроизводительCOSMO
У поставщиков
2 061 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:1 943 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 25,84 |
| от 300 | 23,69 |
| от 600 | 22,25 |
| от 1 100 | 20,98 |
| от 2 200 | 20,14 |
Склад 39
В наличии:118 шт.
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,93 |
| от 183 | 19,34 |
| от 303 | 17,88 |
| от 503 | 16,72 |
| от 841 | 15,90 |
Описание

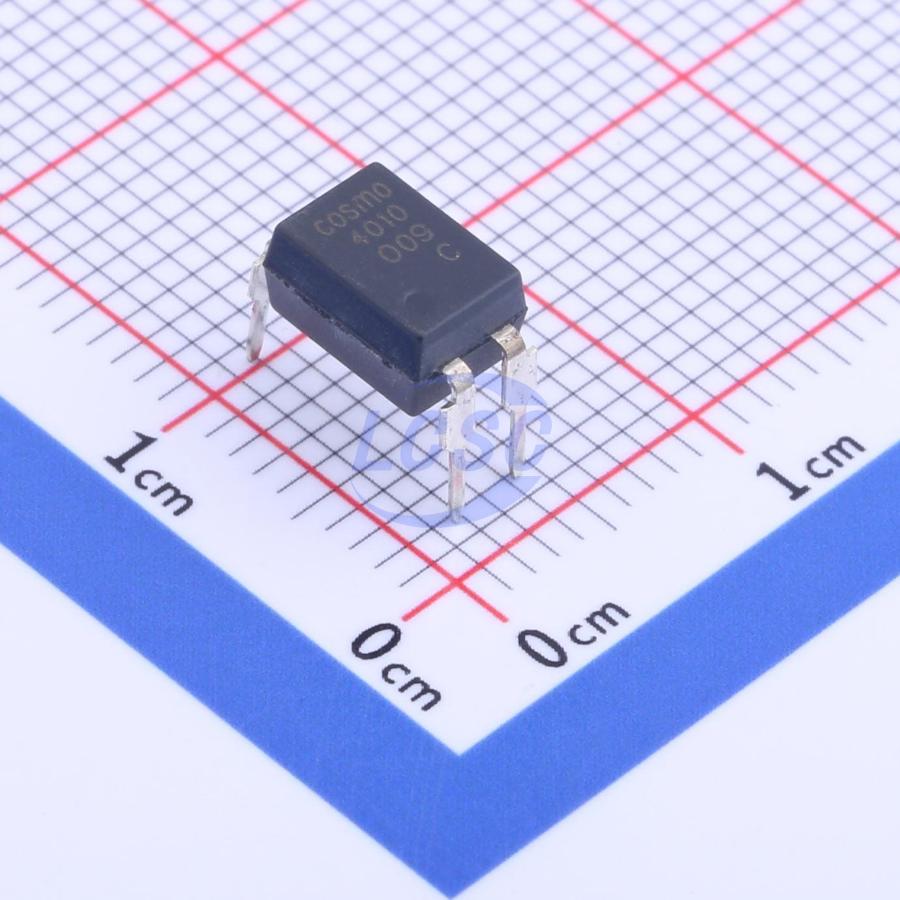

Оптопара транзисторная одноканальная KP40101C производства COSMO предназначена для гальванической развязки цепей управления и нагрузки. Обеспечивает высокое напряжение изоляции 5.0 кВ и способна коммутировать нагрузку до 300 В при токе до 0.15 А. Благодаря широкому диапазону коэффициента передачи (3000–6000%) и рабочей температуре от -55 до +115 °C, подходит для применения в промышленной автоматике, блоках питания и системах управления.
Технические характеристики
| Контактов | 4 |
| Тип | Photodarlington Optocoupler |
| Корпус | DIP-4 |
| Тип монтажа | THT |
| Класс MSL | 1 |
| Артикул | KP40101C |
| Расстояние между выводами | 2.54mm |
| Корпус | DIP-4 |
| Ctr condition | IF=1mA, VCE=2V |
| Макс. время спада | 250μs |
| Тип. время спада | 50μs |
| Ширина корпуса | 6.5mm |
| Макс. время нарастания | 300μs |
| Тип. время нарастания | 60μs |
| Высота корпуса | 4.6mm |
| Длина корпуса | 10.0mm |
| Соотв. RoHS | Да |
| Время пайки | 10s |
| Напр. изоляции | 5000Vrms |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Макс. обратный ток | 10μA |
| Cutoff frequency typ | 7kHz |
| Рассеиваемая мощность входа | 70mW |
| Response time condition | VCE=2V, IC=20mA, RL=100Ω |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Общая рассеиваемая мощность | 200mW |
| Тип упаковки | Tube (туба) |
| Макс. паразитная емкость | 1.0pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5e10Ω |
| Terminal capacitance typ | 30pF |
| Прямое напряжение | IF=20mA |
| Вх. ток макс. | 50mA |
| Обр. напр. вх. макс. | 6V |
| Макс. раб. темп. | 115°C |
| Мин. раб. темп. | -55°C |
| Reverse current condition | VR=4V |
| Температура пайки макс. | 260°C |
| Темновой ток коллектора макс. | 1.0μA |
| Коэф. передачи макс. | 6000% |
| Мин. коэфф. передачи тока | 3000% |
| Cutoff frequency condition | VCE=5V, IC=2mA, RL=100Ω |
| Input peak forward current | 1A |
| Макс. ток коллектора | 150mA |
| Описание (англ.) | Опто транзистор x1 5.0kV 300V 0.15A Кус=3000-6000% 0.2W -55...+115C |
| Collector dark current condition | VCE=200V |
| Output collector power dissipation | 200mW |
| Макс. Uкэ | 300V |
| Макс. Uэк | 0.1V |
| Напряжение насыщения коллектор-эмиттер макс. | 1.5V |
