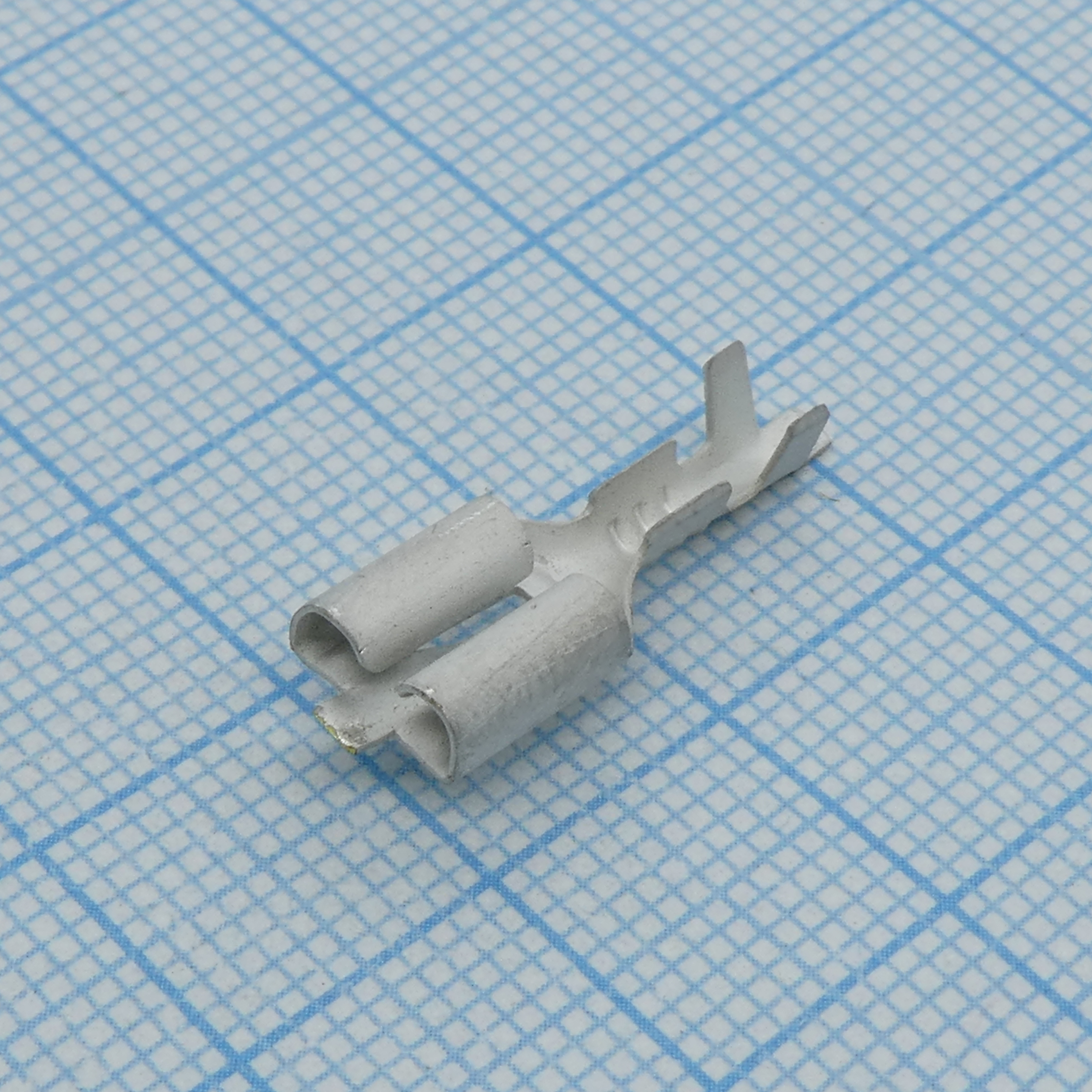

Контакт гнездовой 6.3мм с монтажным усиком под провод сечением 0.5....1.0 мм. покрытие олово-висмут 2..3мкм
У поставщика
ПроизводительАТЛАНТ
У поставщиков
13 358 шт.
Норм. уп.: 6000
Цены поставщиков
Склад 13
В наличии:13 358 шт
Срок поставки: до недели
Норм. уп.: 6000
Минимальная партия: 122 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,70 |
| от 321 | 4,88 |
| от 642 | 4,16 |
| от 1 284 | 3,63 |
| от 2 567 | 3,29 |
Описание
Контакт гнездовой 6.3 мм от производителя АТЛАНТ. Рассчитан на провод сечением от 0.5 до 1.0 мм², оснащён монтажным усиком. Покрытие олово-висмут толщиной 2–3 мкм обеспечивает надёжное соединение. Применяется в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Угол | 20°, 60°, 30° |
| Other | 0.8-21, 3±0.1, 0.4±0.1, 0.4±0.05, 0.5 max, 19.3±0.2, 82+03, 1.6, 64, 12.020, 28, 85, 16:02, 0.34, Q8, Q8max, 3 места, В состоянии поставки (2:1), ЖНСК 757474.505 |
| Cipher | 1/02505 |
| Radius | R1.65, R0.5, R0.7, R3 |
| Покрытие | Олово 2…3 мкм |
| Материал | Лента 0,34х22 Л68 ГОСТ 2208-2007 |
| Тип монтажа | THT |
| Okp code | 457373 8008, 457373 8009 |
| Допуск | ±0.1, ±0.2, ±0.05 |
| Размеры | C: 3.0mm; H: 0mm; A1: 6.2mm; A2: 10.1mm; B1: 2.7mm; B2: 4.1mm; H1: 2.8mm; H2: 4.4mm; R1: 0.65mm; R2: 12mm; Масса: 0.66g |
| Описание | Контакт гнездовой |
| Тип контакта | гнездовой |
| Dimensions 02 | C: 4.2mm; H: 0.7mm; A1: 8.4mm; A2: 12.9mm; B1: 3.8mm; B2: 5.5mm; H1: 3.4mm; H2: 5.2mm; R1: 0.8mm; R2: 1.8mm; Масса: 0.7g |
| Dimensions 03 | C: 5.3mm; H: 0.4mm; A1: 10.9mm; A2: 15.2mm; B1: 4.8mm; B2: 6.2mm; H1: 4.5mm; H2: 6.3mm; R1: 1.2mm; R2: 2.4mm; Масса: 0.74g |
| Dimensions 04 | C: 6.2mm; H: 0.4mm; A1: 13.1mm; A2: 17.3mm; B1: 5.7mm; B2: 7.2mm; H1: 5.5mm; H2: 7.0mm; R1: 1.5mm; R2: 2.6mm; Масса: 0.78g |
| Mating contact | 1/02506 |
| Wire section 01 | 0.5…1.0 mm2 |
| Wire section 02 | 1.5…2.5 mm2 |
| Wire section 03 | 2.5…4.0 mm2 |
| Wire section 04 | 4.0…6.0 mm2 |
| Примечание | 6.3 гнездо 0.5_1.0 мм2 усик Покр. олово-висмут |
| Год выпуска | 2024 |
| Тип упаковки | Tape and Reel (лента в катушке) |
