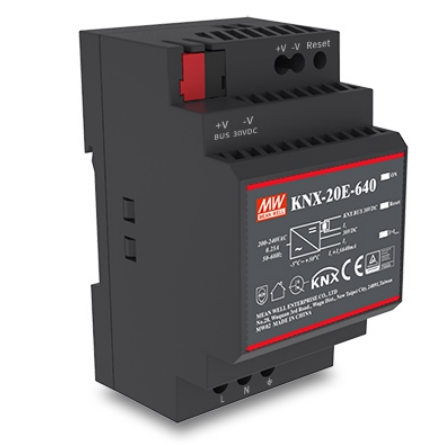

Блок питания KNX-20E-640
У поставщика
У поставщиков
152 шт.
Норм. уп.: 60
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 468,14 |
| от 4 | 6 022,06 |
| от 8 | 5 799,02 |
| от 15 | 5 531,37 |
Цены поставщиков
Склад 16
В наличии:105 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 983,46 |
Склад 39
В наличии:43 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 930,34 |
| от 2 | 5 715,94 |
| от 4 | 5 650,66 |
Склад 13
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 60
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 186,68 |
| от 2 | 6 118,00 |
| от 3 | 6 039,37 |
| от 4 | 5 965,07 |
| от 5 | 5 886,46 |
Описание
Блок питания KNX-20E-640 от MEAN WELL предназначен для монтажа на DIN-рейку. Модель выдаёт стабилизированные 30 В постоянного тока при токе до 0,64 А и мощности 19,2 Вт, работая от сети 180–264 В переменного тока. КПД достигает 86%, а рабочий диапазон температур составляет от -30 до +70 °C. Применяется в системах промышленной автоматики и «умного дома».
Технические характеристики
| Степень защиты (IP) | IP20 |
| КПД | 86 |
| Тип | DIN |
| MTBF | 109K hrs min. |
| Choke | One integrated choke |
| Модель | KNX-20E-640 |
| Мощность, Вт | 19,2 |
| Ширина | 52.5 |
| Высота | 90 |
| Длина | 54.5 |
| Момент | 0.8Nm |
| Вес | 0.215 |
| Охлаждение | Free air convection |
| Выходной ток, А | 0,64 |
| Выходное напряжение, В | 30 |
| Высота эксплуатации | up to 2000 meters |
| Тип монтажа | 35mm mounting rail according to DIN EN60715 |
| Гарантия | 3 years |
| Время нарастания | 50ms |
| Вибрация | 10~500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes |
| Сечение провода | 0.5~4.0mm² solid core or 0.5~2.5mm² finely stranded |
| Рабочая температура | -30...+70 |
| Размеры | 52.5*90*54.5mm (W*H*D) |
| Тип входа | 230VAC standard, 115VAC by request |
| Время установки | 1000ms |
| Применение | EIB/KNX power supply with integrated choke |
| Каналов | 1 |
| Светодиодный дисплей | Green LED (ON): Normal operation; Red LED1 (Reset): Reset the bus; Red LED2 (I>Imax): Overload/Short |
| Выходное напряжение, В | 30 |
| Ном. мощность | 19.2W |
| ЭМС излучение | EN50491-5-2,-5-3; EN61000-3-2,-3-3 |
| Помехоустойчивость | EN50491-5-2,-5-3; EN61000-4-2,3,4,5,6,8,11, heavy industry level, criteria A |
| Ток AC типовой | 0.22A |
| Тип. КПД | 86% |
| Вх. напряжение AC, В | 264 |
| Вх. AC напр. 2 | 180 |
| Вх. напряжение DC, В | 370 |
| Вх. напряжение DC 2, В | 254 |
| Вес упаковки | 0.215Kg |
| Reset function | Physical button for reset the bus (Press for at least 20 seconds) |
| Диап. частот | 47~63Hz |
| Класс изоляции | I |
| Ток утечки | <1mA |
| Количество в упаковке | 60pcs/13.9Kg/0.97CUFT |
| Станд. безоп. | EN61558-1, EN61558-2-16, EN50491-3 |
| Влажн. хранения | 10~95% RH non-condensing |
| Рабочая влажность | 20~95% RH non-condensing |
| Пусковой ток типовой | 40A |
| Over voltage range | 33~35V |
| Type of protection | IP20 |
| Диап. вх. напр. | 180~264VAC |
| Защита от перегр. | 205~235% rated output power |
| Темп. хранения | -40~+85℃ |
| Раб. температура | -30~+70℃ |
| Сопр. изоляции | 100M Ohms / 500VDC / 25℃/ 70% RH |
| Категория перенапряжения | III |
| Ток КЗ | 1.4A |
| Bus wiring max devices | 64 |
| Диапазон входного DC | 254~370VDC |
| Пульсации вых. макс. | 100mVp-p |
| Recommended screwdriver | Slotted screwdriver 2.5*0.4~3.5*0.6 |
| Выдерживаемое напряжение вх-земля | 2KVAC |
| Выдерживаемое напряжение вх/вых | 4KVAC |
| Выдерживаемое напряжение вых-земля | 1.25KVAC |
| Тип защиты от перегрузки | Constant current limiting, recovers automatically |
| Ac mains failure backup time | 200ms |
| Тип защиты от перенапряжения | Shut down o/p voltage, re-power on to recover |
| Bus output voltage with choke | 30V |
| Ancillary output current limit | Total current ≤640mA |
| Bus wiring max bus line length | 1000m |
| Dc output voltage without choke | 30V |
| Bus wiring max line segment length | 350m |
| Bus wiring max distance between devices | 700m |
| Каналы | 1 |
| Макс. входное напряжение AC, В | 180 |
| Макс. входное напряжение DC, В | 254 |
| Мин. входное напряжение AC, В | 264 |
| Мин. входное напряжение DC, В | 370 |
| Степень IP | IP20 |
