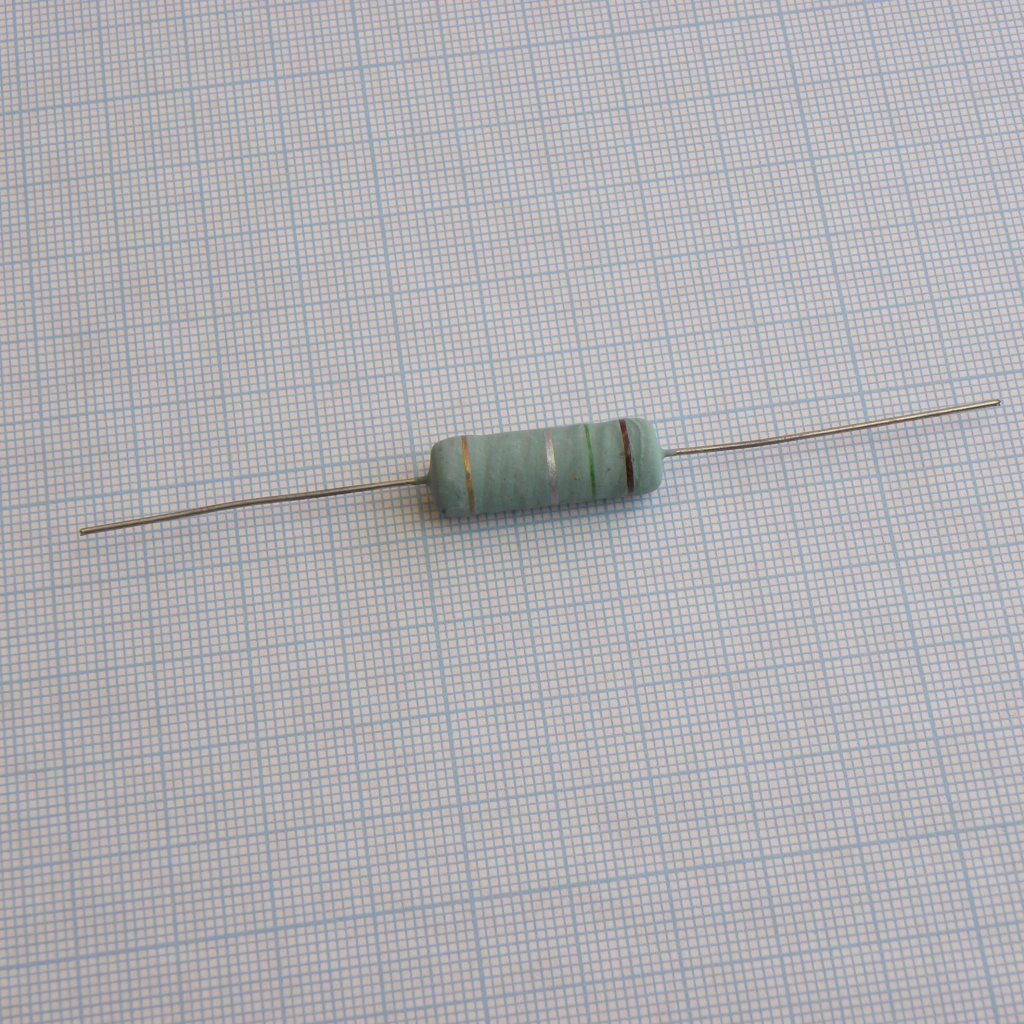

Резистор проволочный постоянный 5Вт 0.47Ом ±5% ±300ppm/°C
У поставщика
У поставщиков
2 669 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:2 669 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,83 |
| от 110 | 16,86 |
| от 220 | 15,23 |
| от 500 | 13,98 |
| от 1 000 | 13,06 |
Описание
Резистор проволочный постоянный Yageo серии KNP мощностью 5 Вт. Модель с сопротивлением 0.47 Ом и допуском ±5% предназначена для цепей с высокими импульсными нагрузками. Отличается низким температурным коэффициентом и подходит для токоограничения и цепей обратной связи в блоках питания.
Технические характеристики
| Стиль | KNP500 |
| Серия | KNP |
| Монтаж | Выводной |
| Размеры | Длина: 17.5±1.0mm; Диаметр: 6.2±0.5mm; Длина вывода: 32±2.0mm; Диаметр вывода: 0.8±0.05mm |
| Сопротивление | 0.47Ω |
| Артикул | KNP500JB-91-0R47 |
| Корпус | KNP-5 |
| Паяемость | 235±5°C for 3±0.5 Sec 95% Min. coverage |
| Тип компонента | Wirewound Resistor |
| Endurance at 70c | 70±2°C at RCWV for 1,000 Hr. ±5.0%+0.05Ω |
| Flameproof coating | UL-94V-0 |
| Макс. рабочее напряжение | √(P×R) |
| Power rating at 40c | 5W |
| Номинальная мощность при 70°C | 5W |
| Кратковременная перегрузка | 10 times rated power for 5 Sec. ±2.0%+0.05Ω |
| Термоциклирование | -55°C to +155°C (5 cycles) ±1.0%+0.05Ω |
| Рабочий диапазон температур | -40°C to +200°C |
| Допуск сопротивления | ±5% |
| Примечание | KNP 5W 0.47 ±5% |
| Сопр. изоляции | >100MΩ |
| Влажное тепло (установившийся режим) | 40±2°C, 90-95% RH for 56 days, loaded with 0.1 times RCWV ±5.0%+0.05Ω |
| Темп. коэф. | ±300ppm/°C |
| Тип упаковки | Bulk (россыпь) |
| Accidental overload test | 4 times RCWV for 1 Min. No evidence of flaming or arcing |
| Flameproof overload test | UL-1412 |
| Robustness of terminations | ≥2.5kg (24.5N) |
| Испытательное напряжение изоляции | 400V |
| Стойкость к теплу пайки | 260±3°C for 10±1 Sec. ±1.0%+0.05Ω |
| Описание (англ.) | Wire Wound Resistor Flame Proof Type, 5W, ±5%, ±300ppm/°C |
| Solvent resistance of marking | IPA for 5±0.5 Min. with ultrasonic |
| Мощность | 5 Вт |
| Допуск | 5 % |
