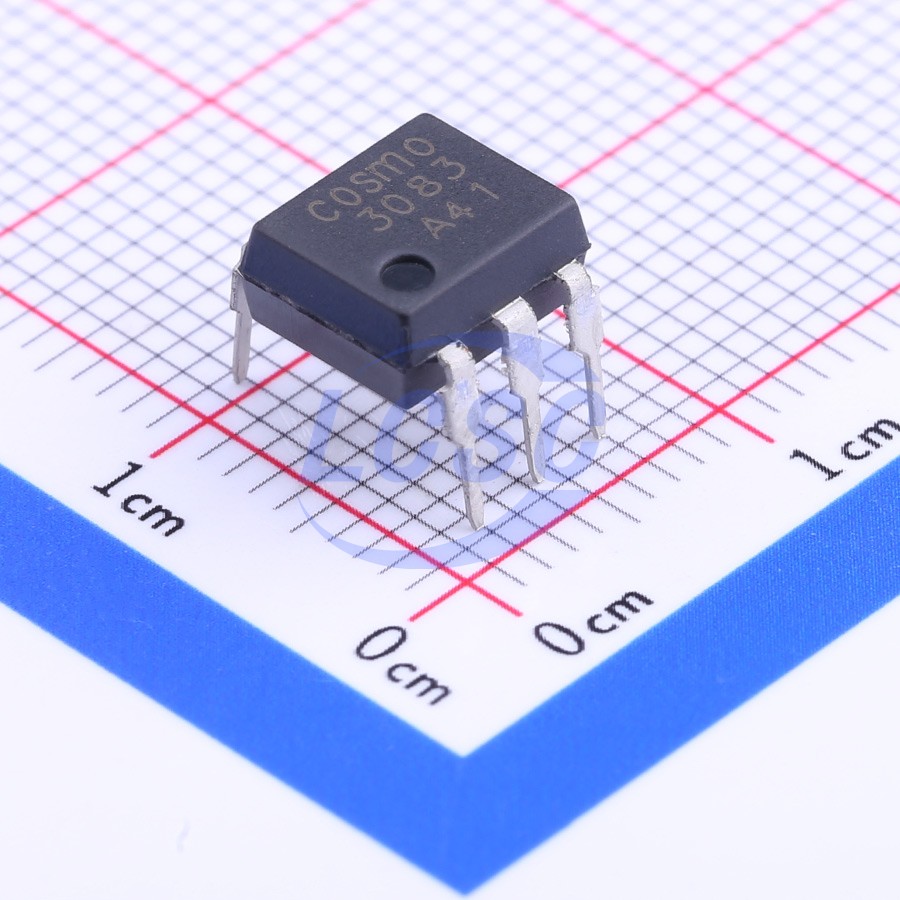

KMOC3083
У поставщика
ПроизводительCOSMO
У поставщиков
734 шт.
Норм. уп.: 65
Цены поставщиков
Склад 33
В наличии:734 шт.
Срок поставки: до 14 дн.
Норм. уп.: 65
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 65 | 10,53 |
Описание
Оптоэлектронный прибор KMOC3083 от COSMO — оптопара с симисторным выходом, предназначенная для гальванической развязки цепей управления и коммутации. Компонент применяется в схемах управления нагрузками переменного тока, например, для запуска мощных симисторов или в твердотельных реле. Отличается надежной изоляцией между входной и выходной цепями и подходит для поверхностного монтажа.
Технические характеристики
| Маркировка | cosmo 3083 YWW |
| Корпус | 5PIN DIP |
| Тип монтажа | THT (Dual-in-line type), SMD (surface mount type), Long creepage distance type available |
| Размеры | Dip: Ширина: 7.62mm; Высота: 7.30mm; Расстояние между выводами: 2.54mm; Smd: Ширина: 7.62mm; Высота: 7.30mm; Расстояние между выводами: 2.54mm |
| Описание | 5PIN ZERO-CROSS TRIAC DRIVER PHOTOCOUPLER |
| Артикул | KMOC3083 |
| Применение | Solenoid/Valve controls, Lighting controls, Static power switches, AC motor drives, Temperature controls, E.M contactors, AC motor contactors, Solid state relay, Programmable controllers |
| Прямое напряжение | 1.2V typ, 1.4V max |
| Ток удержания | 0.1mA typ |
| Inhibit voltage | 10V typ, 20V max |
| Обратный ток | 10μA max |
| Обратное напряжение | 6V |
| Сертификаты | UL1577, C-UL, VDE DIN EN60747-5-5, FIMKO EN60065, EN60950, SEMKO EN60065, CQC GB8898-2011, GB4943.1-2011 |
| On state voltage | 1.8V typ, 3V max |
| Напр. изоляции | 5300Vrms |
| Темп. хранения | -50 to +125°C |
| Сопр. изоляции | 5x10^10 Ω min |
| On state rms current | 100mA |
| Макс. прямой ток | 1A |
| Усл. пайки | Wave soldering: Time: 10 sec or less; Preheating: 120°C or below; Температура: 260°C; Infrared reflow: Preheat time: 60-120 sec; Time at peak: 10 sec; Max reflow times: 2; Peak temperature: 260°C; Time above 230°C: 30-60 sec; Preheat temperature: 180-190°C |
| Input forward current | 50mA |
| Раб. температура | -40 to +115°C |
| Peak blocking current | 500nA max |
| Температура пайки | 260°C (10 seconds) |
| Рассеиваемая мощность входа | 70mW |
| Minimum trigger current | 5mA max |
| Общая рассеиваемая мощность | 330mW |
| Рассеиваемая мощность | 300mW |
| Leakage in inhibited state | 500μA max |
| Peak repetitive surge current | 1A |
| Off state output terminal voltage | 800V |
| Critical rate of rise of off state voltage | 1000V/μs min |
