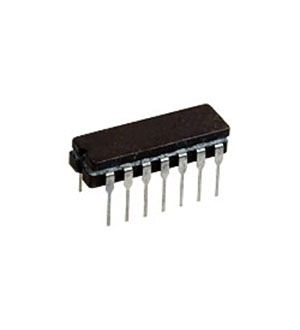

КМ155ЛА1, логика 4И-НЕ
У поставщика
ПроизводительИнтеграл
У поставщиков
61 шт.
Норм. уп.: 300
Цены поставщиков
Склад 12
В наличии:61 шт
Срок поставки: до недели
Норм. уп.: 300
Минимальная партия: 300 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 62,10 |
| от 300 | 6,21 |
| от 3 000 | 3,77 |
Описание
Микросхема КМ155ЛА1 от производителя «Интеграл» — логический элемент 4И-НЕ. Работает при напряжении питания 5 В, выполнена в корпусе 201.14 с 14 выводами для монтажа в отверстия (THT). Время задержки включения не превышает 15 нс, статическая мощность на элемент — до 19,7 мВт. Применяется в промышленной автоматике и цифровых устройствах.
Технические характеристики
| Масса | ≤1g (201.14-1), ≤2.2g (201.14-8) |
| Тип монтажа | THT |
| Тип упаковки | 201.14-1, 201.14-8 |
| Noise immunity | ≤0.4V |
| Кол-во выводов | 14 |
| Напряжение питания | 5V ±5% |
| Входной ток низкого уровня | ≤ -1.6mA |
| Входной ток высокого уровня | ≤0.04mA |
| Низкое выходное напряжение | ≤0.4V |
| Высокое вых. напр. | ≥2.4V |
| Propagation delay on | ≤15ns |
| Propagation delay off | ≤22ns |
| Ток КЗ | -18...-55mA |
| Anti ring diode voltage | ≥ -1.5V |
| Input breakdown current | ≤1mA |
| Static power per element | ≤19.7mW |
| Supply current low output | ≤11mA |
| Supply current high output | ≤4mA |
