Описание

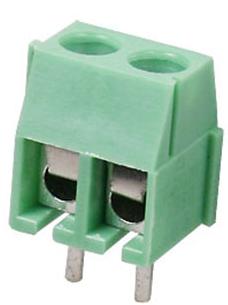

Винтовой клеммник KLS2-350-350-02P от KLS на 2 полюса с шагом 3,5 мм для пайки в отверстия (THT). Рассчитан на ток до 10 А и напряжение 125 В, поддерживает провод сечением 24–18 AWG. Корпус из PA66 с классом горючести UL94V-0, рабочая температура от -40°C до +105°C. Подходит для промышленной автоматики и бытовой электроники.
Технические характеристики
| Количество контактов | 2 |
| Номинальный ток | 10 А |
| Номинальное напряжение | 125 В |
| Сечение провода | 24-18AWG 2.5mm² |
| Шаг | 3,5 мм |
| Материал корпуса | PA66, UL94V-0 |
| Рабочая температура | -40…+105 °C |
| Цвет | Зелёный |
| Момент | 0.2 N.m (1.77 lb-in) |
| Диапазон проводов | 24-18 AWG (1.0mm) |
| Длина зачистки | 4.5-5 mm |
| Тип монтажа | THT |
| Материал винта | M2, сталь, оцинкованная |
| Число полюсов | 2 |
| Материал осколков | Фосфористая бронза, никелированная |
| Темп. диапазон | -40°C to +105°C |
| Выдерживаемое напр. | AC2000В в течение 1 мин |
| Сопр. контакта | 20 mΩ |
| Габаритные размеры | 10.50 x 6.80 x 8.40 mm (for 2 poles) |
| Материал штыревого разъема | Латунь, луженая |
| Условия пайки | 250°C ±5°C for 5 seconds |
| Испытательное напряжение | AC1500V/1Min |
| Сопр. изоляции | 500 MΩ @ DC500V |
| Сопротивление изоляции | 5000MΩ/1000V |
| Сопротивление контакта | 20mΩ |
| Момент затяжки, Н·м | 0.2 |
| Сечение жилы, мм² | 1 |
| Сечение провода AWG | 24-18 |
| Электрическая прочность, В | 2000 |
