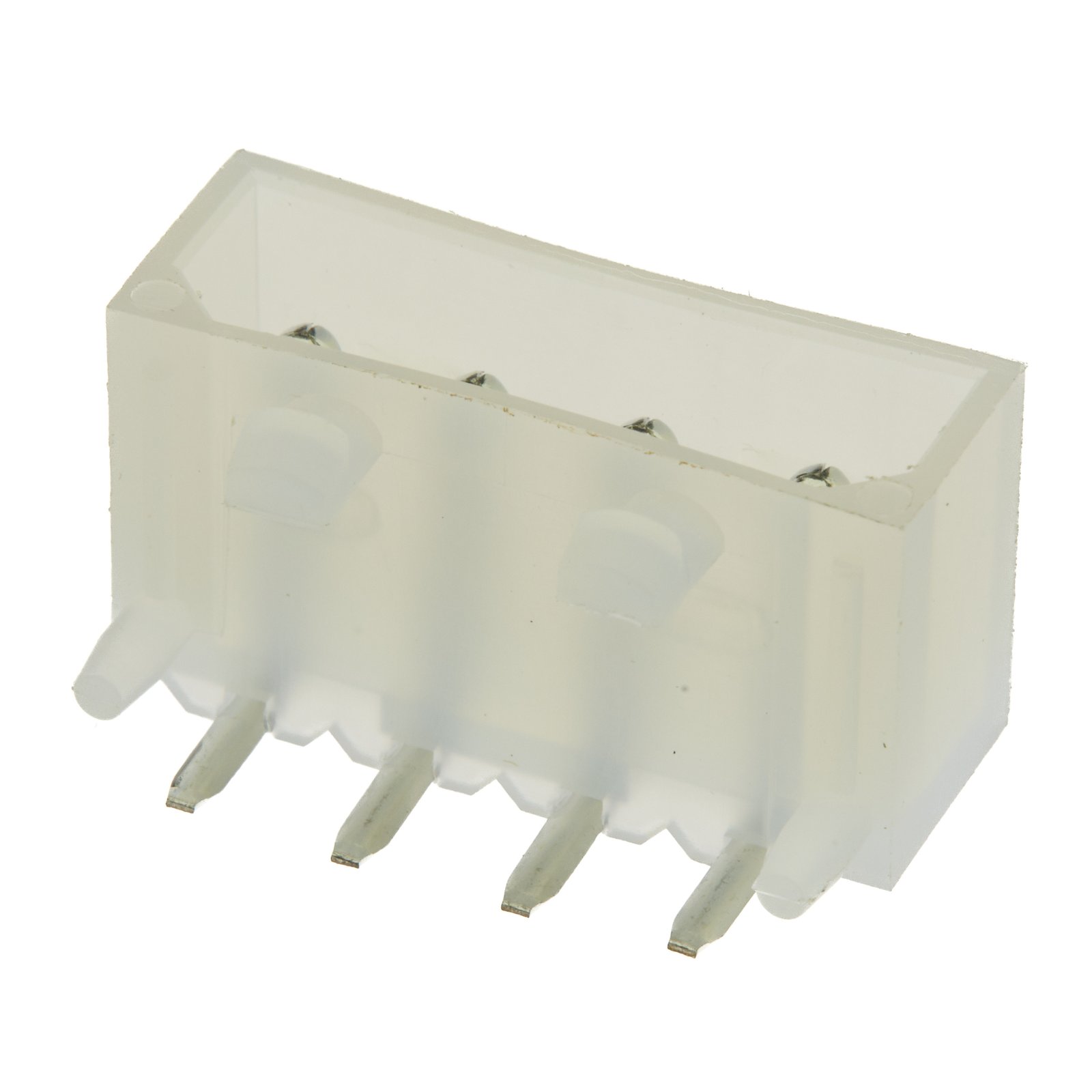

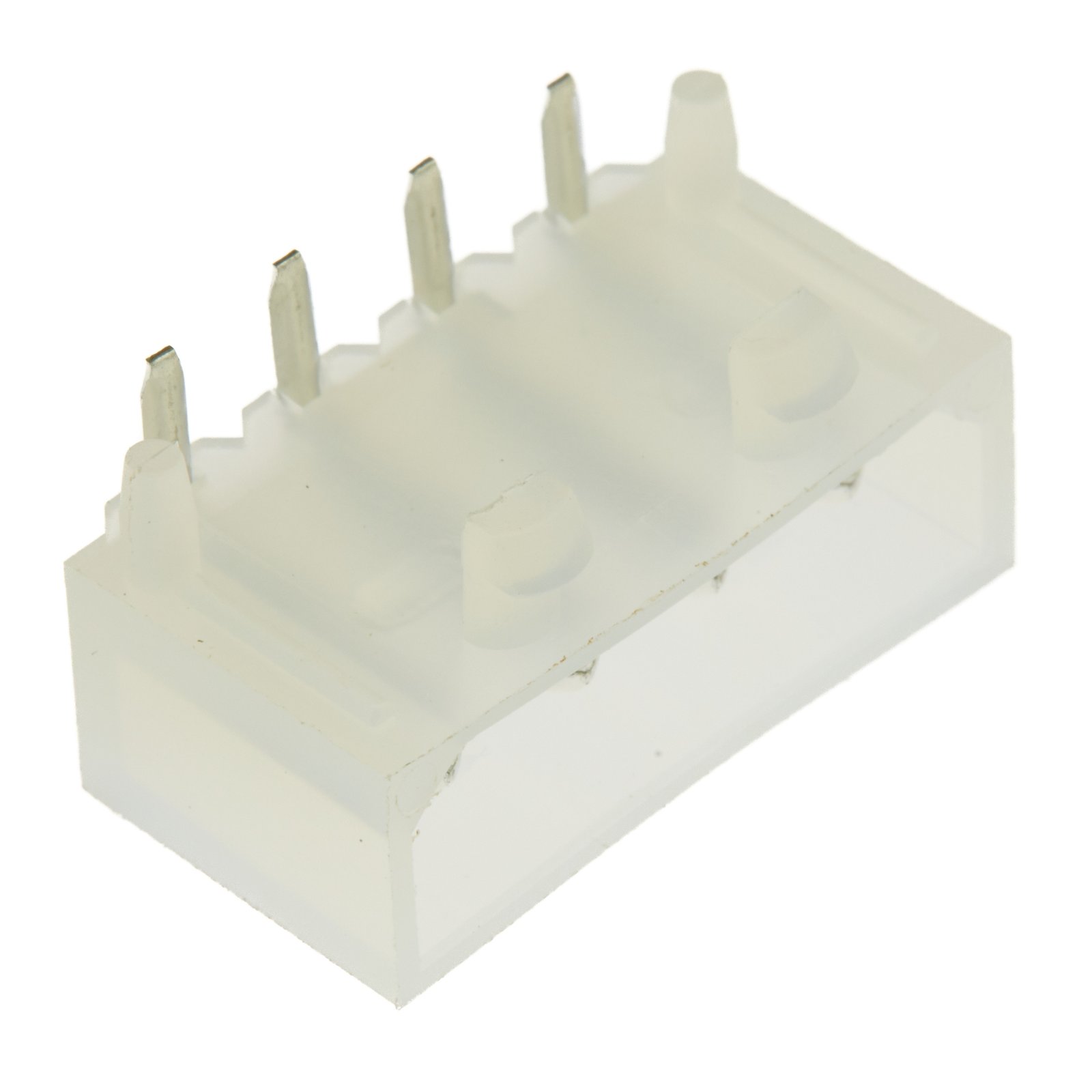

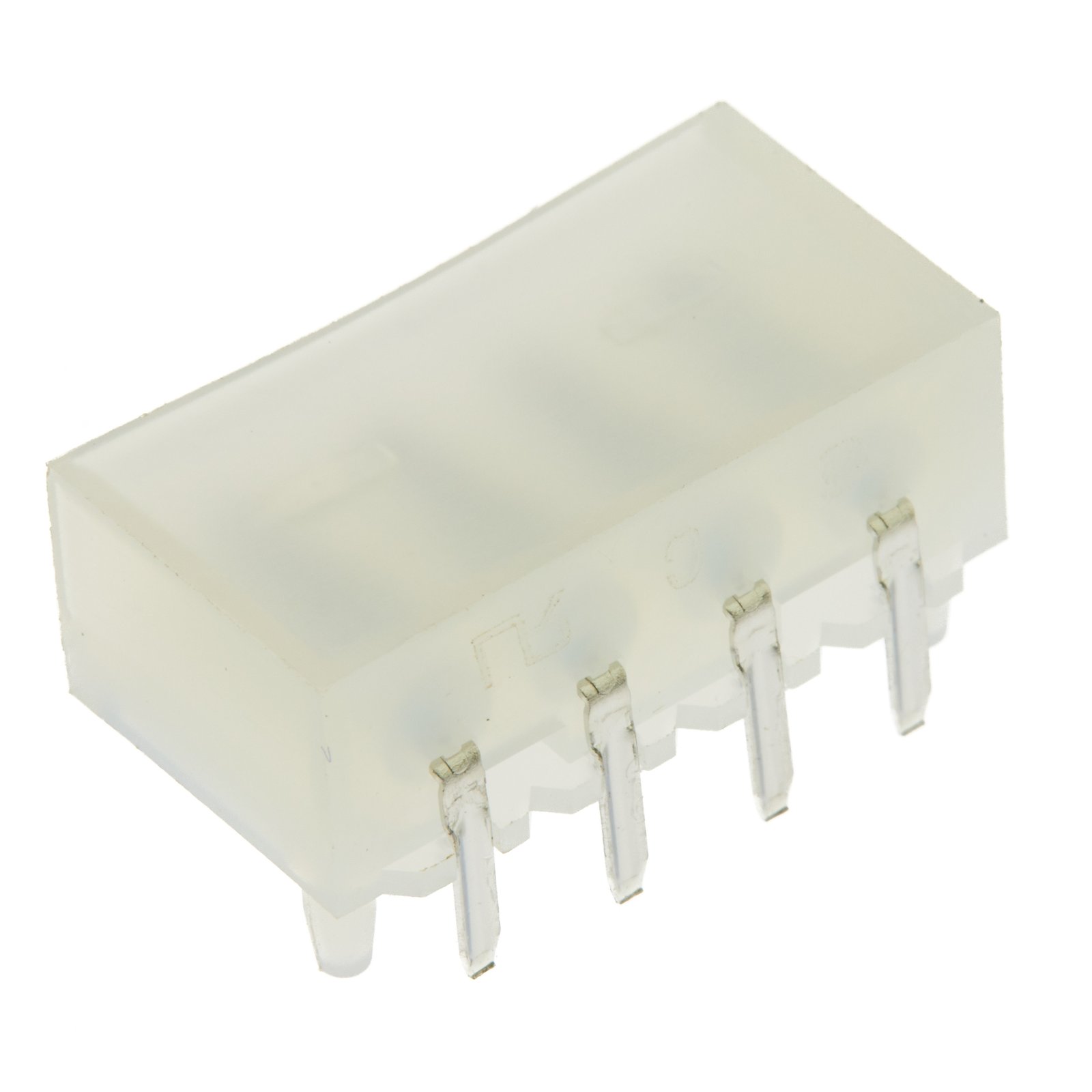

Разъём KLS1-XL1-5.08-04R
В наличии
На своём складе
2 011 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Москванаш складотгрузка сразу
Цена за шт14,09 ₽
Сумма140,90 ₽
В наличии2 011 шт
от 10 шт
от 20 — 13,72 ₽ (−3%)
10 шт · Москва · 140,90 ₽
Описание
Разъём питания KLS Electronic — провод-плата с шагом 5.08 мм на 4 контакта. Рассчитан на ток до 10 А и напряжение 250 В, поддерживает провода AWG #16–#24. Подходит для промышленной автоматики и силовых узлов бытовой техники.
Технические характеристики
| Количество контактов | 4 |
| Номинальный ток | 10 А |
| Номинальное напряжение | 250 В |
| Сечение провода | AWG #16, #18, #20, #24 |
| Сечение провода | AWG#30~#22 |
| Шаг | 5,08 мм |
| Материал корпуса | PA66, UL94V-2 |
| Материал контакта | Латунь, выводы луженые |
| Рабочая температура | -25…+85 °C |
| Размер листа | A4 |
| Артикул | L-KLS1-XL1-5.08-04-R1 |
| Тип компонента | Соединитель провод-плата |
| Тип разъема | 5.08мм 8981 Тип |
| Макс. изоляция | 0.3 mm |
| Кол-во выводов | 4 |
| Соотв. RoHS | Да |
| Ном. напряжение | 250V AC/DC |
| Допуск угла | ±3° |
| Покрытие контакта | лужёный |
| Применяемые провода | AWG #16 - #24 |
| Материал | PA66 |
| Покрытие | Олово 50 мкдюйм поверх никеля 100 мкдюйм |
| Выдерживаемое напр. | 1500V AC/DC |
| Сопр. контакта | 10 mΩ Max |
| Общий допуск XX | ±0.30 mm |
| Сопротивление изоляции | 1000 MΩ Min |
| Общий допуск | ±0.20 mm |
| Макс. диапазон температур | 85°C |
| Мин. диапазон температур | -25°C |
| Материал контактов | Латунь |
| Сопротивление изоляции | 1000MΩ min |
| Сопротивление контакта | 0.01Ω max |
| Испытательное напряжение | 500V AC/MIN |
| Электрическая прочность, В | 1500 |
