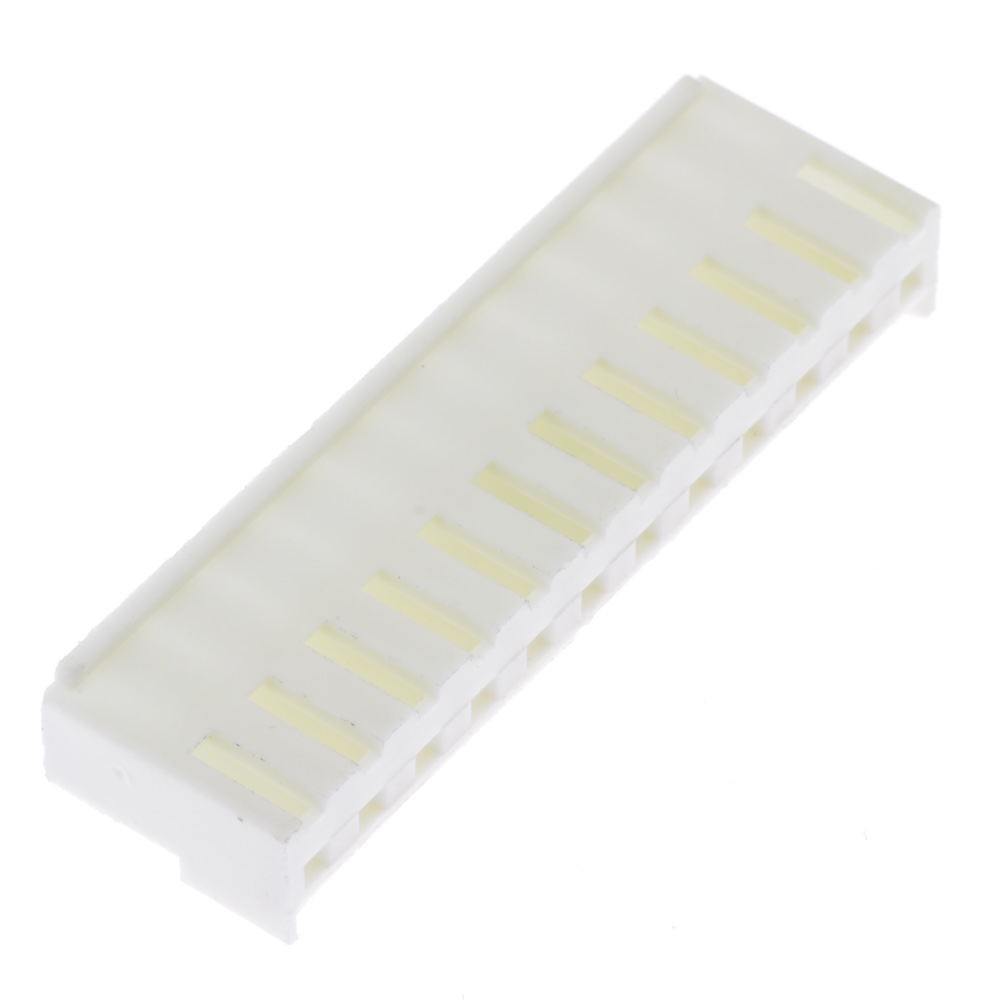

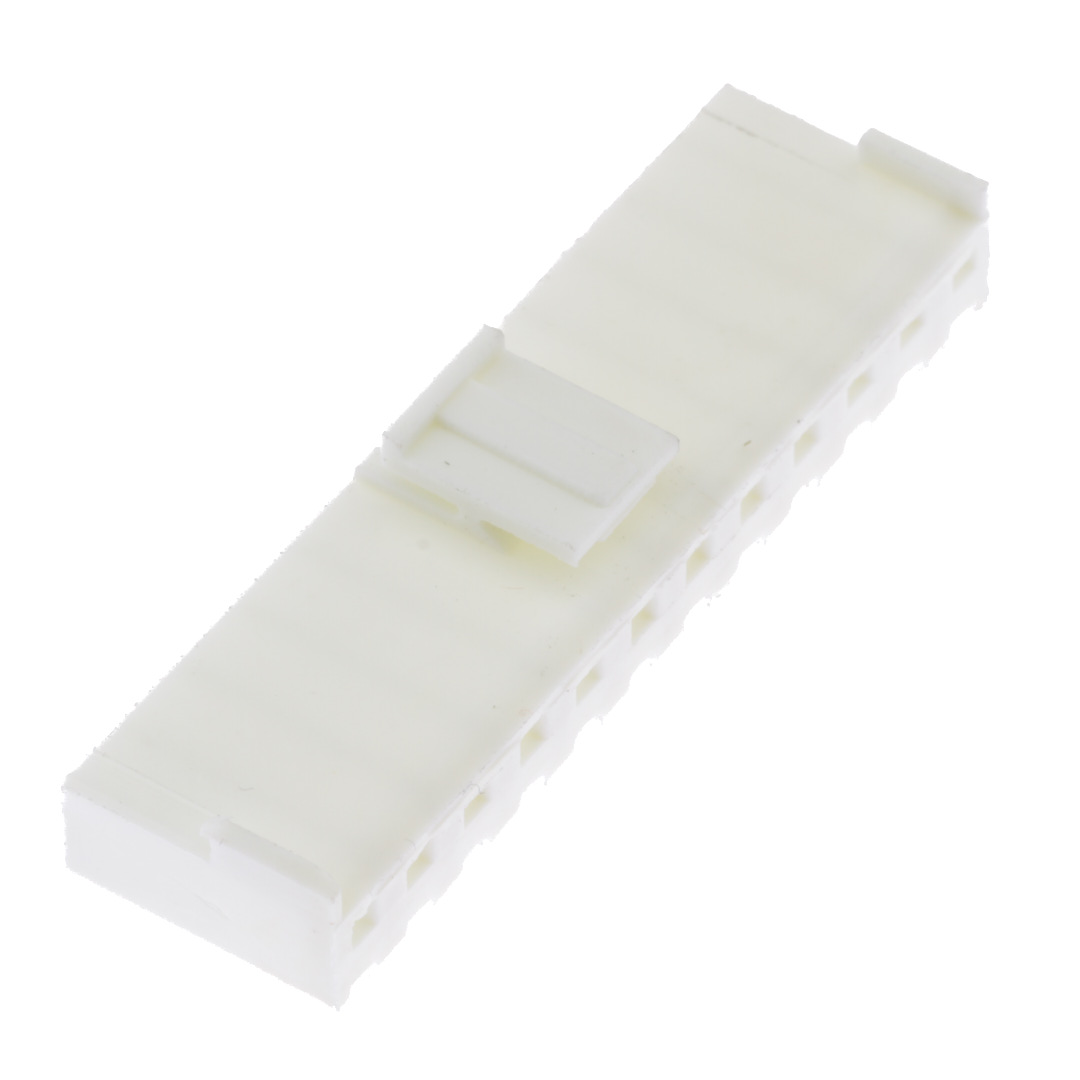

Разъём KLS1-3.96A-12-H без выводов
В наличии
На своём складе
8 500 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,69 |
| от 800 | 0,64 |
| от 2 000 | 0,62 |
| от 4 000 | 0,61 |
Описание
Корпус разъёма KLS1-3.96A-12-H от KLS Electronic предназначен для кабельного монтажа. Шаг контактов 3,96 мм, рассчитан на ток до 7 А и напряжение 250 В переменного или 50 В постоянного тока. Корпус из PA66 с 12 позициями подходит для проводов AWG 24-18. Применяется в низковольтных цепях питания промышленной и бытовой электроники.
Технические характеристики
| Тип | Housing |
| Шаг, мм | 3,96 |
| Серия | KLS1-3.96A |
| Ток, А | 7 |
| Корпус | Connector housing |
| Покрытие | Tin 50u" over 100u" nickel |
| Тип монтажа | на кабель |
| Размеры | Ширина: 10.4mm; Высота: 7.25mm; Длина: 47.46mm |
| Диапазон проводов | AWG 24-18 |
| Артикул | KLS1-3.96A-12-H |
| Напряжение, В | 250 |
| Материал контакта | Brass or Phosphor Bronze |
| Материал корпуса | PA66, UL94V-2 |
| Материал | PA66 UL94V-2 |
| Выдерживаемое напр. | 1500V AC |
| Pc board thickness | 1.6mm |
| Класс горючести | UL94V-2 |
| Кол-во позиций | 12 |
| Pcb board thickness | 1.6mm |
| Макс. сопротивление контакта | 0.02Ω |
| Мин. сопротивление изоляции | 1000MΩ |
| Рабочая температура | -25…+85 °C |
| Сечение провода | AWG#24#18 |
| Количество контактов | 12 |
| Сопротивление изоляции | 1000M Ohm min |
| Сопротивление контакта | 0.02 Ohm max |
| Испытательное напряжение | 1500V AC/MIN |
| Горючесть | UL94V-2 |
| Количество рядов | 1 |
| Пол разъёма | Розетка |
| Тип разъема | Розетка на провод |
| Электрическая прочность, В | 1500 |
