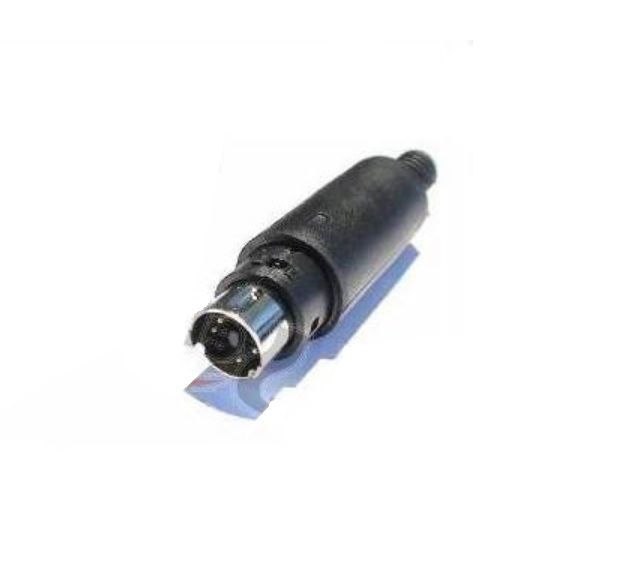

Разъемы / Din mini DIN / minidin 7конт (п) на кабель / MDN-7M (KLS1-294-M-07-B)
У поставщика
ПроизводительKLS
КатегорияРазъемы DIN
У поставщиков
259 шт.
Норм. уп.: 100
Цены поставщиков
Склад 14
В наличии:259 шт.
Срок поставки: до 7 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 36,17 |
Описание
Разъем mini-DIN на 7 контактов (штекер) от производителя KLS. Предназначен для оконцевания кабеля, обеспечивает надежное соединение в аудио-, видео- и компьютерной технике. Компактный корпус и стандартная распиновка упрощают монтаж и замену в ремонтных и проектных работах.
Технические характеристики
| RoHS | Да |
| Цвет | Чёрный |
| Пол разъёма | вилка |
| Тип | DIN |
| Тип монтажа | Выводной |
| Кол-во выводов | 7 |
| Height 6.5 | 6.5±0.2mm |
| Длина корпуса | 46.5±0.2mm |
| Описание | Mini Din Plug With Plastic Handle (4-8P) – 7 Pin Male |
| Артикул | KLS1-294-M-07-B |
| Diameter 5.2 | 5.2±0.2mm |
| Diameter 8.7 | 8.7±0.2mm |
| Diameter 9.0 | 9.0+0.1mm |
| Материал вывода | Латунь |
| Диаметр штыря | 0.6mm |
| Диаметр корпуса | 11.0+0.2mm |
| Материал корпуса | PE |
| Общая длина | 56.5±0.5mm |
| Допуск угла | +3° |
| Material colloid | PE |
| Общий допуск | x.x ±0.30, x.xx ±0.20, x.xxx ±0.10 |
| Material dielectric | PBT |
| Material metal tube | Латунь |
| Panel hole diameter | 14.0±0.1mm |
| Количество контактов | 7 |
| Материал контакта | латунь |
