Описание

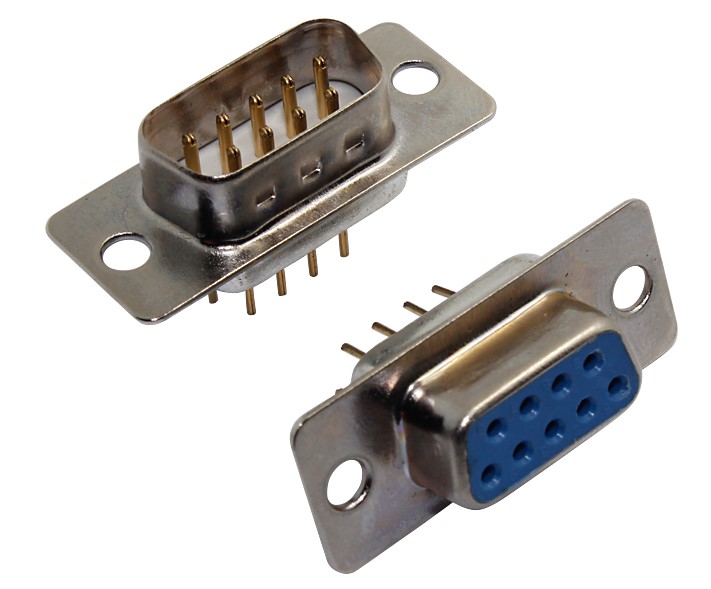

Разъём D-SUB от KLS Electronic — панельный штыревой разъём на 9 контактов для монтажа в отверстия. Корпус из стеклонаполненного PBT синего цвета, контакты из латуни с позолотой, рассчитан на ток до 5 А. Применяется в промышленной автоматике, измерительном и компьютерном оборудовании.
Технические характеристики
| Ток, А | 5 |
| Сечение провода | 26AWG |
| Цвет корпуса | Синий |
| Тип монтажа | Through Hole |
| Название компонента | KLS1-221-09-M-B |
| Тип компонента | D-SUB Connector |
| Тип разъема | D-SUB |
| Ном. ток | 5 AMP |
| Соотв. RoHS | Да |
| Материал корпуса | Steel Nickel Plating |
| Материал корпуса | PBT + 30% стекловолокна, UL94V-0 |
| Материал | Nylon/PBT/ABS |
| Материал контактов | Brass Gold Plating or Gold Plating on Contact Area Tin on Solder Tail |
| Order code format | L-KLS1-221-XX-M-L |
| Сопр. контакта | 20 mΩ max initial |
| Число контактов | 9 |
| Сопротивление изоляции | 1000 MΩ min at DC 500V |
| Допуск топологии печатной платы | ±0.05 mm |
| Выдерживаемое напряжение | 500 V AC (rms) for 1 minute |
| Напряжение, В | 1000 |
| Connector type gender | вилка |
| Допуск размера A | ±0.25 mm |
| Dimension B tolerance | ±0.20 mm |
| Dimension C tolerance | ±0.20 mm |
| Макс. раб. темп. | +105°C |
| Мин. раб. темп. | -40°C |
| Электрическая прочность изоляции | 1000VAC RMS |
| Cell waiting force 09 insertion | <4.0 kgf |
| Cell waiting force 09 withdrawal | >1.8 kgf |
| Материал контактов | phosphor bronze, gold plating over nickel |
| Сопротивление изоляции | 500 Megohms |
| Сопротивление контакта | 30 Megohms |
| Количество контактов | 9 |
| Материал контакта | латунь |
| Покрытие контакта | Золочение зоны контакта, олово на выводах |
| Пол разъёма | вилка |
| Размеры мм | A=30.81×B=24.99×C=16.92 мм |
| Цвет | чёрный |
| Шаг, мм | 2,77 |
| Электрическая прочность, В | 500 |
| Рабочая температура | -40…+105 °C |
