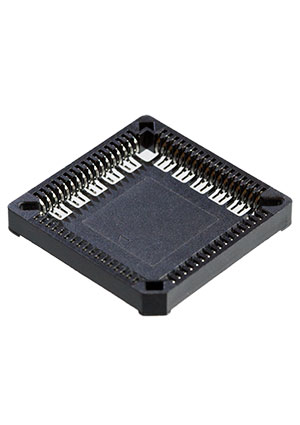

KLS1-210-S-68-B, PLCC-68 SMD разъем панель
У поставщика
ПроизводительKLS
У поставщиков
53 шт.
Норм. уп.: 20
Цены поставщиков
Склад 12
В наличии:53 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,02 |
| от 20 | 24,99 |
Описание
Разъем-панель KLS для микросхем в корпусе PLCC-68. Устанавливается на плату поверхностным монтажом (SMD) с шагом выводов 1.27 мм. Рассчитан на ток до 3 А и выдерживает напряжение 1000 В. Применяется в промышленной автоматике и измерительном оборудовании для надежного подключения программируемых логических контроллеров.
Технические характеристики
| Тип | PLCC Socket |
| Цвет | Чёрный |
| Шаг, мм | 1,27 |
| Покрытие | Sn Over Ni |
| Тип монтажа | SMD |
| Артикул | KLS1-210-S-68-B |
| Ном. ток | 3.0A |
| Кол-во выводов | 68 |
| Материал контакта | фосфористая бронза |
| Общий допуск | X. ±0.50, .X ±0.25, .XX ±0.10, angle ±5°, ±2° |
| Стандарт материала | PPS |
| Выдерживаемое напр. | 1000V AC/DC |
| Dimensions other E | 25.75mm |
| Dimensions other F | 25.75mm |
| Материал изолятора | Polyester, UL 94 V-0 |
| Макс. сопротивление контакта | 20mΩ |
| Dimensions cavity width | 20.32mm |
| Dimensions cavity length | 20.32mm |
| Dimensions overall width | 30.80mm |
| Габаритная длина | 30.80mm |
| Мин. сопротивление изоляции | 1000MΩ |
| Макс. температура обработки | 230°C for 30-60 seconds, 260°C for 10 seconds |
| Рабочая температура | -40…+105 °C |
| Горючесть | UL94V-0 |
| Длина, мм | 30,89 |
| Количество контактов | 68 |
| Материал корпуса | PPS |
| Покрытие контакта | Sn по Ni |
| Сопротивление изоляции, МОм | 1000 |
| Сопротивление контакта, мОм | 20 |
| Ток, А | 3 |
| Электрическая прочность, В | 1000 |
