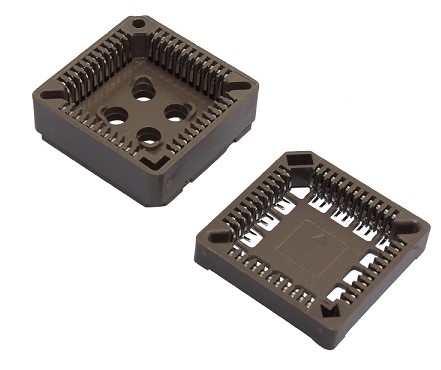

Колодка для микросхемы KLS1-210-D-32-A (PLCC-32)
У поставщика
У поставщиков
845 шт.
Норм. уп.: 28
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 23,76 |
| от 20 | 23,09 |
| от 40 | 22,43 |
| от 80 | 21,93 |
Цены поставщиков
Склад 2
В наличии:845 шт
Срок поставки: до 2 недель
Норм. уп.: 28
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 23,76 |
| от 20 | 23,09 |
| от 40 | 22,43 |
| от 80 | 21,93 |
Описание
Колодка для микросхем KLS1-210-D-32-A от KLS Electronic — это PLCC-сокет на 32 контакта с шагом выводов 1,27 мм. Корпус коричневого цвета из полиэстера UL 94 V-0 рассчитан на ток до 3 А и напряжение до 1000 В AC/DC, рабочий диапазон температур — от –40 до +105 °C. Применяется в промышленной автоматике и измерительном оборудовании для надёжной установки PLCC-микросхем.
Технические характеристики
| Тип | PLCC Socket |
| Цвет | коричневый |
| Шаг, мм | 1,27 |
| Ток, А | 3 |
| Покрытие | Au or Sn Over Ni |
| Тип монтажа | Выводной |
| Размеры | A: 18.04±0.2mm; B: 20.60±0.2mm; C: 7.62mm; D: 10.16mm; E: 15.40mm; F: 12.90mm |
| Шаг строк | 2.54mm |
| Материал корпуса | PPS/PBT |
| Название компонента | KLS1-210-D-32-A |
| Ном. ток | 3.0A |
| Кол-во выводов | 32 |
| Ном. напряжение | 1000V AC/DC |
| Материал контакта | фосфористая бронза |
| Pin hole diameter | 2.16mm |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | Polyester UL 94 V-0 |
| Soldering temperature | 240ºC max |
| Сопр. изоляции | 1000MΩ min |
| Рабочая температура | -40…+105 °C |
| Макс. температура обработки | 230°C for 30-60 seconds, 260°C for 10 seconds |
| Сопротивление изоляции | 5000 MΩ min |
| Сопротивление контакта | 20 mΩ max |
| Количество контактов | 32 |
| Размеры мм | A=18.04, B=20.60, C=7.62, D=10.16, E=15.40, F=12.9 |
| Электрическая прочность, В | 1000 |
