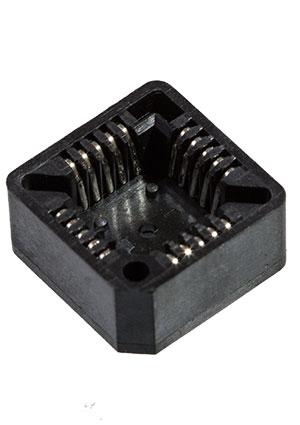

KLS1-210-D-20-B, DIP панель PLCC-20 SMD
У поставщика
ПроизводительKLS
У поставщиков
73 шт.
Норм. уп.: 40
Цены поставщиков
Склад 12
В наличии:73 шт
Срок поставки: до недели
Норм. уп.: 40
Минимальная партия: 400 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,63 |
| от 40 | 15,72 |
Описание
KLS1-210-D-20-B — это DIP панель для PLCC-20 корпусов от KLS. Компонент рассчитан на ток до 3.0 А и выдерживает напряжение 1000 В AC/DC, выполнен в чёрном корпусе с шагом выводов 1.27 мм. Применяется в промышленной автоматике и тестовом оборудовании для надёжного монтажа микросхем.
Технические характеристики
| Количество контактов | 20 |
| RoHS | Да |
| Тип | PLCC Socket |
| Цвет | Чёрный |
| Шаг, мм | 1,27 |
| Шкала | 1:1 |
| Покрытие | Au or Sn over Ni |
| Тип монтажа | THT |
| Серия | PLCC SMD |
| Размеры a | 15.60mm |
| Размеры b | 15.60mm |
| Размеры c | 5.08mm |
| Размеры d | 5.08mm |
| Размер E | 10.00mm |
| Размеры F | 10.00mm |
| Ном. ток | 3.0A |
| Допуск угла | +5°/-2° |
| Материал контактов | Phosphor Bronze |
| Выдерживаемое напр. | 1000V AC/DC |
| Сопр. контакта | 20mΩ max |
| Материал изолятора | PPS/PBT, UL94 V-0 |
| Общий допуск X | ±0.50mm |
| Общий допуск XX | ±0.25mm |
| Общий допуск | ±0.10mm |
| Сопр. изоляции | 1000MΩ min |
| Рабочая температура | -40…+105 °C |
| Шаг контактов | 1.27 |
| Макс. температура обработки | 230°C for 30-60 seconds, 260°C for 10 seconds |
| Горючесть | UL94V-0 |
| Длина, мм | 15,6 |
| Материал контакта | фосфористая бронза |
| Материал корпуса | PPS/PBT |
| Покрытие контакта | Au or Sn по Ni |
| Сопротивление изоляции, МОм | 1000 |
| Сопротивление контакта, мОм | 20 |
| Ток, А | 3 |
| Электрическая прочность, В | 1000 |
