Разъемы / PBS, PBD розетка на плату шаг 2,54 мм / гнездо на плату двухрядное 2х10 шаг 2,54 / PBD-20 (KLS1-208-2-20-S)
У поставщика
ПроизводительKLS
У поставщиков
476 шт.
Норм. уп.: 160
Цены поставщиков
Склад 13
В наличии:429 шт
Срок поставки: до недели
Норм. уп.: 160
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,49 |
| от 160 | 10,05 |
| от 480 | 8,86 |
| от 800 | 7,94 |
| от 1 600 | 7,29 |
Склад 14
В наличии:45 шт.
Срок поставки: до 7 дн.
Норм. уп.: 160
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 6,62 |
Склад 39
В наличии:2 шт.
Срок поставки: до недели
Норм. уп.: 160
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,19 |
| от 452 | 7,77 |
| от 758 | 6,97 |
| от 1 258 | 6,33 |
| от 2 113 | 5,90 |
Описание

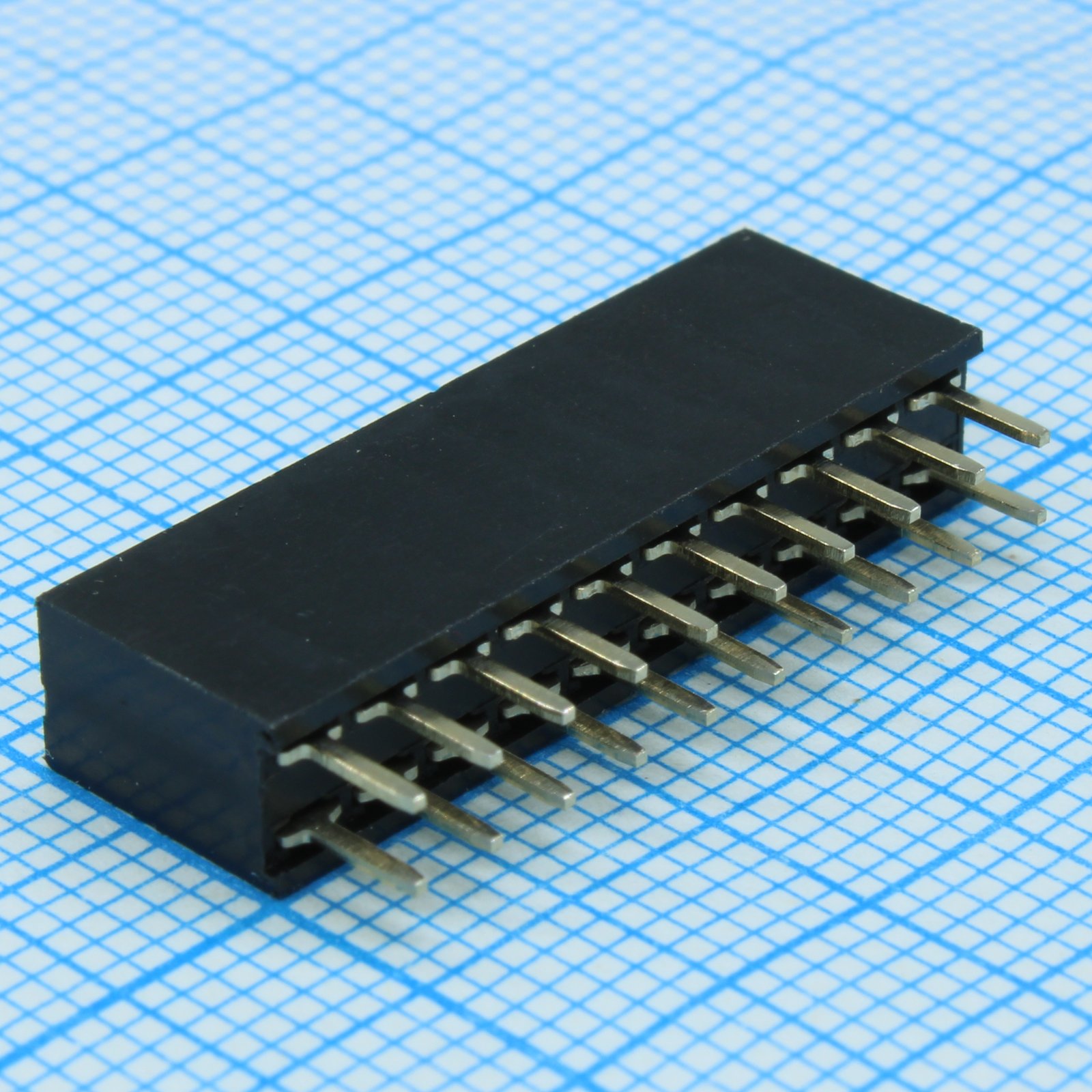

Разъем KLS1-208-2-20-S от производителя KLS представляет собой двухрядную розетку (гнездо) на плату с шагом контактов 2,54 мм. Компонент имеет конфигурацию 2х10 контактов (всего 20 выводов) и предназначен для надежного соединения с ответной частью в составе разъемных соединений. Применяется в электронных устройствах для монтажа на печатную плату, обеспечивая компактное и стабильное подключение.
Технические характеристики
| Тип | Straight Pin |
| Шаг, мм | 2,54 |
| Height | 8.4mm |
| Серия | L-KLS1-208-2-XX-S-B |
| Ток, А | 3 |
| Корпус | Female Header |
| Напряжение, В | 1000 |
| Тип монтажа | Выводной |
| Размеры | Ширина: 8.5±0.1; Высота: 3.2±0.2; Длина: 2.54xNo.of Positions+0.40±0.3 |
| Кол-во выводов | 2x10 |
| Количество рядов | 2 |
| Покрытие контакта | Au or Sn Over Ni |
| Соответствие RoHS | Да |
| Material housing | 30% Glass filled PBT UL94V-0 |
| Материал контакта | Латунь |
| Material contacts | Brass or Phosphor Bronze |
| Сопр. контакта | 20mΩ Max |
| Материал изолятора | PBT/PA6T, Polyester, UL 94 V-0 |
| Operating temperature | -45°C~+105°C |
| Сопр. изоляции | 1000MΩ Min |
| Рабочая температура | -40…+105 °C |
| Макс. температура обработки | 180°C for 30-60 seconds (200°C for 10 seconds) |
| Сопротивление изоляции | 5000 MΩ min. at DC 500V |
| Сопротивление контакта | 20 mΩ max. at DC 100mA |
| Количество контактов | 20 |
| Электрическая прочность, В | 1000 |
