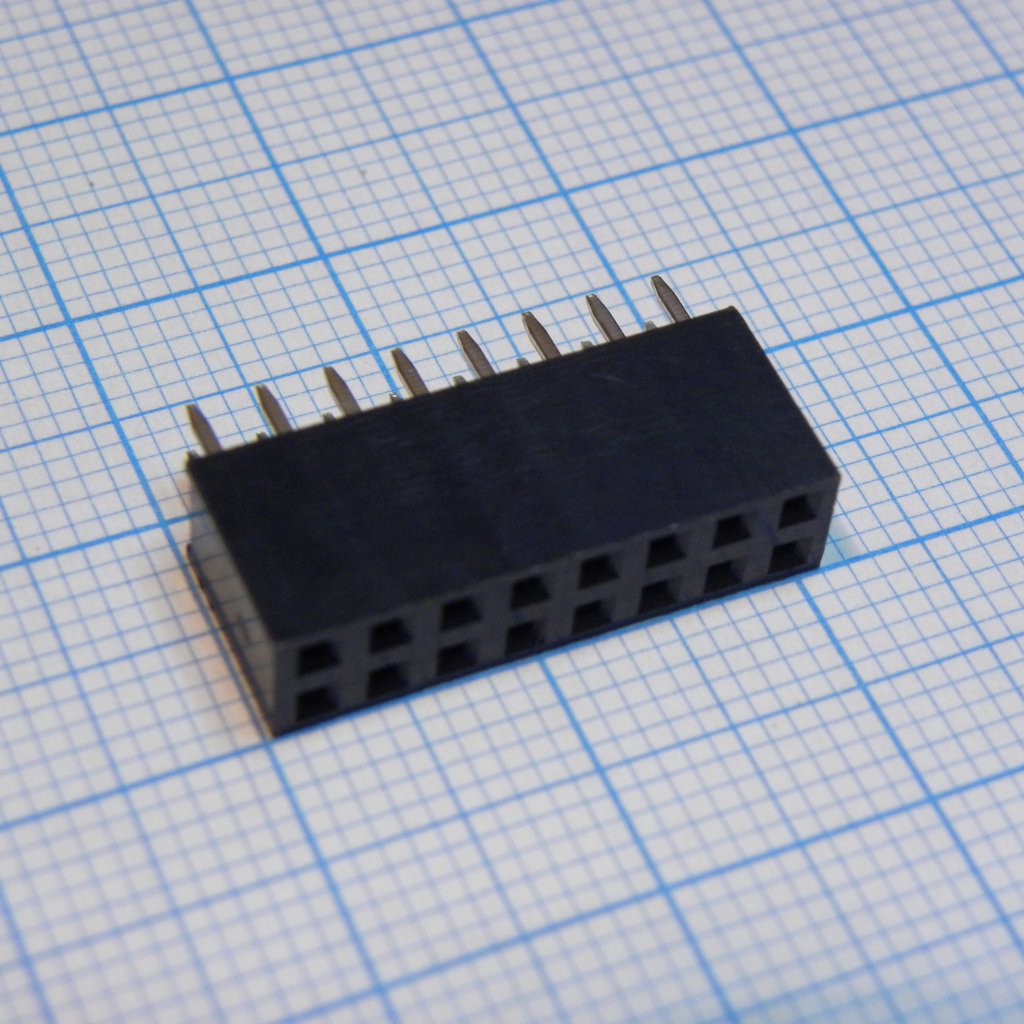

Разъемы / PBS, PBD розетка на плату шаг 2,54 мм / гнездо на плату двухрядное 2х8 шаг 2,54 / PBD-16 (KLS1-208-2-16-S)
У поставщика
ПроизводительKLS
У поставщиков
2 641 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:2 001 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,66 |
| от 200 | 11,16 |
| от 400 | 9,89 |
| от 800 | 8,92 |
| от 1 400 | 8,23 |
Склад 39
В наличии:571 шт.
Срок поставки: до недели
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,59 |
| от 422 | 8,14 |
| от 699 | 7,33 |
| от 1 151 | 6,68 |
| от 1 923 | 6,24 |
Склад 14
В наличии:69 шт.
Срок поставки: до 7 дн.
Норм. уп.: 200
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 6,03 |
Описание
Гнездо на плату двухрядное 2х8 от KLS — разъём с шагом 2,54 мм для выводного монтажа (THT). Контакты из фосфористой бронзы с покрытием Au или Sn, рассчитаны на ток до 1 А и напряжение 500 В AC/DC. Корпус выполнен из стеклонаполненного PBT с классом горючести UL94V-0. Подходит для соединения плат и модулей в промышленной автоматике и бытовой электронике.
Технические характеристики
| Шаг, мм | 1 |
| Height | 8.4mm |
| Серия | 208F |
| Ток, А | 0,75 |
| Покрытие | Au or Sn over Ni |
| Шаг строк | 2.5mm |
| Тип монтажа | THT (straight pin) |
| Тип упаковки | Female header |
| Толщина вывода | 0.35mm |
| Высота пластика | 2.0mm |
| Material housing | 30% Glass filled PBT UL94V-0 |
| Материал контакта | Phosphor Bronze |
| Material contacts | Brass or Phosphor Bronze |
| Выдерживаемое напр. | 500V AC/DC |
| Сопр. контакта | 30mΩ max |
| Материал изолятора | PA6T / LCP |
| Число контактов | 16 |
| Класс горючести | UL94 V-0 |
| Operating temperature | -45°C~+105°C |
| Конфигурация контактов | 2x8 double row |
| Сопр. изоляции | 1000MΩ min |
| Макс. температура обработки | 230°C for 30-60s, 260°C for 10s |
| Рабочая температура | -40…+105 °C |
| Сопротивление изоляции | 5000 MΩ min. at DC 500V |
| Сопротивление контакта | 20 mΩ max. at DC 100mA |
| Высота, мм | 2 |
| Количество контактов | 16 |
| Тип | SIP цанговая панелька |
| Электрическая прочность, В | 500 |
