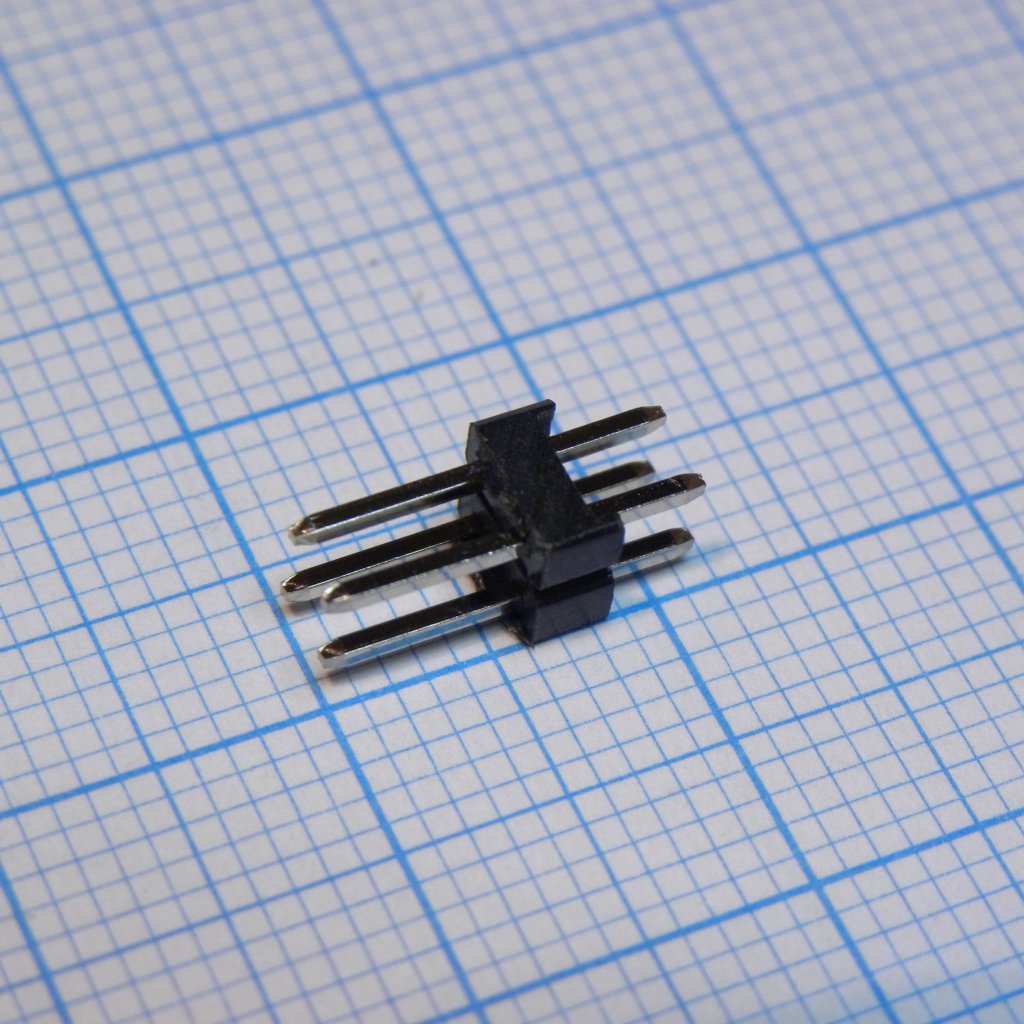

Разъем штыревой KLS1-207-2-04-S / PLD-4ырь на плату 2x2pin, шаг 2.54
У поставщика
ПроизводительKLS
КатегорияМежплатные кабели питания
У поставщиков
12 701 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:12 701 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 268 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,59 |
| от 722 | 2,10 |
| от 1 443 | 1,69 |
| от 3 000 | 1,41 |
| от 6 000 | 1,25 |
Описание
Разъем штыревой KLS1-207-2-04-S от KLS Electronic представляет собой компактный соединитель 2x2 pin с шагом 2.54 мм. Предназначен для пайки на плату и используется для создания надежных разъемных соединений в электронных устройствах. Конструкция с двойным рядом контактов обеспечивает удобство монтажа и коммутации в ограниченном пространстве.
Технические характеристики
| Рядов | Dual Row |
| Тип | Straight Pin |
| Layer | double |
| Шаг, мм | 2,54 |
| Серия | KLS1-207 |
| Ток, А | 1 |
| Тип монтажа | Выводной |
| Размер вывода | 0.64 SQ |
| Позиции | 2x2 |
| Tail style | SMT |
| Размеры | L1: 3.00±0.2mm; L2: 6.00±0.2mm; L3: 11.50±0.2mm |
| Описание | 2.54mm Pin Header, Dual Row, Straight Pin, 2xN Pin |
| Высота пластика | 2.50mm |
| Plating options | G0: Gold Flash; G1: 1u" Gold; G10: 10u" Gold; G15: 15u" Gold; G30: 30u" Gold |
| Соответствие RoHS | Да |
| Материал контакта | Латунь |
| Стандартный материал | PA6T |
| Выдерживаемое напр. | 1000V AC/DC |
| Сопр. контакта | 20mΩ Max |
| Материал изолятора | Polyester, UL 94 V-0 |
| Макс. темп. обработки | 240°C for 30-60 seconds (260°C for 10 seconds) |
| Сопротивление изоляции | 1000MΩ Min |
| Раб. температура | -40°C to +105°C |
| Рабочая температура | -45ºC~+105ºC |
| Сопротивление изоляции | 5000MΩ |
| Сопротивление контакта | 20mΩ |
