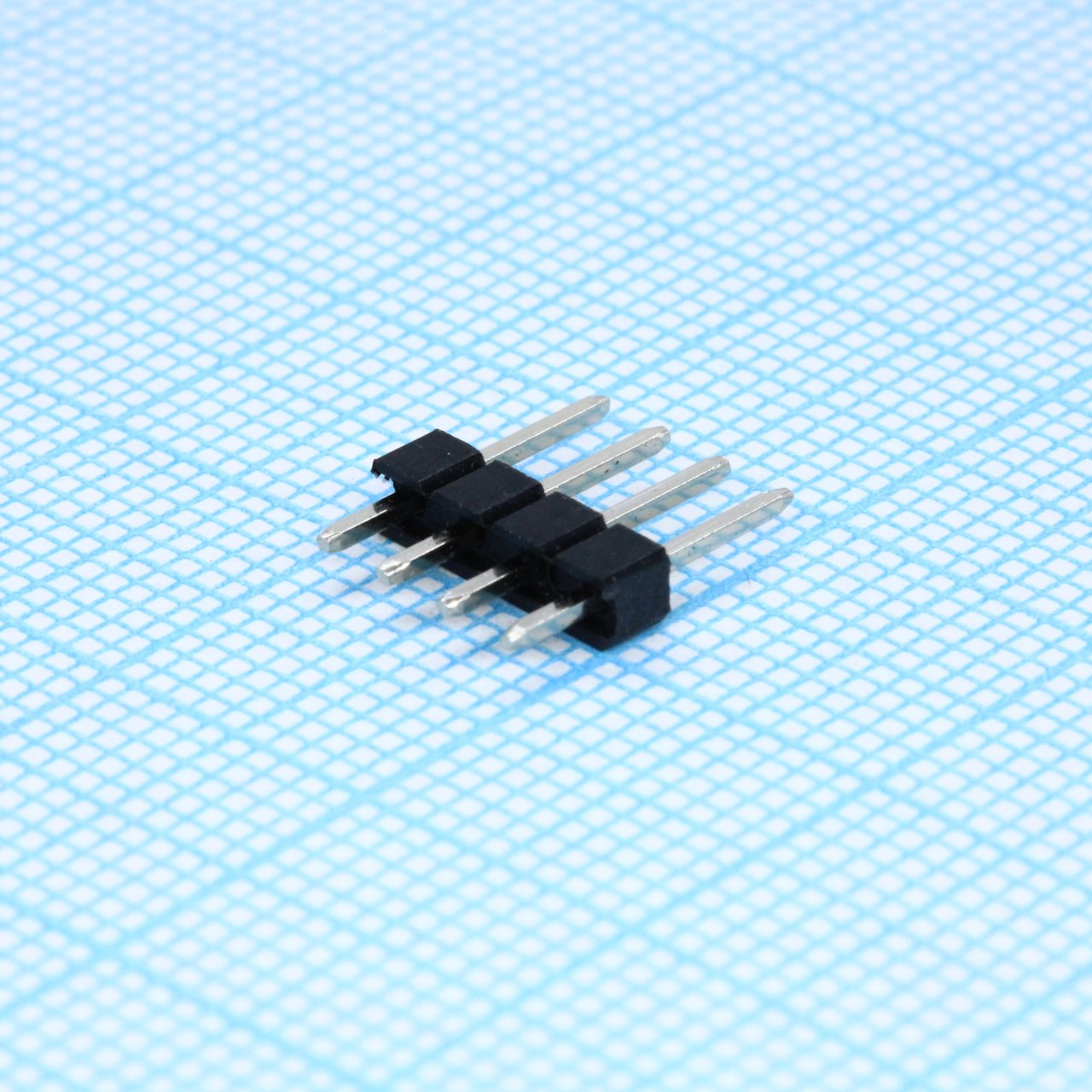

Разъем штыревой KLS1-207-1-04-S / PLS-4 (PLS-04) / штырь на плату 4pin шаг 2.54mm
У поставщика
ПроизводительKLS
КатегорияМежплатные кабели питания
У поставщиков
1 991 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:1 983 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,98 |
| от 1 954 | 1,59 |
| от 3 229 | 1,38 |
| от 5 353 | 1,20 |
| от 8 921 | 1,09 |
Склад 13
В наличии:8 шт
Срок поставки: до недели
Норм. уп.: 15000
Минимальная партия: 16 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,91 |
| от 691 | 2,36 |
| от 1 381 | 1,91 |
| от 2 761 | 1,60 |
| от 5 522 | 1,41 |
Описание
Разъем штыревой KLS1-207-1-04-S от KLS Electronic представляет собой прямую линейку контактов (PLS-4) с шагом 2.54 мм. Эта 4-контактная колодка предназначена для пайки на плату и широко применяется для создания надежных разъемных соединений в электронных устройствах. Конструкция обеспечивает простой монтаж и совместимость с ответными частями стандарта PLS.
Технические характеристики
| Шаг | 2.54mm |
| Ток | 1 AMP |
| Шаг | 2.54mm |
| Материал | Contact: Латунь; Insulator: PA6T, UL 94 V-0 |
| Тип монтажа | THT |
| Размер вывода | 0.64mm square |
| Размеры | L1: 3.00±0.2mm; L2: 6.00±0.2mm; L3: 11.50±0.2mm; Высота пластика: 2.50mm |
| Тип упаковки | pin header, single row, 4 pins |
| Ном. ток | 3A |
| Кол-во выводов | 4 |
| Соответствие RoHS | Да |
| Материал | Housing:30% Glass filled PBT UL94V-0; Contacts: Brass |
| Выдерживаемое напр. | 1000V AC/DC |
| Сопр. контакта | 20mΩ |
| Сопр. изоляции | 1000MΩ |
| Диап. раб. темп. | -40°C to +105°C |
| Рабочая температура | -45ºC~+105ºC |
| Сопротивление изоляции | 5000MΩmin. at DC 500V |
| Сопротивление контакта | 20mΩmax. at DC 100mA |
