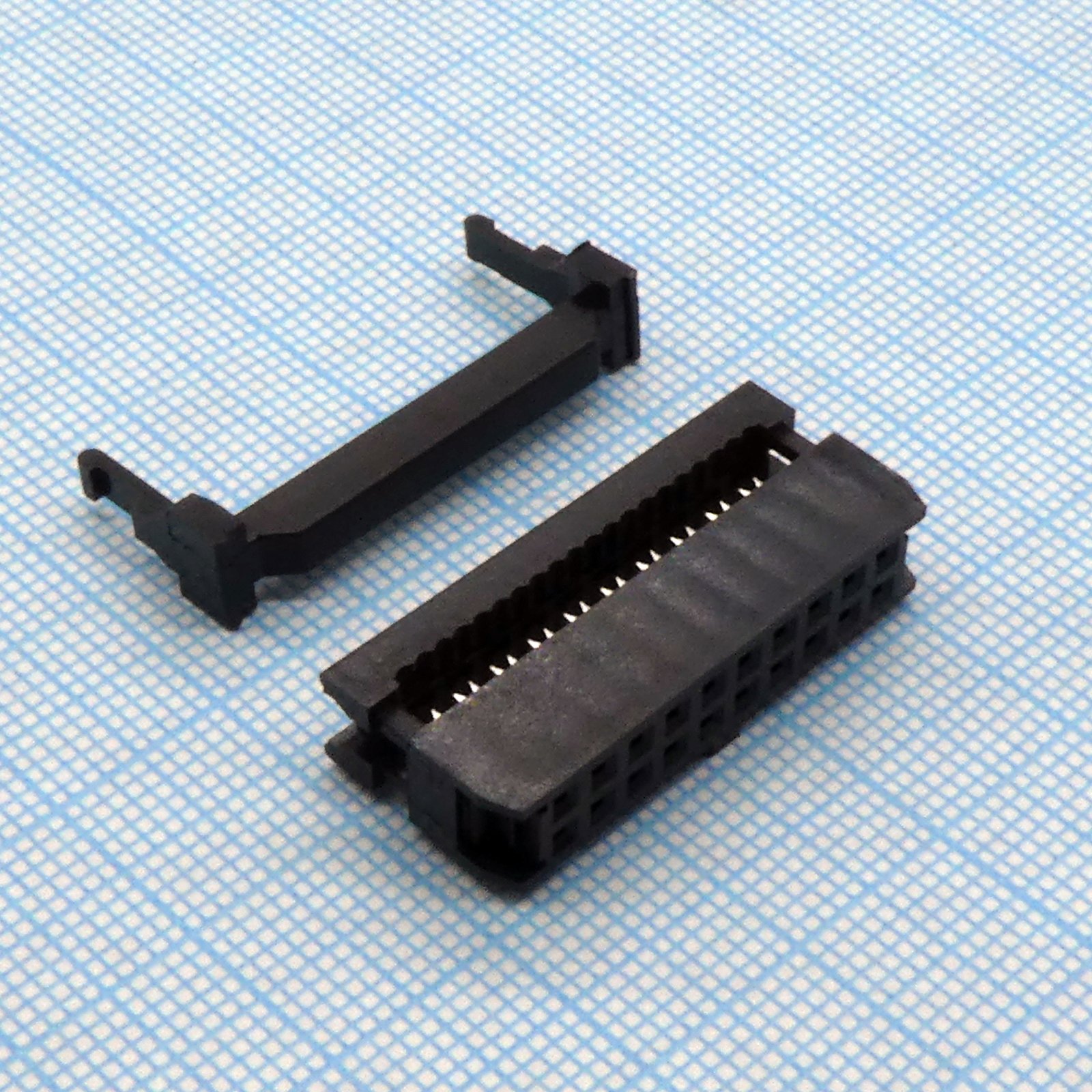

IDC разъем, розетка на плоский шлейф 20pin(2x10), шаг 2.54мм
У поставщика
ПроизводительKLS
У поставщиков
4 829 шт.
Норм. уп.: 108
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт11,65 ₽
Сумма1 165,00 ₽
+ доплата 490,00 ₽
В наличии4 829 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 216 — 10,28 ₽ (−12%)
Заказ со склада «Склад 13» с этой позицией — 1 165,00 ₽. До заказа без доплаты не хватает 16 135,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 1 165,00 ₽
Описание
IDC-розетка KLS на плоский шлейф с 20 контактами (2x10) и шагом 2.54 мм. Корпус рассчитан на стандартный ленточный кабель, обеспечивает надежное соединение без пайки. Применяется в компьютерной технике, промышленной автоматике и измерительном оборудовании.
Технические характеристики
| RoHS | Соответствует |
| Тип | IDC Socket Connector |
| Цвет | Чёрный |
| Шаг, мм | 2,54 |
| Тип монтажа | Cable (IDC) |
| Размер A | 30.20mm |
| Размер B | 22.86mm |
| Размер C | 24.13mm |
| Размер d | 29.30mm |
| Ном. ток | 3A |
| Кол-во выводов | 20 |
| Покрытие контакта | Au or Sn по 50 мкдюйм никель |
| Pin arrangement | 2 rows x 10 pins |
| Материал контакта | Латунь |
| Материал корпуса | PBT, UL 94 V-0 |
| Выдерживаемое напр. | 1000V AC |
| Сопр. контакта | 20m Ohm max |
| Примечание | IDC-20; IDC-20F |
| Сопр. изоляции | 1000 МОм мин |
| Рабочая температура | -40…+105 °C |
| Темп. обработки | 180°C for 30-60 seconds, 200°C for 10 seconds |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | IDC SOCKET PITCH 2.54mm |
| Длина, мм | 30,2 |
| Количество контактов | 20 |
| Количество рядов | 2 |
| Сопротивление изоляции, МОм | 1000 |
| Сопротивление контакта, мОм | 20 |
| Тип разъема | IDC Socket Connector |
| Ток, А | 3 |
| Электрическая прочность, В | 1000 |
