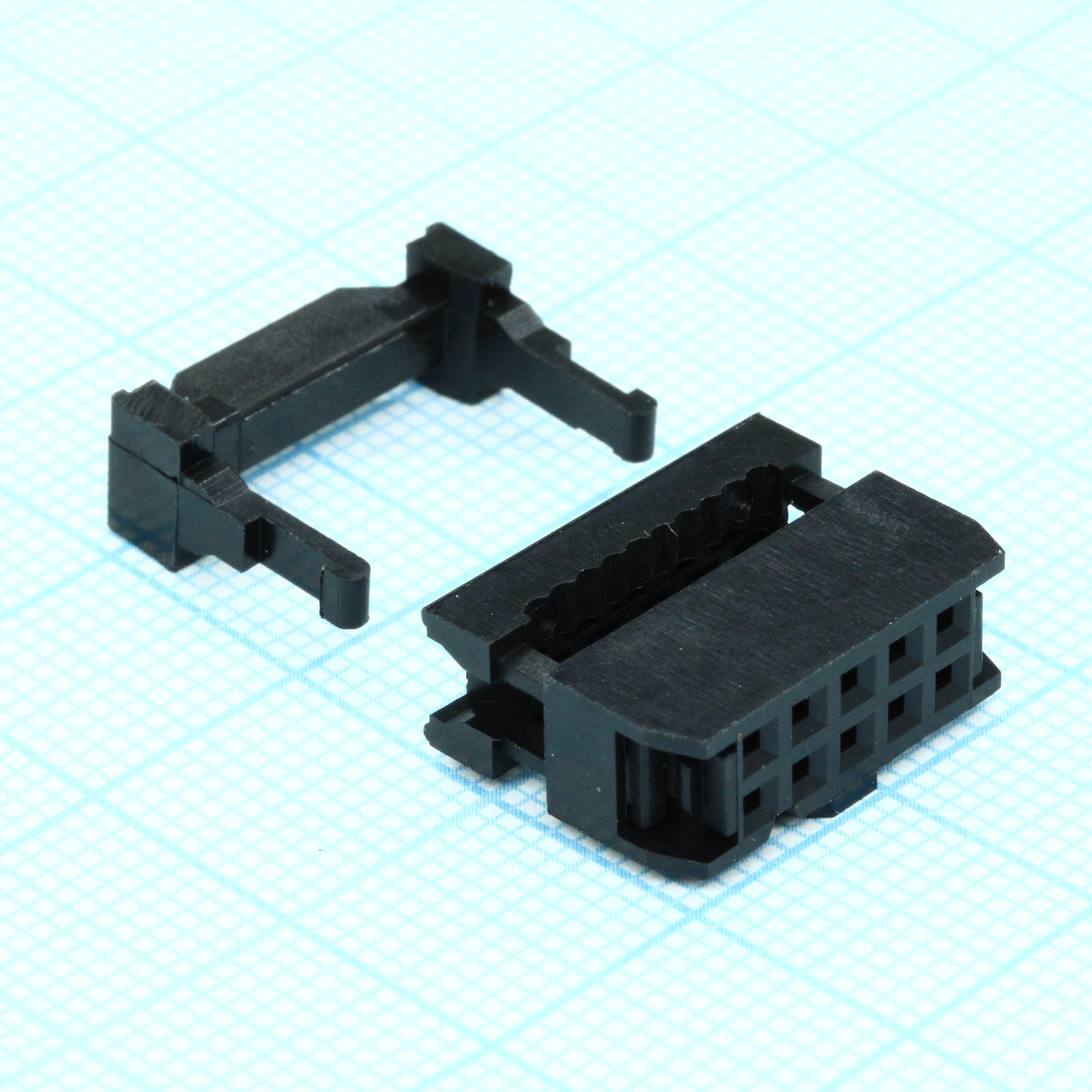

IDC разъем, розетка на плоский шлейф 10pin(2x5), шаг 2.54мм
У поставщика
ПроизводительKLS
КатегорияРазъёмы для электромонтажа
У поставщиков
66 615 шт.
Норм. уп.: 180
Цены поставщиков
Склад 39
В наличии:49 596 шт.
Срок поставки: до недели
Норм. уп.: 180
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,95 |
| от 568 | 5,81 |
| от 968 | 5,18 |
| от 1 599 | 4,67 |
| от 2 671 | 4,33 |
Склад 13
В наличии:17 019 шт
Срок поставки: до недели
Норм. уп.: 180
Минимальная партия: 74 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,37 |
| от 180 | 8,17 |
| от 540 | 7,15 |
| от 900 | 6,37 |
| от 1 800 | 5,83 |
Описание
IDC разъем-розетка от KLS для подключения плоского шлейфа. Модель рассчитана на 10 контактов (2x5) с шагом 2.54 мм. Компактный корпус обеспечивает надежное соединение без пайки. Применяется в компьютерной технике и промышленной автоматике.
Технические характеристики
| Шаг, мм | 2,54 |
| Серия | KLS1-204 |
| Корпус | IDC socket |
| Покрытие | Selective gold plated: gold plated on mating area and nickel plated on wire cutting area; Gold plated: 3u" over 50u" nickel |
| Тип монтажа | Выводной |
| Cable pitch | 1.27mm |
| Strain relief | optional |
| Тип разъема | IDC |
| Ном. ток | 1A |
| Polarizing key | optional |
| Цвет изолятора | black (default), gray, blue |
| Polarizing bump | optional |
| Материал контакта | латунь or фосфористая бронза |
| Материал корпуса | 30% Glass filled PBT UL94V-0 |
| Конфиг. выводов | 2x5 |
| Сопр. контакта | 20mOhm max at DC100mA |
| Число контактов | 10 |
| Примечание | IDC-10; IDC-10F |
| Сопр. изоляции | 5000MOhm min at DC500V |
| Рабочая температура | -45…+105 °C |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | IDC SOCKET PITCH 2.54mm |
| Количество контактов | 10 |
| Количество рядов | 2 |
| Покрытие контакта | Selective gold plated, 3u" over 50u" nickel |
| Ток, А | 1 |
