Линейный стабилизатор напряжения, положительной полярности, 15В, 1А
У поставщика
ПроизводительKEC
КатегорияЛинейные регуляторы
У поставщиков
364 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:364 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,79 |
| от 100 | 22,40 |
| от 200 | 20,44 |
| от 350 | 18,94 |
| от 700 | 17,84 |
Описание

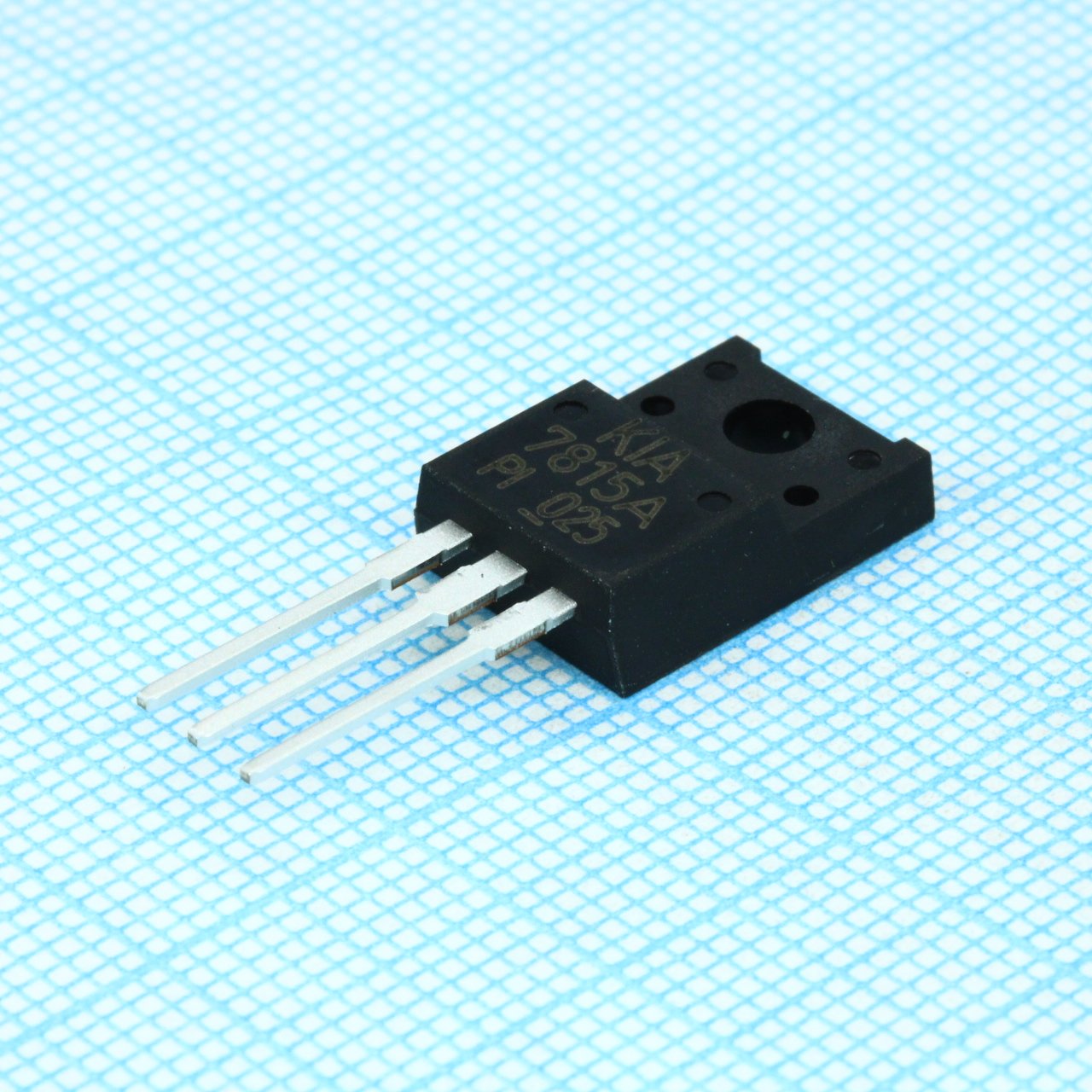

Линейный стабилизатор напряжения положительной полярности от KEC. Обеспечивает выходное напряжение 15 В при токе до 1 А. Выполнен в корпусе TO-220IS. Подходит для схем питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Цоколевка | 1: INPUT; 2: GND; 3: OUTPUT |
| Корпус | TO-220IS |
| Особенности | Internal Thermal Overload Protection, Internal Short Circuit Current Limiting, Output Current up to 1A, Satisfies IEC-65 Specification, Suitable for MLCC, Tantalum and Low ESR Electrolytic Capacitors |
| Тип монтажа | Выводной |
| Размеры | A: 6.60±0.2mm; B: 6.10±0.2mm; C: 5.0±0.2mm; D: 0.76+0.09/-0.05mm; E: 2.70±0.2mm; F: 2.30±0.1mm; G: 0.5+0.1/-0.05mm; H: 1.0mm MAX; I: 2.30±0.2mm; J: 0.50±0.1mm; K: 2.00±0.20mm; L: 1.5+0.25/-0.1mm; M: 1.2+0.25/-0.1mm; O: 0.90±0.1mm; P: 1.00±0.10mm; Q: 0.95mm MAX |
| Вых. ток | 1A |
| Вых. напряжение | 15V |
| Макс. вх. напр. | 40V |
| Темп. хранения | -55~150°C |
| Тип упаковки | Tube (туба) |
| Электрические характеристики | Падение напряжения: 2.0V typ; Рег. линии: 7.0mV typ, 180mV max (11.5V≤Vin≤26V); Рег. нагрузки: 12mV typ, 180mV max (5mA≤Iout≤1.4A); Подавление пульсаций: 56dB min, 72dB typ; Ток покоя: 4.3mA typ, 8.0mA max; Выходное напряжение шума: 90μVrms typ; Output voltage 25C 100mA: 14.4V to 15.6V; Quiescent current change: 1.0mA max; Short circuit current limit: 0.8A typ; Average temperature coefficient of output voltage: -1.5mV/°C |
| Описание (англ.) | Linear voltage regulator, positive polarity, 15V, 1A |
| Power dissipation no heatsink | 2.0W |
| Рабочая температура перехода | -30~150°C |
| Power dissipation infinite heatsink | 20.8W |
