Линейный стабилизатор напряжения, положительной полярности, 9В, 1А
У поставщика
ПроизводительKEC
КатегорияЛинейные регуляторы
У поставщиков
813 шт.
Норм. уп.: 50
Цены поставщиков
Склад 39
В наличии:449 шт.
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,54 |
Склад 13
В наличии:364 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,08 |
| от 50 | 29,16 |
| от 100 | 27,92 |
| от 200 | 26,31 |
| от 350 | 24,73 |
Описание

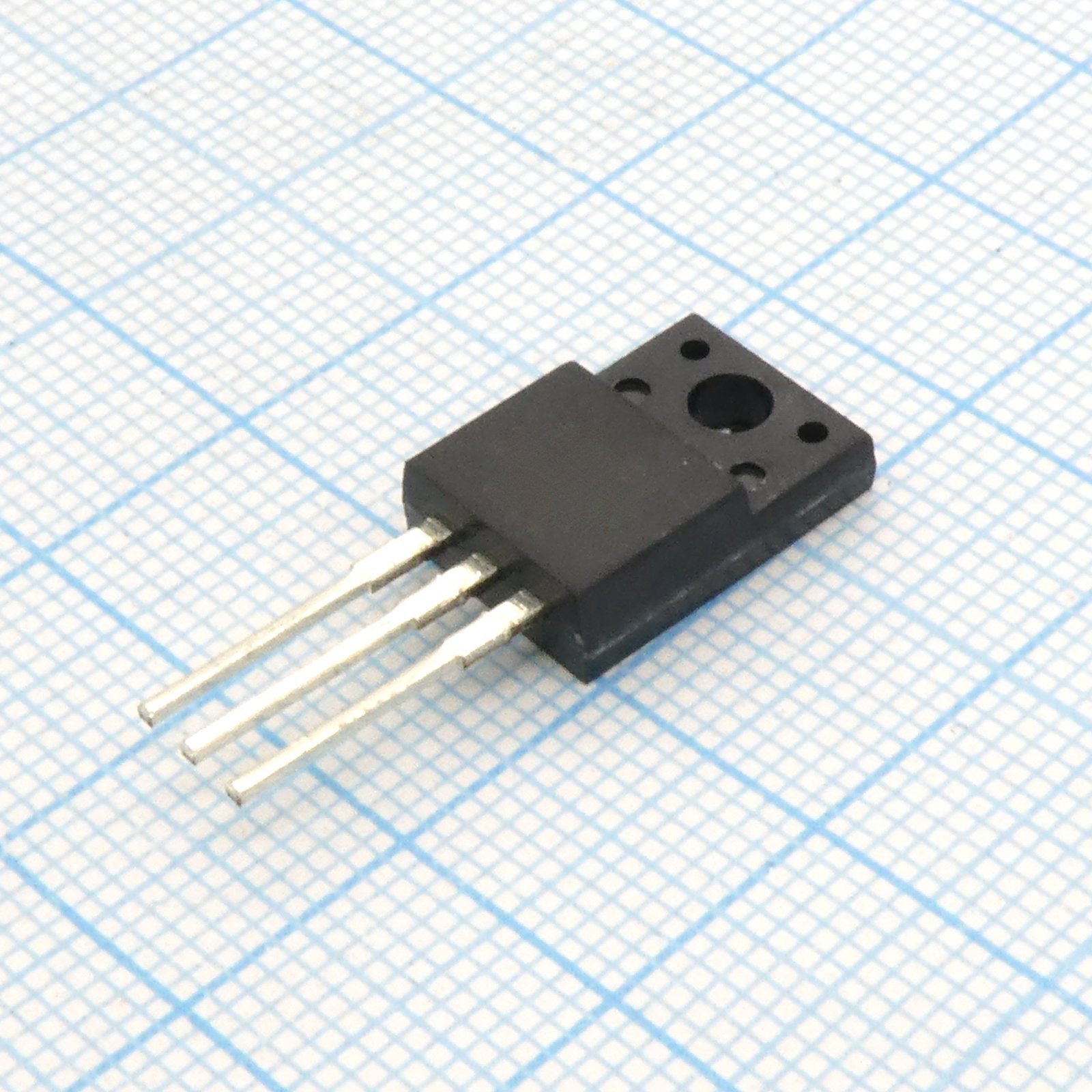

Линейный стабилизатор напряжения положительной полярности от KEC. Обеспечивает стабильное выходное напряжение 9 В при токе до 1 А, выпускается в корпусе TO-220IS. Подходит для построения простых источников питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Цоколевка | 1: INPUT, 2: GND, 3: OUTPUT |
| Корпус | TO-220IS |
| Особенности | Internal Thermal Overload Protection, Internal Short Circuit Current Limiting, Output Current up to 1A, Satisfies IEC-65 Specification, Suitable for MLCC, Tantalum and Low ESR Electrolytic Capacitors |
| Тип монтажа | Выводной |
| Компонент | KIA7809API |
| Кол-во выводов | 3 |
| Описание | Three Terminal Positive Voltage Regulator, 9V, 1A |
| Падение напряжения | 2.0V |
| Рег. нагрузки | 12mV to 180mV |
| Input regulation | 7.0mV to 180mV |
| Макс. вх. напр. | 35V |
| Input voltage test | 15V |
| Макс. вых. ток | 1A |
| Макс. выходное напряжение | 9.36V |
| Мин. вых. напряжение | 8.64V |
| Output voltage typ | 9.0V |
| Диапазон выходного тока | 5mA to 1.4A |
| Выходное напряжение шума | 75μVrms |
| Диап. вых. напр. | 8.55V to 9.45V |
| Макс. ток покоя | 8.0mA |
| Ток покоя тип. | 4.3mA |
| Макс. темп. хр. | 150℃ |
| Мин. темп. хр. | -55℃ |
| Темп. коэф. | -1.1mV/℃ |
| Тип упаковки | Tube (туба) |
| Ripple rejection ratio min | 56dB |
| Ripple rejection ratio typ | 72dB |
| Short circuit current limit | 1.0A |
| Quiescent current change max | 1.0mA |
| Описание (англ.) | Linear voltage regulator, positive polarity, 9V, 1A |
| Power dissipation no heatsink | 2.0W |
| Макс. темп. перехода | 150℃ |
| Мин. темп. перехода | -30℃ |
| Power dissipation infinite heatsink | 20.8W |
| Напряжение, В | 9 |
