Стабилизатор напряжения, положительной полярности, 6В, 1А
У поставщика
ПроизводительKEC
КатегорияМикросхемы
У поставщиков
443 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:443 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,51 |
| от 26 | 27,36 |
| от 50 | 25,35 |
| от 150 | 23,85 |
| от 250 | 22,48 |
Описание

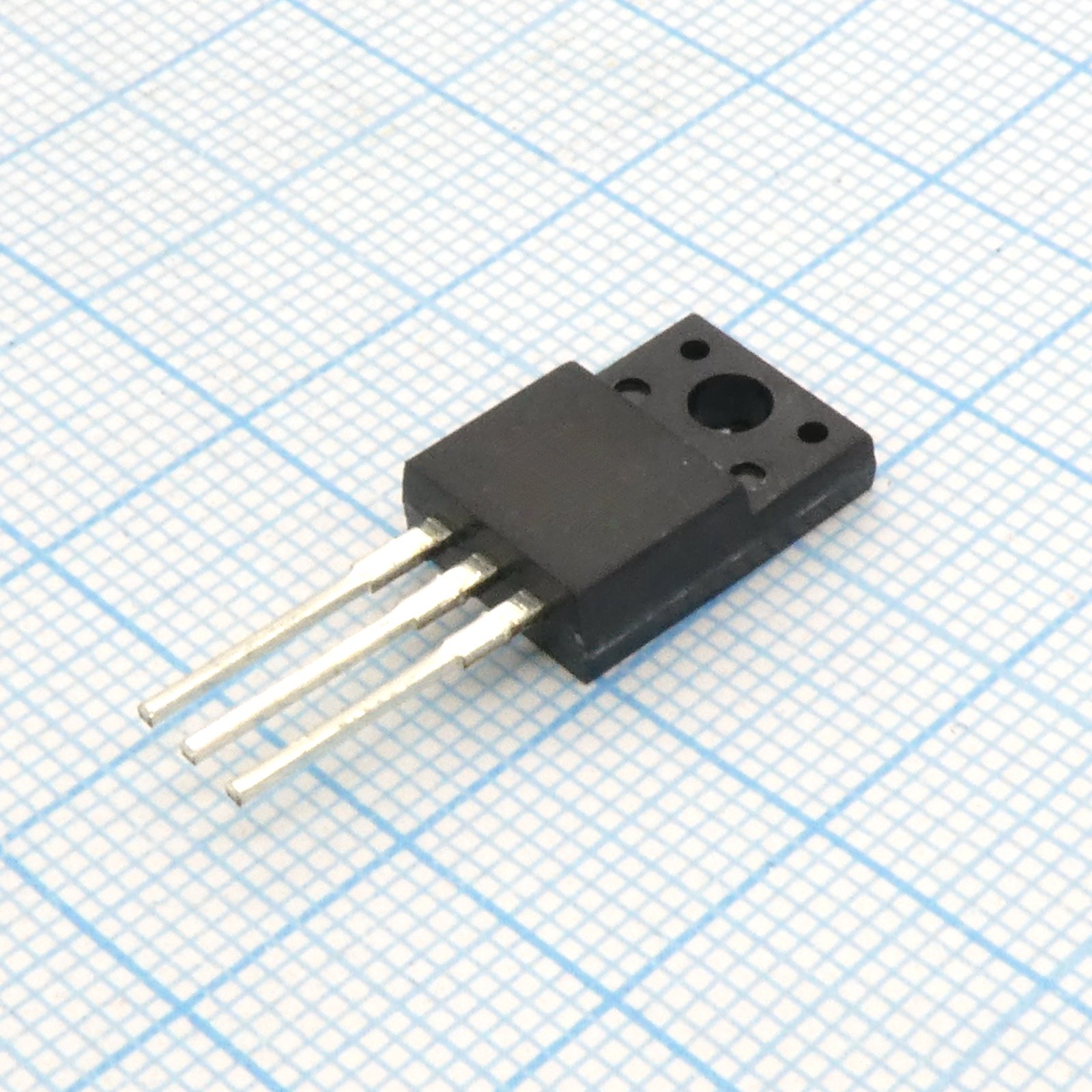

Стабилизатор напряжения положительной полярности от KEC. Выдает стабильные 6 В при токе до 1 А. Выполнен в корпусе TO-220IS. Подходит для построения простых источников питания в бытовой и промышленной электронике.
Технические характеристики
| Тип | Three Terminal Positive Voltage Regulator |
| Корпус | TO-220IS |
| Тип монтажа | THT |
| Компонент | KIA7806API |
| Размеры | Ширина вывода: 0.76mm +0.09/-0.05; Длина вывода: 1.5mm +0.25/-0.1; Толщина корпуса: 1.2mm +0.25/-0.1; Lead thickness: 0.5mm +0.1/-0.05 |
| Корпус | TO-220IS |
| Макс. вх. напр. | 35V |
| Макс. вых. ток | 1A |
| Dropout voltage typ | 2.0V |
| Макс. регулировка линии | 120mV |
| Стаб. по линии тип. | 4mV |
| Макс. регулировка нагрузки | 120mV |
| Типовая регулировка нагрузки | 15mV |
| Темп. хранения | -55°C to 150°C |
| Диап. вых. напр. | 5.7V to 6.3V |
| Ripple rejection min | 61dB |
| Ripple rejection typ | 77dB |
| Макс. ток покоя | 8mA |
| Ток покоя тип. | 4.3mA |
| Номин. вых. напр. | 6V |
| Тип упаковки | Tube (туба) |
| Output noise voltage typ | 55µV rms |
| Dropout voltage condition | I_OUT=1A |
| Input voltage min operating | 8V |
| Темп. коэфф. тип. | -0.7 mV/°C |
| Quiescent current change max | 1.3mA |
| Описание (англ.) | Voltage stabilizer, positive polarity, 6V, 1A |
| Power dissipation no heatsink | 2.0W |
| Input voltage range regulation | 8V to 25V |
| Рабочая температура перехода | -30°C to 150°C |
| Short circuit current limit typ | 1.5A |
| Power dissipation infinite heatsink | 20.8W |
| Internal thermal overload protection | Да |
| Internal short circuit current limiting | Да |
