Стабилизатор напряжения, положительной полярности, 5В, 1А
У поставщика
ПроизводительKEC
КатегорияМикросхемы
У поставщиков
2 161 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:2 161 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 26 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27,90 |
| от 50 | 27,01 |
| от 100 | 25,82 |
| от 200 | 24,29 |
| от 400 | 22,80 |
Описание

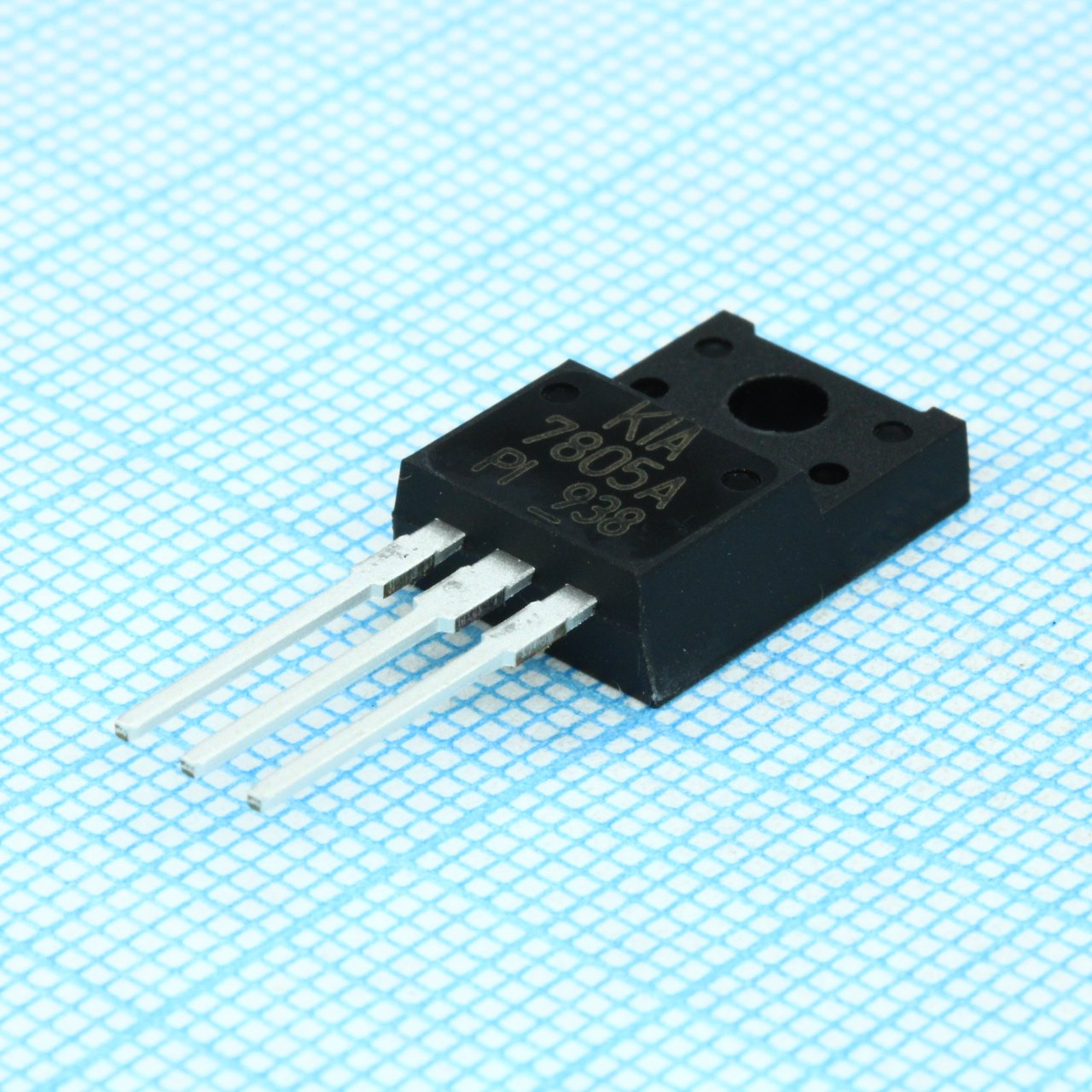

Стабилизатор напряжения положительной полярности KIA7805API от KEC (Korea Electronics) обеспечивает фиксированное выходное напряжение 5 В при токе до 1 А. Микросхема выполнена в стандартном корпусе TO-220F с изолированным фланцем, что упрощает теплоотвод. Применяется для питания цифровых схем, микроконтроллеров и другой низковольтной логики в блоках питания и промышленной электронике.
Технические характеристики
| Тип | Three terminal positive voltage regulator |
| Цоколевка | 1: Input, 2: GND, 3: Output |
| Особенности | Internal thermal overload protection, Internal short circuit current limiting, Output current up to 1A, Satisfies IEC-65 specification, Suitable for MLCC, tantalum and low ESR electrolytic capacitors, AEC-Q100 qualified (suffix U) |
| Тип монтажа | THT |
| Технология | Bipolar linear integrated circuit |
| Тип упаковки | TO-220IS |
| Корпус | TO-220IS |
| Вых. напряжение | 5V |
| Макс. вх. напр. | 35V |
| Макс. вых. ток | 1A |
| Размеры упаковки | A: 6.60±0.2mm; B: 6.10±0.2mm; C: 5.0±0.2mm; D: 0.76+0.09/-0.05mm; E: 2.70±0.2mm; F: 2.30±0.1mm; G: 1.00mm max; H: 0.5+0.1/-0.05mm; J: 2.30±0.2mm; K: 0.50±0.1mm; L: 1.5+0.25/-0.1mm; M: 1.2+0.25/-0.1mm; N: не указано; P: 1.00±0.10mm; Q: 0.95mm max; R: не указано |
| Dropout voltage typ | 2.0V |
| Макс. регулировка линии | 100mV |
| Стаб. по линии тип. | 3mV |
| Макс. регулировка нагрузки | 100mV |
| Типовая регулировка нагрузки | 15mV |
| Темп. хранения | -55°C to 150°C |
| Ripple rejection min | 62dB |
| Ripple rejection typ | 78dB |
| Макс. ток покоя | 8.0mA |
| Ток покоя тип. | 4.2mA |
| Тип упаковки | Tube (туба) |
| Output noise voltage typ | 50µV |
| Input voltage recommended | 7V to 25V |
| Short circuit current typ | 1.6A |
| Темп. коэфф. тип. | -0.6mV/°C |
| Output voltage tolerance 25c | 4.8V to 5.2V |
| Quiescent current change max | 1.3mA |
| Описание (англ.) | Voltage stabilizer, positive polarity, 5V, 1A |
| Output voltage tolerance full | 4.75V to 5.25V |
| Power dissipation no heatsink | 2.0W |
| Рабочая температура перехода | -30°C to 150°C |
| Power dissipation infinite heatsink | 20.8W |
