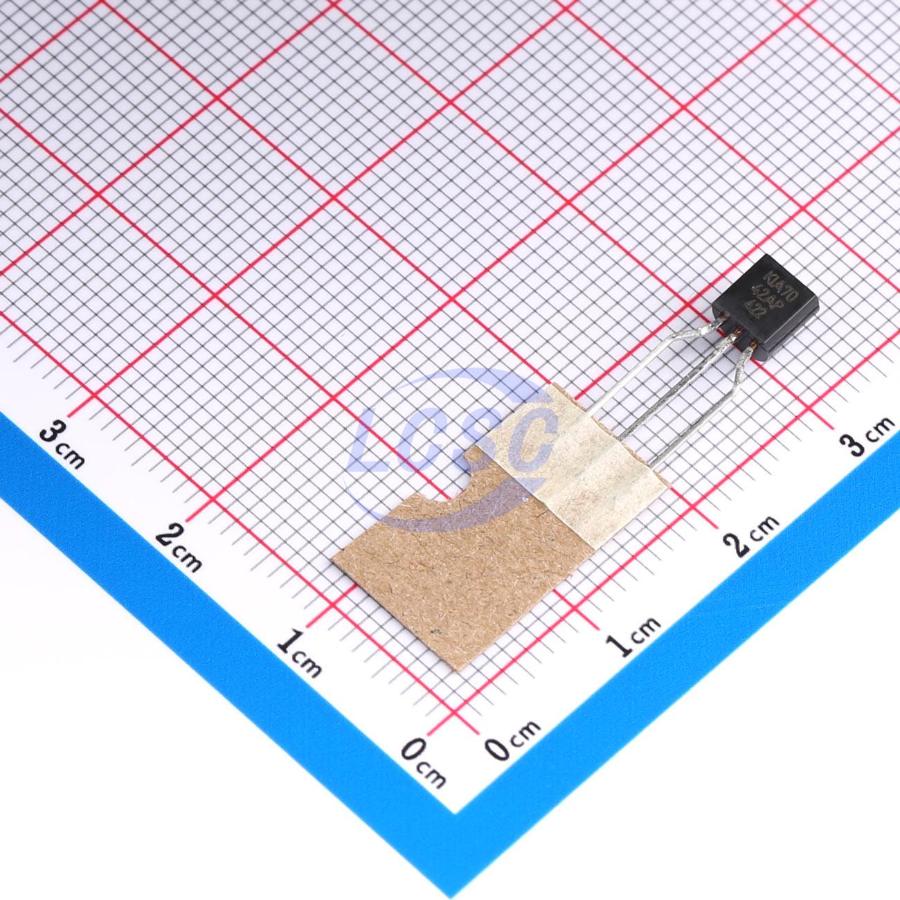

Микросхема KIA7042AP-AT/P
У поставщика
У поставщиков
1 401 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 401 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 68 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,42 |
| от 69 | 9,40 |
| от 138 | 8,44 |
| от 276 | 7,74 |
| от 551 | 7,11 |
Описание
Микросхема KIA7042AP-AT/P от KEC — это специализированный контроллер управления питанием, предназначенный для систем сброса и мониторинга напряжения. Устройство обеспечивает надежную защиту микропроцессорной и цифровой техники при включении и выключении питания. Компонент отличается высокой стабильностью срабатывания и низким энергопотреблением, что делает его подходящим для портативной и бытовой электроники.
Технические характеристики
| Цоколевка | 1: VCC, 2: GND, 3: OUT (TO-92, SOT-89); 1: VCC, 2: OUT, 3: GND (SOT-23) |
| Маркировка | 6P (AF/AT), 6R (AF/AT) |
| Корпус | TO-92, SOT-89, SOT-23 (AT suffix) |
| Aec q100 | Suffix U qualified |
| Функция | Accurately resetting the system after detecting voltage at power on and instantaneous power off in CPU systems and other logic systems |
| Тип монтажа | SMD |
| Описание | Voltage Detector / Reset IC |
| Артикул | KIA7042AP-AT/P |
| Reflow zone | 230°C to 250°C |
| Reflow preheat | 150°C to 180°C |
| Время пайки | 10±1 sec |
| Dimensions to92 | A: 4.70mm Max, B: 4.80mm Max, C: 3.70mm Max, D: 0.45mm, F: 1.27mm, G: 0.85mm, H: 0.45mm, J: 14.00±0.50mm, K: 0.55mm Max, L: 2.30mm |
| Dimensions sot23 | A: 2.9±0.2mm, B: 1.6+0.2/-0.1mm, C: 0.70±0.05mm, D: 0.4±0.1mm, E: 2.8+0.2/-0.3mm, F: 1.9±0.2mm, G: 0.95mm, H: 0.16±0.05mm, I: 0.00-0.10mm, J: 0.25+0.25/-0.15mm, K: 0.60mm, L: 0.55mm |
| Dimensions sot89 | A: 4.70mm Max, B: 2.50±0.20mm, C: 1.70mm Max, D: 0.45+0.15/-0.10mm, E: 4.25mm Max, G: 0.40mm Typ, H: 1.75mm Max, J: 0.75mm Min, K: 0.5+0.10/-0.05mm |
| Detecting voltage | 4.2V Typ. (4.05V Min., 4.35V Max.) |
| Circuit current on | 300uA Typ., 500uA Max. |
| Hysteresis voltage | 50mV Typ. (30mV Min., 100mV Max.) |
| Макс. напр. пит. | 15.0V |
| Мин. напр. пит. | -0.3V |
| Circuit current off | 30uA Typ., 50uA Max. |
| Soldering peak temp | 260°C |
| Темп. хранения | -55 to +150°C |
| Раб. температура | -40 to +85°C |
| Output current on 25c | 20mA Min. |
| Transmission delay hl | 10us Typ. |
| Transmission delay lh | 15us Typ. |
| Ток утечки вых. | 0.1uA Max. |
| Power dissipation to92 | 400mW |
| Power dissipation sot23 | 350mW |
| Power dissipation sot89 | 500mW |
| Тип упаковки | Amunition Pack (лента в коробке) |
| Low level output voltage | 0.4V Max. |
| Threshold operating voltage | 0.8V Typ. |
| Detecting voltage temp coeff | ±0.01 %/°C |
| Output current on -30 to 75c | 16mA Min. |
| Описание (англ.) | Active low voltage detector, 4.2V |
