Геркон КЭМ-1 гр.А
У поставщика
У поставщиков
318 шт.
Цены поставщиков
Склад 15
В наличии:318 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 126,27 |
Описание
Геркон КЭМ-1 гр.А производства РЗМКП — нормально разомкнутый переключатель для цепей постоянного и переменного тока. Коммутирует нагрузку до 30 Вт при напряжении 300 В и токе до 2 А, срабатывает за время не более 2 мс. Рабочий диапазон температур от –60 до +150 °С, корпус герметичен. Применяется в промышленной автоматике, системах управления и измерительной технике.
Технические характеристики
| Применение | For switching DC and AC circuits with frequency up to 10 kHz with active and inductive loads |
| Обозначение | ОД0.360.037 ТУ |
| Название компонента | КЭМ-1 гр.А |
| Тип компонента | Reed Switch (Геркон) |
| Timing parameters | { "release_time_ms": "≤0.8", "response_time_ms": "≤2" } |
| Thermal parameters | { "temp_max_c": "+150", "temp_min_c": "-60", "climate_class": "УХЛ2.1, В2.1", "humidity_max_percent": "≤98" } |

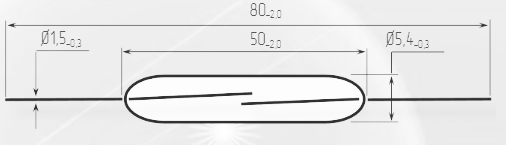

| Physical parameters | { "width_mm": "80-2.0", "height_mm": "50-2.0", "length_mm": "42.8+0.25", "diameter_1_mm": "Ø1.5-0.3", "diameter_2_mm": "Ø5.4-0.3", "diameter_3_mm": "Ø10-0.09" } |
| Электрические параметры | { "mds_max_a": "120", "mds_min_a": "40", "coil_turns": "5000", "mds_dropout_a": "12", "capacitance_pf": "≤1", "switching_power_w": "30", "switching_power_va": "30", "coil_resistance_ohm": "335±10%", "switching_current_a": "2", "switching_voltage_v": "300", "coil_wire_diameter_mm": "0.112", "contact_resistance_ohm": "≤0.1", "frequency_switching_hz": "≤50", "electrical_strength_v_dc": "≥700", "insulation_resistance_gohm": "≥1", "electrical_strength_v_ac_rms": "≥500", "frequency_switching_current_khz": "≤10" } |
| Mechanical parameters | { "mass_g": "≤3.0", "contact_type": "normally open (A)", "mechanical_shock_g": "≤150", "sinusoidal_vibration_g": "10", "upper_resonant_frequency_hz": "700" } |
| Reliability parameters | { "return_coefficient": "0.3...0.9", "operating_life_million_operations": "0.01...100" } |
