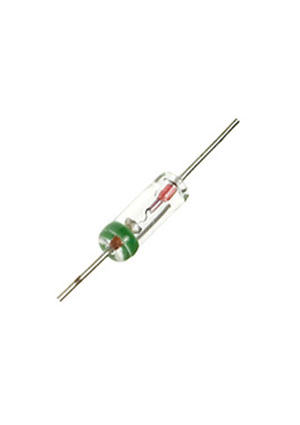

КД923А, диод 90-92г.
У поставщика
ПроизводительПО "Днепр"
У поставщиков
1 000 шт.
Норм. уп.: 30
Цены поставщиков
Склад 12
В наличии:1 000 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,35 |
| от 30 | 7,25 |
| от 300 | 5,18 |
Описание
КД923А — кремниевый выпрямительный диод производства ПО «Днепр» (СССР, 1990–1992 гг.). Применялся в выпрямительных схемах источников питания и силовой электронике. Выводной исполнение, ориентирован на монтаж в аппаратуре общего и специального назначения.
Технические характеристики
| Тип | Schottky diode |
| Вес | 0.3g |
| Маркировка | кольцевая полоса зеленого цвета у положительного вывода |
| Корпус | стеклянный корпус с гибкими выводами |
| Тип монтажа | THT |
| Рабочий цикл | >10 |
| Индуктивность | 10nH |
| Описание | Кремниевый планарный диод с барьером Шотки |
| Артикул | КД923А |
| Длительность импульса | 10us |
| Время пайки | 2...3s |
| Soldering power | 50W |
| Max forward current 85C | 20mA |
| Max reverse voltage 85C | 10V |
| Total capacitance at 0V | 3.6pF |
| Forward voltage at 1mA 25C | 0.34V |
| Reverse current at 10V 25C | 5uA |
| Reverse current at 10V 85C | 100uA |
| Forward voltage at 20mA 85C | 0.7V |
| Диап. раб. темп. | -40...+85C |
| Forward voltage at 100mA 25C | 1V |
| Max pulse forward current 85C | 40mA |
| Reverse current at 10V minus40C | 5uA |
| Soldering min distance from body | 5mm |
| Forward voltage at 100mA minus40C | 1.1V |
| Max forward current minus40 to 35C | 100mA |
| Max reverse voltage minus40 to 35C | 14V |
| Lead bending min distance from body | 3mm |
| Effective lifetime at 20 25mA 400 700MHz | 0.1ns |
| Max pulse forward current minus40 to 35C | 200mA |
