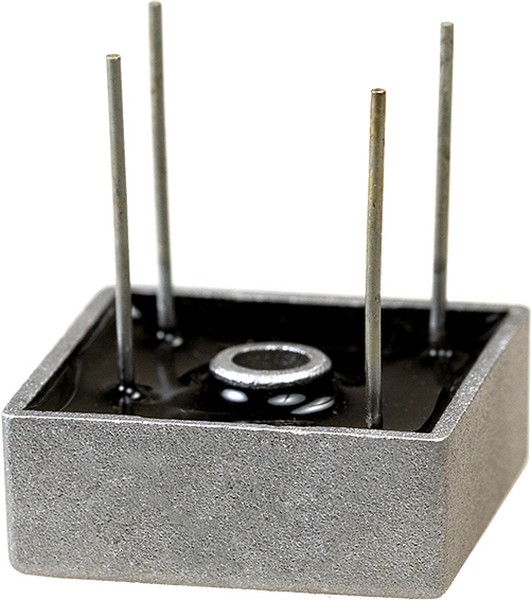

Диодный мост KBPC3510W
У поставщика
У поставщиков
7 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:7 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 152,24 |
| от 16 | 142,13 |
| от 31 | 133,88 |
| от 50 | 127,74 |
| от 150 | 123,15 |
Описание
Диодный мост KBPC3510W от Yangjie рассчитан на прямой ток до 35 А и обратное напряжение 1000 В. Компонент выполнен в прочном корпусе KBPC-W с металлическим основанием для эффективного отвода тепла. Применяется в мощных блоках питания, сварочных аппаратах и промышленной автоматике.
Технические характеристики
| Тип | диодный мост |
| Корпус | KBPC-W |
| Особенности | Universal 3-way terminals, High surge current capability, Low thermal resistance, RoHS compliant |
| Тип монтажа | Выводной |
| Клеммы | Tin plated leads, solderable per J-STD-002 and JESD22-B102 |
| Артикул | KBPC3510W |
| Вес ед. | 22.5g |
| Производитель | Yangzhou Yangjie Electronic Technology Co., Ltd. |
| Тип компонента | Bridge Rectifier |
| Способ монтажа | Universal 3-way terminals: snap-on, wire wrap-around, or PCB mounting |
| Соотв. RoHS | Да |
| UL признание | E230084 |
| Момент затяжки | 10kg·cm |
| Device marking code | KBPC3510 |
| Эл. прочность | 2.5kV (AC 1 minute, terminals to case) |
| Класс горючести | UL 94 V-0 |
| Темп. хранения | -55~+150°C |
| I²t | 660 A^2s (1ms≤t≤8.3ms, Tj=25°C, per diode) |
| Dimensions kbpc w mm | A: 28.2-28.8; B: 17.1-19.1; C: 10.4-12.4; D: 0.95-1.05; E: 10.8-11.2; F: 30; G: 5-5.5 |
| Темп. перехода | -55~+150°C |
| Импульсный прямой ток | 400A (60Hz half-sine wave, 1 cycle, Ta=25°C) |
| Температура пайки погружением | 275°C max 7s |
| Forward voltage per diode | 1.1V (IFM=17.5A) |
| Reverse current per diode | 10μA (at VRRM=1000V) |
| Повторяющееся импульсное обратное напряжение | 1000V |
| Средний выпрямленный выходной ток | 35A (Tc=55°C, with heatsink, 60Hz sine wave, R-load) |
| Тепл. сопр. переход-корпус | 1.6°C/W (with heatsink) |
