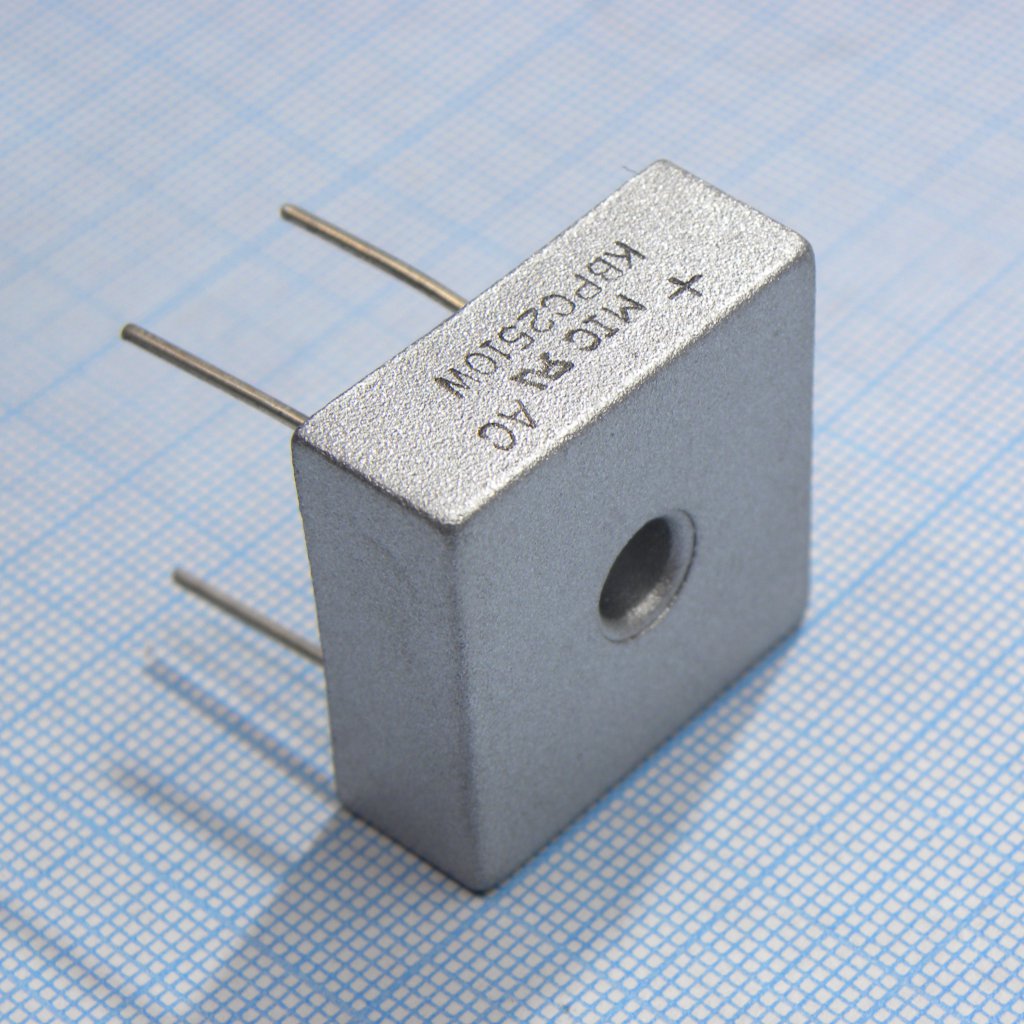

Диодный мост KBPC2510W
У поставщика
У поставщиков
217 шт.
Норм. уп.: 50
Цены поставщиков
Склад 39
В наличии:157 шт.
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 95,17 |
Склад 13
В наличии:60 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 195,07 |
| от 13 | 182,51 |
| от 26 | 172,26 |
| от 50 | 164,63 |
| от 150 | 158,95 |
Описание
Диодный мост KBPC2510W от MIC — компактный выпрямитель для однофазных цепей. Он рассчитан на прямой ток до 25 А и обратное напряжение до 1000 В, выполнен в прочном корпусе KBPC-W. Подходит для блоков питания, сварочного оборудования и промышленной автоматики.
Технические характеристики
| Корпус | Molded plastic body |
| Тип | Bridge Rectifier |
| Примечания | Ratings at 25C ambient unless otherwise specified. Single phase, half wave, 60Hz, resistive or inductive load. For capacitive load derate current by 20%. |
| Вес | 1.02 oz, 29 g |
| Корпус | KBPC-W |
| Особенности | Glass passivated chip, High surge forward current capability, Ideal for printed circuit board, High isolation voltage from case to leads, High temperature soldering guaranteed: 250C/10 seconds at 5 lbs (2.3kg) tension |
| Тип монтажа | Выводной |
| Полярность | Polarity symbols marked on case |
| Terminal | Plated 0.25" (6.35mm) lug |
| Размеры | Ширина корпуса: 1.134 in (28.8 mm); Высота корпуса: 0.441 in (11.2 mm); Длина корпуса: 1.134 in (28.8 mm); Диаметр отверстия: 0.087 in (2.4 mm) DIA; Длина вывода мин.: 0.846 in (21.5 mm); Overall length min: 1.200 in (30.5 mm); Шаг монтажных отверстий: 0.251 in (6.4 mm) |
| Артикул | KBPC2510W |
| Mounting hole | Thru hole for #10 screw, 20 in-lbs torque max |
| Предельные значения | Среднеквадратичное напряжение: 700V; Напряжение блокировки DC: 1000V; Rating for fusing i2t: 250 A2s; Dc reverse current at 25c: 10uA; Диап. темп. хр.: -55 to +150 C; Dc reverse current at 100c: 0.4mA; Диап. раб. темп.: -55 to +150 C; Isolation voltage case to lugs: 2500V AC; Повторяющееся импульсное обратное напряжение: 1000V; Импульсный прямой ток: 300A; Средний выпрямленный ток: 25A; Тепл. сопр. переход-корпус: 1.4 C/W; Instantaneous forward voltage at 12 5a: 1.1V |
| Напряжение, В | 1000 |
| Ток, А | 25 |
