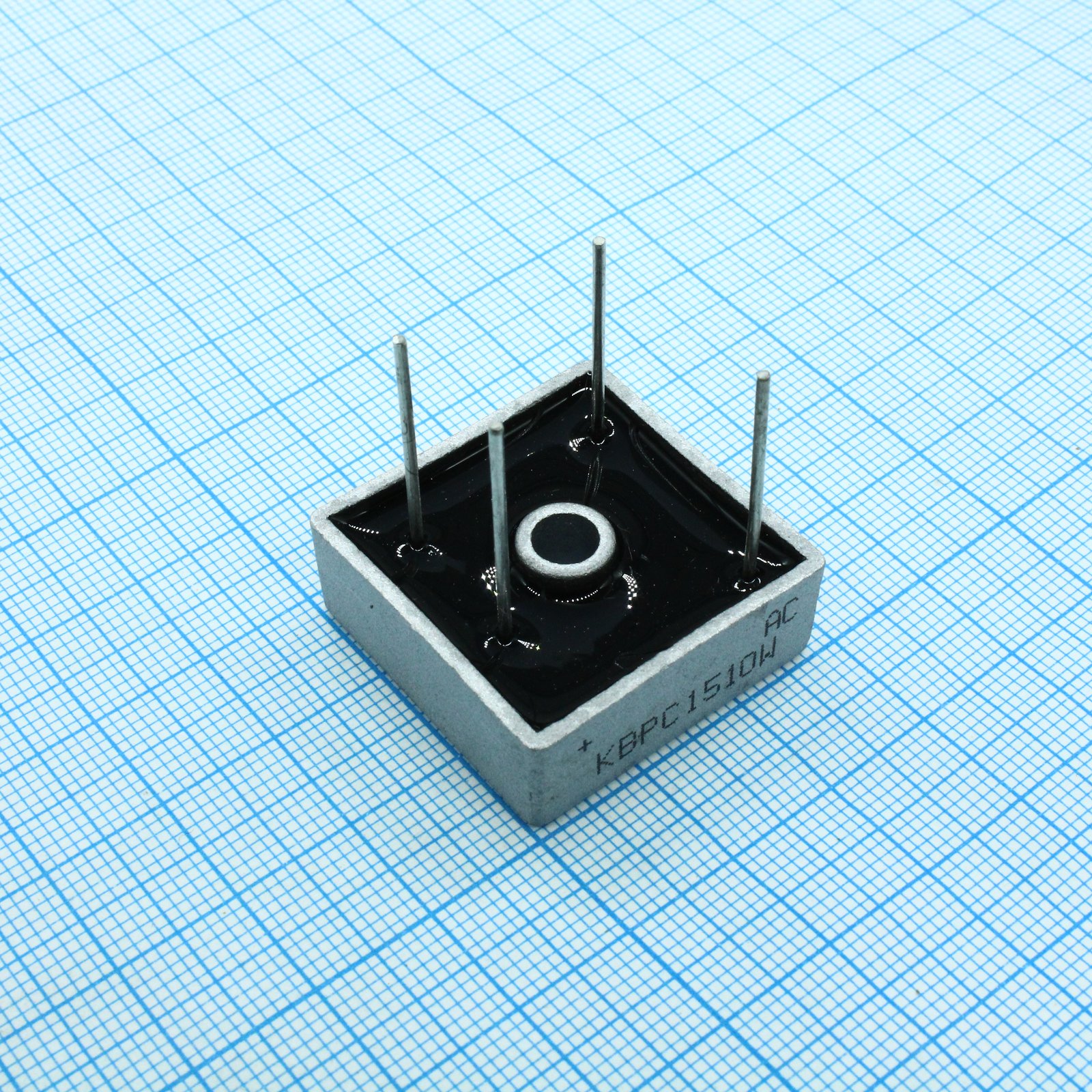

Диодный мост 15А 1000В KBPC1510W
У поставщика
ПроизводительHOTTECH
У поставщиков
1 308 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:1 301 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 76,37 |
| от 18 | 74,95 |
| от 35 | 73,04 |
| от 100 | 70,36 |
| от 150 | 67,09 |
Склад 12
В наличии:7 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 65,21 |
| от 100 | 64,58 |
| от 1 000 | 64,40 |
Описание
Диодный мост KBPC1510W от HOTTECH рассчитан на ток до 15 А и обратное напряжение 1000 В. Компонент выполнен в прочном корпусе KBPC. Подходит для выпрямления переменного тока в блоках питания промышленной автоматики и силового оборудования.
Технические характеристики
| Корпус | Metal case |
| Тип | Silicon Bridge Rectifier |
| Примечания | For capacitive load derate by 20%. Mount with silicone thermal compound for heat transfer. |
| Вес | 0.93 oz (26.4g) |
| Корпус | KBPC |
| Тип монтажа | THT |
| Клеммы | Lead 0.040in (1.02mm) diameter |
| Размеры | Max width: 1.181 in (30.0mm); Макс. высота: 0.452 in (11.5mm); Макс. длина: 0.732 in (18.6mm); Диаметр отверстия: 0.042 in (1.10mm) |
| Номинал I²t | 373 A²s |
| Артикул | KBPC1510W |
| Материал корпуса | металл |
| Mounting hole | #8 screw |
| Момент затяжки | 20in-lbs max |
| Rms voltage max | 700V |
| Напр. изоляции | 2500VAC |
| Диаметр вывода | 0.040 in (1.02mm) |
| Класс горючести | 94V-0 |
| Класс горючести | UL 94V-0 |
| Макс. RMS напряжение | 700V |
| Макс. обратное напряжение | 1000V |
| Падение напряжения | 1.1V |
| Примечание | Диодный мост 15А 1000В |
| Температура пайки | 260°C for 10 seconds at 5 lbs tension |
| Обратный ток при 25°C | 10uA |
| Средний прямой ток | 15A |
| Dc blocking voltage max | 1000V |
| Обратный ток при 100°C | 1.0mA |
| Тип упаковки | Bulk (россыпь) |
| Конфигурация | 1-фазный мост |
| Диап. темп. хр. | -65 to +150°C |
| Имп. прямой ток | 300A |
| Макс. DC блокирующее напряжение | 1000V |
| Описание (англ.) | RECTIFIER BRIDGE 15A 1000V KBPC |
| Isolation voltage case to leads | 2500VAC |
| Импульсный прямой ток | 300A |
| Maximum dc reverse current at 25C | 10µA |
| Maximum dc reverse current at 100C | 1.0mA |
| Диапазон темп. перехода | -65 to +150°C |
| Термосопротивление переход-среда | 2.0C/W |
| Макс. повторяющееся импульсное обратное напряжение | 1000V |
| Тип. тепловое сопротивление переход-среда | 2.0°C/W |
| Maximum average forward output rectified current | 15A |
| Maximum instantaneous forward voltage drop per element at 7 5A | 1.1V |
| Максимальное постоянное обратное напряжение,В | 1000 |
| Максимальный прямой(выпрямленный за полупериод) ток,А | 15 |
