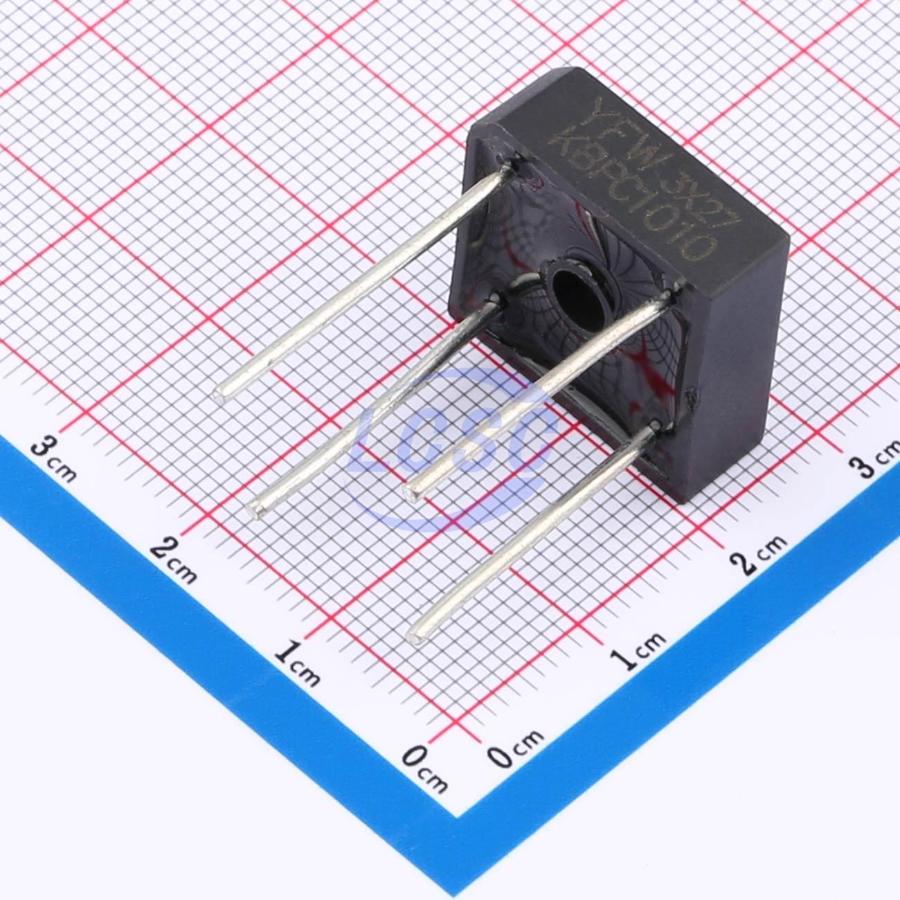

Диодный мост KBPC1010
У поставщика
У поставщиков
440 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:440 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 30,56 |
| от 23 | 29,60 |
| от 45 | 28,24 |
| от 89 | 26,36 |
| от 200 | 24,31 |
Описание
Диодный мост KBPC1010 от Yangjie. Выпрямитель рассчитан на средний ток 10 А и обратное напряжение до 1000 В, выдерживает импульсные токи до 250 А. Компактный корпус подходит для монтажа на радиатор. Применяется в блоках питания, сварочных аппаратах и промышленной автоматике.
Технические характеристики
| Тип | Bridge Rectifier |
| Корпус | KBPC |
| Упаковка | Paper Box, 50 pcs inner, 500 pcs outer |
| Тип монтажа | Выводной |
| Клеммы | Tin plated leads, solderable per J-STD-002 and JESD22-B102 |
| Артикул | KBPC1010 |
| Соотв. RoHS | Да |
| Dimensions kbpc | A: 28.2-28.8mm; B: 15.3-17.3mm; C: 17.1-19.1mm; D: 13.2-15.2mm; E: 0.75-0.85mm; F: 6.2-6.4mm; G: 2.4-2.6mm; H: 10.8-11.2mm; I: 19mm |
| Unit weight kbpc | 24.5g |
| Dimensions kbpc w | A: 28.2-28.8mm; B: 17.1-19.1mm; C: 10.4-12.4mm; D: 0.95-1.05mm; E: 10.8-11.2mm; F: 30mm |
| Unit weight kbpc w | 22.5g |
| Напряжение блокировки DC | 1000 В |
| Класс горючести | UL 94 V-0 |
| Ср.кв. обратное напряжение | 700 В |
| I²t | 200A^2s |
| Номинал I²t плавления | 260 A2s |
| Напряжение изоляции RMS | 2500 В |
| Температура пайки погружением | 275°C max 7s per JESD 22-B106 |
| Прямое напряжение на плечо | 1.1 В |
| Диап. темп. хр. | -55~+150°C |
| Диапазон темп. перехода | -55~+150°C |
| Тип. тепловое сопротивление | 1.7 °C/W |
| Ul recognition file number | E230084 |
| Имп. обр. ток при 25°C | 10 мкА |
| Имп. обратный ток при 125°C | 500 мкА |
| Тип. емкость перехода | 200 пФ |
| Раб. имп. обратное напряжение | 1000 В |
| Имп. обратное напряжение | 1000 В |
| Повторяющееся импульсное обратное напряжение | 1000V |
| Средний выпрямленный выходной ток | 10 A |
| Тепл. сопр. переход-корпус | 3.4°C/W |
| Maximum dc reverse current per diode | 10μA at rated DC blocking voltage |
| Неповторяющийся импульсный прямой ток | 220A |
| Dielectric strength terminals to case | 2.5kV AC 1 minute |
| Диапазон раб. и темп. хранения | -55 to +150 °C |
| Неповтор. импульсный ток | 250 A |
| Maximum instantaneous forward voltage per diode | 1.1V at 5A |
| Напряжение, В | 1000 |
| Ток, А | 0,00001 |
