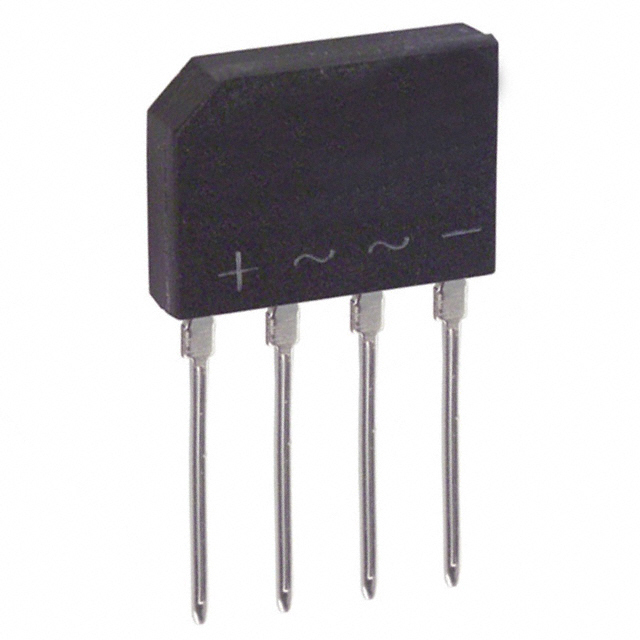

Диодный мост 2А 1000В KBP210G
У поставщика
ПроизводительDIODES
У поставщиков
274 шт.
Норм. уп.: 35
Цены поставщиков
Склад 13
В наличии:274 шт
Срок поставки: до недели
Норм. уп.: 35
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,06 |
| от 70 | 30,08 |
| от 140 | 27,63 |
| от 280 | 25,78 |
| от 525 | 24,40 |
Описание
Диодный мост KBP210G от DIODES — компактный выпрямительный модуль для преобразования переменного тока в постоянный. Рассчитан на прямой ток до 2 А и обратное напряжение до 1000 В, выполнен в корпусе KBP. Подходит для блоков питания и выпрямителей в промышленной и бытовой электронике.
Технические характеристики
| Вес | 1.52g |
| Маркировка | Type Number |
| Корпус | KBP |
| Тип монтажа | Выводной |
| Упаковка | 35 Pieces per Tube |
| Клеммы | Tin Plated Leads, Solderable per MIL-STD-202 Method 208 |
| Размеры | A: 3.35-3.65mm; D: 14.25-14.75mm; E: 10.20-10.60mm; L: 14.25-14.73mm; A: 3°; B: 0.76-0.86mm; C: 0.35-0.55mm; E: 3.56-4.06mm; Z: 1.40-1.70mm; A3: 0.80-1.10mm; L1: 1.80-2.20mm; A1: 2°; B2: 1.22-1.42mm |
| Номинал I²t | 17.5A^2s |
| Описание | 2.0A Glass Passivated Bridge Rectifier |
| Покрытие выводов | Lead-Free Finish; RoHS Compliant |
| Артикул | KBP210G |
| Материал корпуса | Molded Plastic, UL Flammability Classification 94V-0 |
| Конфигурация | Bridge Rectifier |
| Общая емкость | 25pF |
| Напряжение блокировки DC | 1000V |
| Ср.кв. обратное напряжение | 700V |
| Падение напряжения | 1.1V |
| Примечание | Диодный мост 2А 1000В |
| Обратный ток утечки | 5µA |
| Surge current condition | 8.3ms single half sine-wave superimposed on rated load |
| Тип упаковки | Tube (туба) |
| Case dielectric strength | 1500VRMS |
| Test condition frequency | 60Hz |
| Обратное пробивное напряжение | 1000V |
| Ul recognized file number | E94661 |
| Уровень чувствительности к влаге | Level 1 per J-STD-020 |
| Total capacitance condition | VR = 4.0V DC, f = 1MHz |
| Раб. имп. обратное напряжение | 1000V |
| Описание (англ.) | RECT BRIDGE GPP 1000V 2A KBP |
| Forward voltage drop condition | IF = 2A, TJ = +25°C |
| Имп. обратное напряжение | 1000V |
| Reverse leakage current at 125C | 50µA |
| Средний выпрямленный выходной ток | 2.0A |
| Reverse leakage current condition | VR = VRRM, TC = +25°C |
| Reverse breakdown voltage condition | IR = 5µA |
| Тепл. сопр. переход-корпус | 14°C/W |
| Тепловое сопротивление переход-вывод | 18°C/W |
| Термосопротивление переход-среда | 40°C/W |
| Диапазон раб. и темп. хранения | -65 to +150°C |
| Неповтор. импульсный ток | 65A |
| Average rectified output current condition | TC = +105°C |
