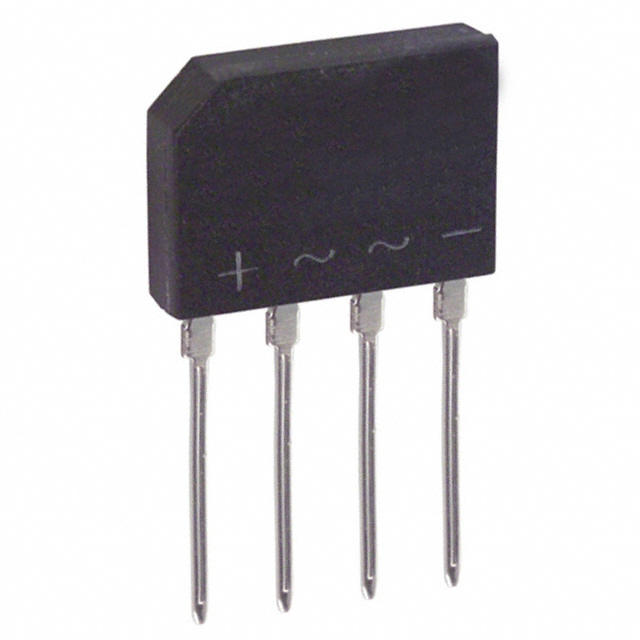

Диодный мост 2А 800В KBP208G
У поставщика
ПроизводительDIODES
У поставщиков
234 шт.
Норм. уп.: 35
Цены поставщиков
Склад 13
В наличии:234 шт
Срок поставки: до недели
Норм. уп.: 35
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,48 |
| от 70 | 32,34 |
| от 140 | 29,75 |
| от 245 | 27,81 |
| от 490 | 26,35 |
Описание
Диодный мост KBP208G от DIODES выпрямляет переменный ток в постоянный. Компонент рассчитан на прямой ток до 2 А и обратное напряжение до 800 В, выпускается в компактном корпусе KBP. Подходит для блоков питания и выпрямителей в бытовой и промышленной электронике.
Технические характеристики
| Вес | 1.52g |
| Маркировка | Type Number |
| Корпус | KBP |
| Тип монтажа | Выводной |
| Полярность | Marked on Body |
| Упаковка | 35 Pieces per Tube |
| Соответствие | RoHS compliant, Lead-Free Finish |
| Размеры | A: 3.35 to 3.65 mm; D: 14.25 to 14.75 mm; E: 10.20 to 10.60 mm; L: 14.25 to 14.73 mm; A: 3° typ; B: 0.76 to 0.86 mm; C: 0.35 to 0.55 mm; E: 3.56 to 4.06 mm; Z: 1.40 to 1.70 mm; A3: 0.80 to 1.10 mm; L1: 1.80 to 2.20 mm; A1: 2° typ; B2: 1.22 to 1.42 mm |
| Описание | 2.0A Glass Passivated Bridge Rectifier |
| Артикул | KBP208G |
| Материал корпуса | Molded Plastic, UL Flammability Classification 94V-0 |
| Номер файла UL | E94661 |
| Ток утечки | 5µA |
| Покрытие выводов | Tin Plated Leads, Solderable per MIL-STD-202, Method 208 |
| Напряжение блокировки DC | 800V |
| Leakage current hot | 50µA |
| Ср.кв. обратное напряжение | 560V |
| I2t rating condition | 3ms ≤ t ≤ 8.3ms |
| Чувствит. к влаге | Level 1 per J-STD-020 |
| Примечание | Диодный мост 2А 800В |
| Номинал I²t плавления | 17.5 A²s |
| Тип упаковки | Tube (туба) |
| Case dielectric strength | 1500 VRMS |
| Leakage current condition | VR = VRM, TC = +25°C |
| Total capacitance condition | VR = 4.0VDC, f = 1MHz |
| Раб. имп. обратное напряжение | 800V |
| Описание (англ.) | RECT BRIDGE GPP 2A 800V KBP |
| Leakage current hot condition | VR = VRM, TC = +125°C |
| Total capacitance per element | 25pF |
| Forward voltage drop condition | IF = 2A, TJ = +25°C |
| Имп. обратное напряжение | 800V |
| Средний выпрямленный выходной ток | 2.0A |
| Forward voltage drop per element | 1.1V |
| Тепл. сопр. переход-корпус | 14°C/W |
| Тепловое сопротивление переход-вывод | 18°C/W |
| Термосопротивление переход-среда | 40°C/W |
| Диапазон раб. и темп. хранения | -65 to +150°C |
| Неповтор. импульсный ток | 65A |
| Average rectified output current condition | @TC = +105°C |
| Non repetitive peak forward surge current condition | 8.3ms single half sine-wave superimposed on rated load |
