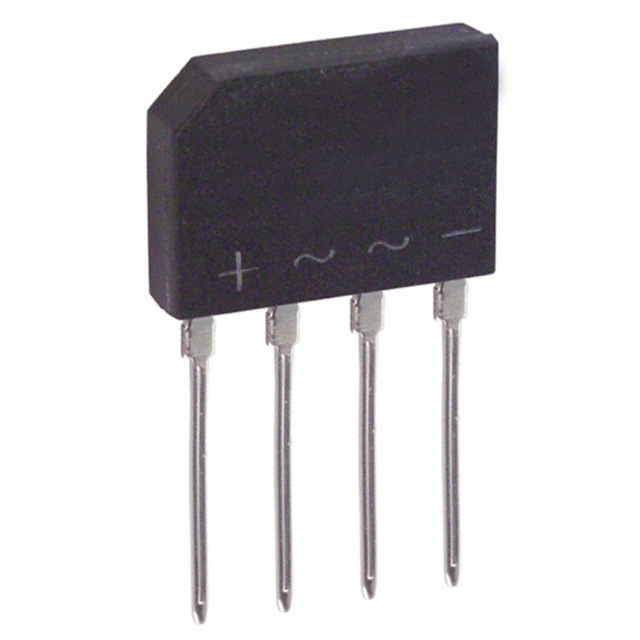

Диодный мост 2А 600В KBP206G
У поставщика
ПроизводительDIODES
У поставщиков
1 046 шт.
Норм. уп.: 35
Цены поставщиков
Склад 13
В наличии:1 046 шт
Срок поставки: до недели
Норм. уп.: 35
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 34,18 |
| от 70 | 31,12 |
| от 140 | 28,61 |
| от 245 | 26,71 |
| от 490 | 25,30 |
Описание
Диодный мост KBP206G от DIODES — компактный выпрямитель в корпусе KBP. Рассчитан на прямой ток до 2 А и обратное напряжение 600 В. Применяется для преобразования переменного тока в постоянный в блоках питания бытовой и промышленной электроники.
Технические характеристики
| Вес | 1.52g |
| Маркировка | Type number |
| Корпус | KBP |
| Тип монтажа | Выводной |
| Полярность | Marked on body |
| Упаковка | 35 pieces per tube |
| Клеммы | Tin plated leads, solderable per MIL-STD-202, Method 208 |
| Размеры | A: 3.35 to 3.65 mm; D: 14.25 to 14.75 mm; E: 10.20 to 10.60 mm; L: 14.25 to 14.73 mm; A: 3° typ; B: 0.76 to 0.86 mm; C: 0.35 to 0.55 mm; E: 3.56 to 4.06 mm; Z: 1.40 to 1.70 mm; A3: 0.80 to 1.10 mm; L1: 1.80 to 2.20 mm; A1: 2° typ; B2: 1.22 to 1.42 mm |
| Номинал I²t | 17.5A^2s |
| Описание | 2.0A Glass Passivated Bridge Rectifier |
| Покрытие выводов | Lead-free, RoHS compliant |
| Артикул | KBP206G |
| Применение | Ideal for printed circuit board applications |
| Материал корпуса | Molded plastic, UL flammability class 94V-0 |
| Ток утечки | 5µA max at VR=VRRM, TC=+25°C; 50µA max at VR=VRRM, TC=+125°C |
| Напряжение блокировки DC | 600V |
| Ср.кв. обратное напряжение | 420V |
| Maximum ratings note | Single phase, half wave, 60Hz, resistive or inductive load. For capacitive load, derate current by 20%. |
| Примечание | Диодный мост 2А 600В |
| Тип упаковки | Tube (туба) |
| Case dielectric strength | 1500Vrms |
| Обратное пробивное напряжение | 600V min at IR=5µA |
| Уровень чувствительности к влаге | Level 1 per J-STD-020 |
| Описание (англ.) | RECT BRIDGE GPP 600V 2A KBP |
| Total capacitance per element | 25pF typ at VR=4VDC, f=1MHz |
| Средний выпрямленный выходной ток | 2.0A |
| Forward voltage drop per element | 1.1V max at IF=2A, TJ=+25°C |
| Vrwm working peak reverse voltage | 600V |
| Тепл. сопр. переход-корпус | 14°C/W |
| Тепловое сопротивление переход-вывод | 18°C/W |
| Vrmm peak repetitive reverse voltage | 600V |
| Термосопротивление переход-среда | 40°C/W |
| Диапазон раб. и темп. хранения | -65 to +150°C |
| Неповтор. импульсный ток | 65A |
