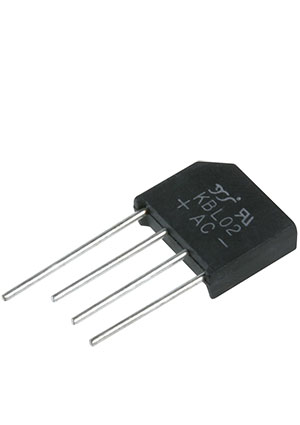

KBL402, выпрямительный диодный мост, 200В, 4А [KBL] = KBL02
У поставщика
ПроизводительYJ
У поставщиков
8 шт.
Норм. уп.: 278
Описание
Выпрямительный диодный мост KBL402 от YJ. Компонент рассчитан на обратное напряжение до 200 В и средний выпрямленный ток 4 А, выполнен в корпусе KBL для монтажа в отверстия. Устройство имеет низкое прямое падение напряжения и выдерживает импульсный ток до 120 А. Подходит для полнофазного выпрямления переменного тока в AC/DC блоках питания.
Технические характеристики
| I²t | 59.8 A²s |
| Вес | 4.54g |
| Корпус | KBL |
| Полярность | Как указано на корпусе |
| Соответствие | RoHS, UL recognized (E230084) |
| Применение | AC/DC bridge full wave rectification |
| Корпус | KBL |
| Тип монтажа | THT |
| Обратный ток | 10 μA at rated VRRM |
| Описание | Bridge Rectifiers 4.0 Amp 100 Volt 200 Amp IFSM |
| Размеры упаковки | 13.7-15.7mm x 15.2-16.3mm x 1.2-1.3mm (A x B x C), D=16mm, E=4.6-5.6mm, F=5.5-6.5mm, G=1.8-2.4mm, H=18.5-19.5mm |
| Падение напряжения | 1.05V at 2A |
| Импульсный прямой ток | 120A |
| Температура пайки погружением | 275°C max for 7s |
| Конфигурация | 1-фазный мост |
| Диап. темп. хр. | -55 to +150°C |
| Диапазон темп. перехода | -55 to +150°C |
| Повторяющееся импульсное обратное напряжение | 200V |
| Средний выпрямленный выходной ток | 4A |
| Тепловое сопротивление переход-вывод | 2.4°C/W |
| Термосопротивление переход-среда | 21°C/W |
| Максимальное постоянное обратное напряжение,В | 200 |
| Максимальный прямой(выпрямленный за полупериод) ток,А | 4 |
| Напряжение, В | 100 |
| Ток, А | 4 |
