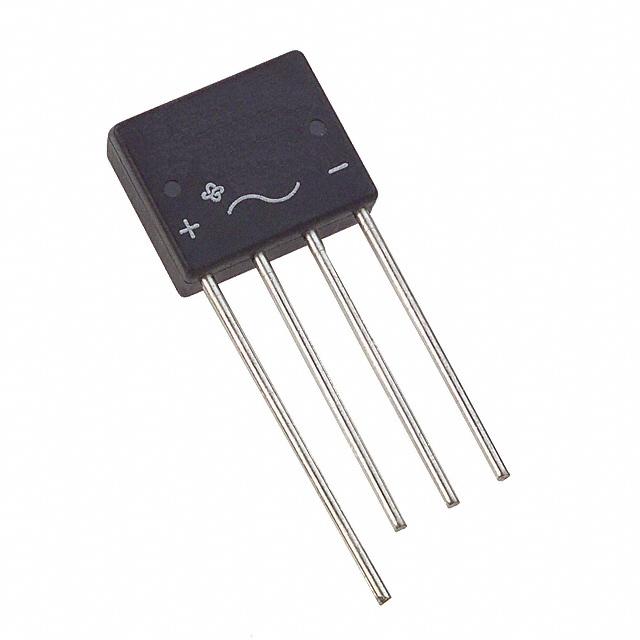

Диодный мост 4А 1000В KBL10-E4/51
У поставщика
ПроизводительVishay
У поставщиков
6 шт.
Норм. уп.: 100
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт370,19 ₽
Сумма740,38 ₽
+ доплата 490,00 ₽
В наличии6 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 740,38 ₽. До заказа без доплаты не хватает 16 559,62 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 740,38 ₽
Описание
Диодный мост KBL10-E4/51 от Vishay рассчитан на ток до 4 А и обратное напряжение 1000 В. Компонент выполнен в прочном корпусе KBL, подходит для монтажа в промышленное и бытовое оборудование. Применяется в блоках питания и выпрямительных схемах.
Технические характеристики
| Серия | KBL005, KBL01B, KBL02, KBL04, KBL06, KBL08, KBL10 |
| Вес | 6.0g |
| Корпус | KBL |
| Тип монтажа | Выводной |
| Полярность | Как указано на корпусе |
| Компонент | KBL10-E4/51 |
| Упаковка | Anti-static PVC tray |
| Клеммы | Silver plated leads, solderable per J-STD-002 and JESD22-B102 |
| Тип корпуса | KBL |
| Размеры | Ширина, макс.: 0.640 in (16.3 mm); Ширина мин.: 0.600 in (15.2 mm); Макс. высота: 0.591 in (15.0 mm); Высота, мин.: 0.567 in (14.4 mm); Макс. длина: 0.768 in (19.5 mm); Мин. длина: 0.726 in (18.5 mm); Макс. ширина корпуса: 0.091 in (2.30 mm); Мин. ширина корпуса: 0.077 in (1.95 mm); Высота корпуса макс.: 0.256 in (6.5 mm); Мин. высота корпуса: 0.236 in (6.0 mm); Длина вывода мин.: 1.0 in (25.4 mm); Макс. диаметр вывода: 0.052 in (1.3 mm); Lead diameter typ: 0.048 in (1.2 mm); Lead length min alt: 1.1 in (27.9 mm) |
| Описание | Single-Phase Bridge Rectifier |
| Производитель | Vishay General Semiconductor |
| Базовая величина | 300 |
| Соотв. RoHS | Да |
| UL признание | E54214 |
| Варианты диодов | In-line |
| Класс горючести | UL 94 V-0 |
| Макс. RMS напряжение | 700V |
| Макс. момент затяжки | 10 cm-kg (8.8 inches-lbs) |
| Емкость перехода | 200pF |
| Типовые применения | General purpose AC/DC bridge full wave rectification, Monitor, TV, Printer, SMPS, Adapter, Audio equipment, Home appliances |
| Примечание | Диодный мост 4А 1000В |
| Код корпуса | 51 |
| Температура пайки погружением | 275 °C max. 10 s |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -50°C |
| Тип упаковки | Palette (палетта) |
| Электрическая прочность корпуса | 1500 V RMS |
| Имп. прямой ток | 200A |
| Forward drop test condition | IF = 4.0A |
| Макс. DC блокирующее напряжение | 1000V |
| Mounting torque recommended | 5.7 cm-kg (5 inches-lbs) |
| Описание (англ.) | RECTIFIER BRIDGE 4A 1000V KBL |
| Макс. обратный ток DC при 25 °C | 5.0µA |
| Макс. средний прямой ток | 4.0A |
| Макс. обратный ток DC, 125 °C | 1.0mA |
| Maximum instantaneous forward drop | 1.1V |
| Макс. темп. перехода | 150°C |
| Мин. темп. перехода | -50°C |
| Условия измерения ёмкости перехода | f = 1.0 MHz, Vsig = 50 mVp-p, TJ = 25°C |
| Тепловое сопротивление переход-вывод | 4.0°C/W |
| Термосопротивление переход-среда | 19°C/W |
| Макс. повторяющееся импульсное обратное напряжение | 1000V |
| Thermal resistance junction to lead condition | mounted on PCB at 0.375" lead length and 0.5" x 0.5" copper pads |
| Thermal resistance junction to ambient condition | mounted on 3.0" x 3.0" x 0.11" thick aluminum plate |
