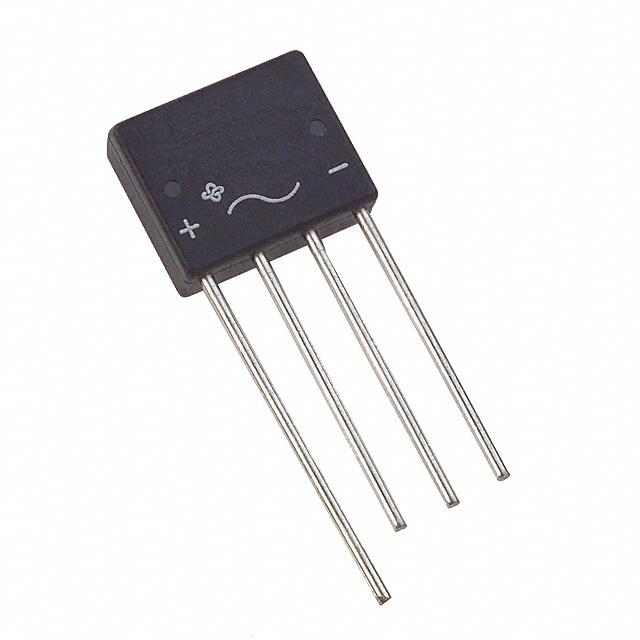

Диодный мост Vishay KBL02-E4/51 рассчитан на ток до 4 А и обратное напряжение 200 В. Компонент выполнен в прочном корпусе KBL. Применяется в блоках питания и выпрямителях промышленной и бытовой электроники.
Технические характеристики
| Тип | single-phase bridge rectifier |
| Ток I_FSM | 200A |
| Температура хранения | -50 to +150°C |
| Напряжение RMS | 140V |
| VRRM | 200V |
| Средний прямой ток | 4A |
| Вес | 6.0g |
| Корпус | KBL |
| Тип монтажа | Выводной |
| Ширина корпуса | 16.3mm |
| Обратный ток при 25 °C | 5μA |
| V f at i f | 1.1V at 4A |
| Длина корпуса | 19.5mm |
| I r at 125c | 1mA |
| Артикул | KBL02-E4/51 |
| Диаметр вывода | 1.3mm |
| Рабочая температура перехода | -50 to +150°C |
| V dc blocking | 200V |
| Соотв. RoHS | Да |
| UL признание | E54214 |
| Конфигурация диодов | bridge |
| Макс. момент затяжки | 10 cm-kg |
| Тип упаковки | Bulk (россыпь) |
| Электрическая прочность корпуса | 1500V RMS |
| Описание (англ.) | RECTIFIER BRIDGE 4A 200V KBL |
| Тепловое сопротивление переход-вывод | 4.0°C/W |
| Термосопротивление переход-среда | 19°C/W |
| Максимальное постоянное обратное напряжение,В | 200 |
| Максимальный прямой(выпрямленный за полупериод) ток,А | 4 |
