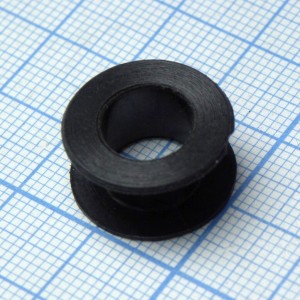

Каркас Б-22 тип1
У поставщика
У поставщиков
562 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:562 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 59,98 |
| от 35 | 55,29 |
| от 69 | 51,46 |
| от 138 | 48,59 |
| от 275 | 46,45 |
Описание
Каркас Б-22 тип1 от производителя «Транспласт» — это деталь для намотки катушек индуктивности и трансформаторов. Изделие предназначено для фиксации обмотки и изоляции сердечника, обеспечивая надежную сборку намоточных узлов. Конструкция тип1 рассчитана на стандартные типоразмеры магнитопроводов, что упрощает монтаж в радиоэлектронной аппаратуре.
Технические характеристики
| Тип | type1 (single-section) |
| Масса (г) | 1.6g ±0.5g |
| Материал | polyamide plastic |
| Height H mm | 9.1mm |
| Dimension G mm | 1.5mm |
| Dimension V mm | 0.70mm |
| Размер C, мм | 0.4mm |
| Diameter outer D mm | 17.8mm |
| Inner diameter d mm | 9.4mm |
| Wall thickness S mm | 0.55mm |
| Inner diameter d1 mm | 10.6mm |
| Wall thickness S1 mm | 0.65mm |
| Flange thickness t mm | 0.4mm |
| Год выпуска | 2025 |
