Документация

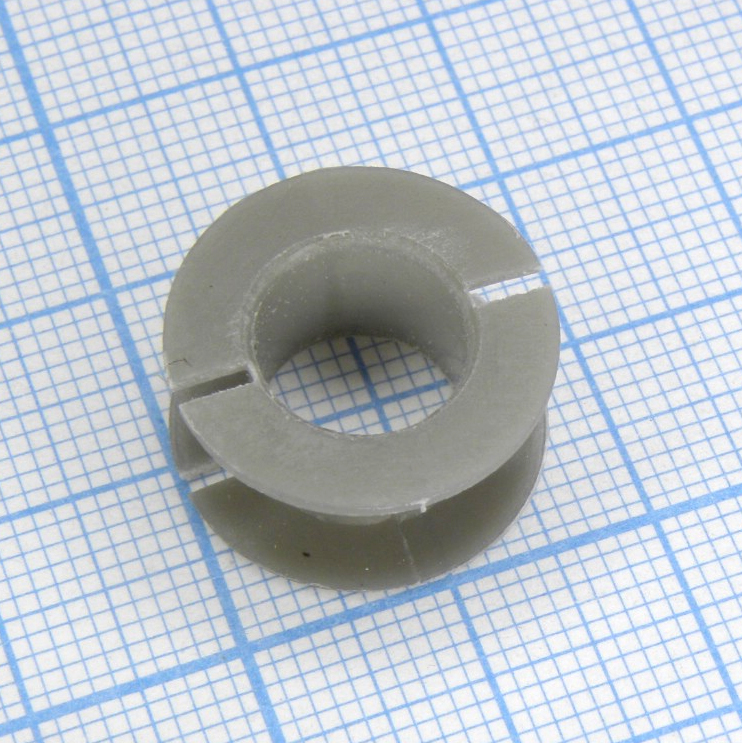

Каркас Б-22 тип1 4 паза
У поставщика
У поставщиков
38 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:38 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,26 |
| от 19 | 34,24 |
| от 38 | 32,81 |
| от 76 | 30,76 |
| от 151 | 28,44 |
Описание
Каркас Б-22 тип1 с 4 пазами от производителя «Транспласт» — это конструктивный элемент для намотки катушек индуктивности и трансформаторов. Изделие предназначено для разделения обмоток и фиксации выводов, что упрощает сборку и повышает надежность готового намоточного узла. Каркас выполнен из изоляционного материала, устойчивого к воздействию температур и механическим нагрузкам.
Технические характеристики
| Масса | 0.70g |
| Тип | bobbin_frame |
| Цвет | various |
| Slots | 4 |
| Серия | Б |
| Материал | polyamide plastic |
| Тип монтажа | Выводной |
| Код размера | Б22 |
| Размеры | B: 0.70mm; D: 17.8mm +0.2/-0.24; G: 1.5mm; H: 9.1mm +0.25/-0.06; S: 0.55mm -0.01; V: 1.6±0.5mm; C: 0.4mm; D: 9.4mm +0.1/-0.24; T: 0.4mm; S1: 0.65mm -0.07; D1: 10.6mm +0.1/-0.2 |
| Тип рамы | 1 |
| Section type | single_section |
| Примечание | "1" |
| Тип упаковки | Bulk (россыпь) |
