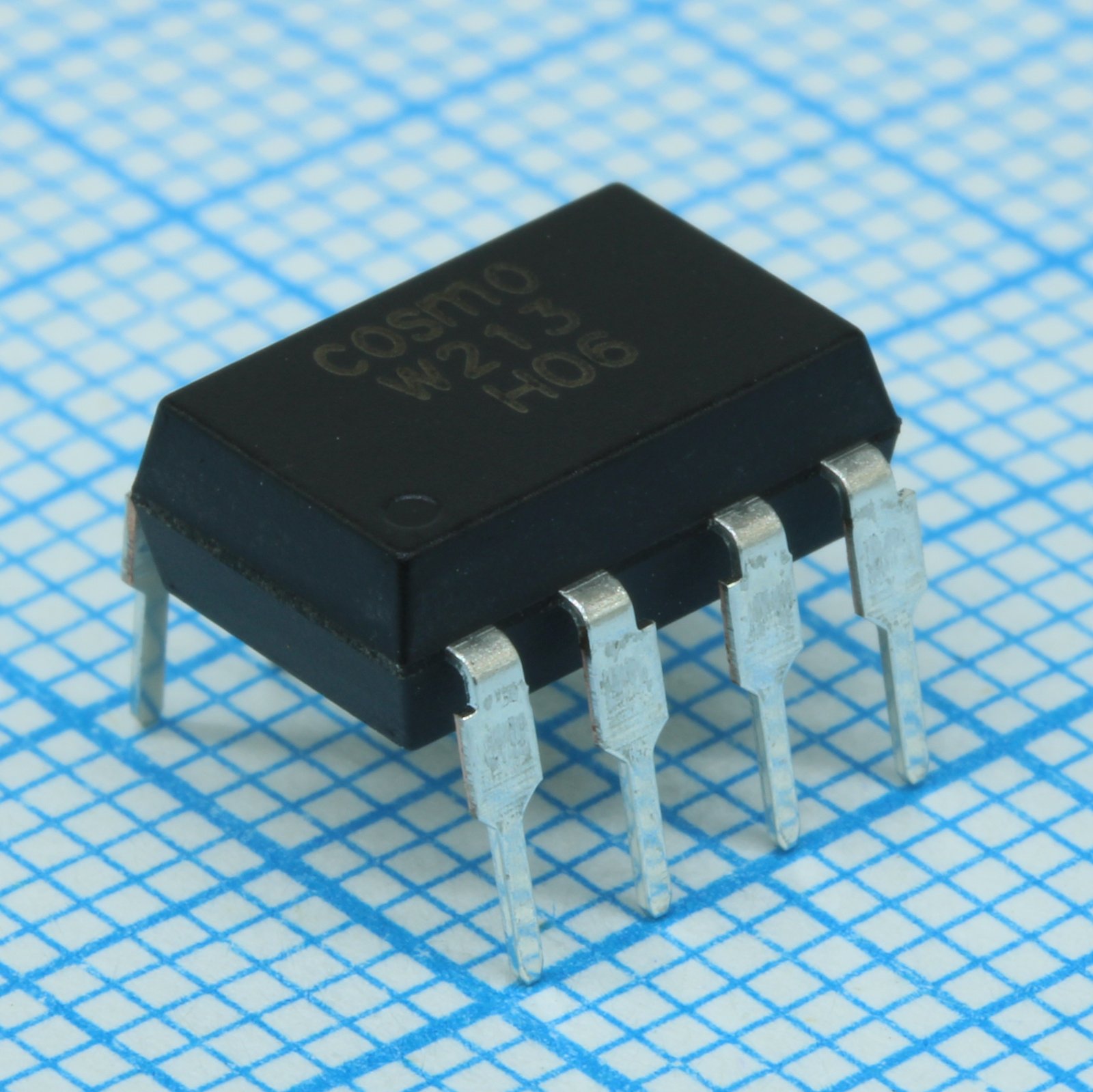

Опто твердотельное реле MOSFET 250В/200мА
У поставщика
ПроизводительCOSMO
КатегорияРеле твердотельные
У поставщиков
4 803 шт.
Норм. уп.: 48
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт200,48 ₽
Сумма601,44 ₽
В наличии4 803 шт
от 3 штюрлицам и ИП
3 шт · Склад 39 · 601,44 ₽
Описание
Оптотвердотельное реле MOSFET от COSMO коммутирует нагрузку до 250 В и 200 мА. Компонент выполнен в стандартном корпусе и поставляется в тубе. Подходит для гальванической развязки цепей в промышленной автоматике и системах управления.
Технические характеристики
| Серия | KAQW213 Series |
| Без свинца | Да |
| Тип флюса | Rosin flux containing small amount of chlorine (max 0.2 Wt%) |
| Класс MSL | 1 |
| Тип входа | GaAlAs LED |
| Тип реле | Solid State Relay - MOSFET Output |
| Описание | 8PIN 250V N.O. TYPE SOLID STATE RELAY-MOSFET OUTPUT |
| Тип выхода | MOSFET |
| Артикул | KAQW213 |
| Pin package | 8-pin DIP / SMD / SOP |
| Resistor 5v | 640 Ohm |
| Применение | Telecommunications (PC, electronic notepad), Modem, Telephone equipment, Security equipment, Sensors, Measuring and testing equipment, Factory automation equipment, High speed inspection machines |
| Форма контакта | 2 Form A (DPST-NO), Normally Open |
| Reflow count | Two |
| Resistor 12v | 1.9K Ohm |
| Resistor 15v | 2.5K Ohm |
| Resistor 24v | 4.1K Ohm |
| Resistor 3v3 | 330 Ohm |
| Тип монтажа | Through-Hole (DIP) / Surface Mount (SMD, SOP) |
| Кол-во выводов | 8 |
| Соотв. RoHS | Да |
| Варианты корпуса | DIP, SMD, SOP |
| Ul file numbers | E169586, E108430 |
| Номер файла VDE | 40053989 |
| Wave preheating | 120 C or below |
| Сертификаты | UL1577, UL508, C-UL, VDE EN60747-5-5 |
| Время пика оплавления | 10 sec max |
| Макс. время включения | 1.0ms |
| Время включения тип. | 0.3ms |
| Lead form options | blank (DIP or SMD), S (SOP), A (surface mount type package) |
| Макс. R вкл. | 16 Ohm |
| Сопротивление во включенном состоянии, тип. | 8 Ohm |
| Макс. время выключения | 1.5ms |
| Время выкл. тип. | 0.1ms |
| Ёмкость входа-выхода, тип. | 6pF |
| Dimension dip width | 6.50mm |
| Dimension lead span | 7.62mm |
| Dimension pin pitch | 2.54mm |
| Dimension smd width | 6.50mm |
| Dimension sop width | 4.40mm |
| Допуск размера | ±0.2mm |
| Макс. прямое напряжение | 1.5V |
| Типовое прямое напряжение | 1.2V |
| Input derate linear | 1.3mW/C from 25C |
| Темп. хранения | -40 to +125 C |
| Switch load current | 200mA |
| Total derate linear | 2.5mW/C from 25C |
| Время пайки волной | 10 sec or less |
| Dimension dip height | 3.50mm |
| Dimension dip length | 9.68mm |
| Dimension smd height | 3.50mm |
| Dimension smd length | 10.00±0.4mm |
| Dimension sop height | 2.03mm |
| Dimension sop length | 6.8±0.4mm |
| Сопр. изоляции | >=10^10 Ohm at Vio=500V |
| Темп. перехода | 100 C |
| Конфигурация переключателя | Two independent SPST relays or one DPST relay |
| Wave soldering count | One |
| Мин. пробойное напр. | 250V |
| Control voltage ac dc | 250V |
| Обратное входное напряжение | 5V |
| Isolation voltage sop | 1500Vrms |
| Раб. температура | -40 to +85 C |
| Температура пайки | 260 C for 10 seconds |
| Tape and reel options | TL, TR |
| Reflow time above 230c | 30-60 sec |
| Рассеиваемая мощность входа | 100mW |
| Макс. прямой ток LED | 50mA |
| Led forward current min | 5mA |
| Пиковая темп. оплавления | 260 C |
| Reflow preheat 180 190c | 60-120 sec |
| Общая рассеиваемая мощность | 550mW |
| Тип упаковки | Tube (туба) |
| Напряжение пробоя выхода | 250V |
| Рассеиваемая мощность | 500mW |
| Isolation voltage dip smd | 5000 В (RMS) |
| Пиковый прямой входной ток | 1A |
| Мин. входной ток восстановления | 0.2mA |
| Температура пайки волной | 260 C max |
| Макс. входной ток | 3.0mA |
| Turn on time test condition | IF=10mA, VL=20V |
| On resistance test condition | IF=10mA, IL=100mA |
| Turn off time test condition | IL=100mA, t=10ms |
| Io capacitance test condition | VB=0V, f=1MHz |
| Макс. ток утечки в выключенном состоянии | 1.0uA |
| Тип. ток утечки в выключенном состоянии | 0.2uA |
| Условия измерения прямого напряжения | IF=10mA |
| Длительный ток нагрузки | 200mA |
| Led operate current recommended | 5mA |
| Breakdown voltage test condition | IB=50uA |
| Input continuous forward current | 50mA |
| Recovery input current test condition | VL=20V, IL<=5uA |
| Operation input current test condition | VL=20V, IL=100mA |
| Off state leakage current test condition | VL=250V, IF=0mA |
| Тип | Твердотельное реле |
