Опто Твердотельное реле 400В/0.13А 0.6Вт -30...+85C 3.75кВ нормально разомкнутное
У поставщика
ПроизводительCOSMO
КатегорияРеле твердотельные
У поставщиков
6 745 шт.
Норм. уп.: 65
Цены поставщиков
Склад 39
В наличии:6 472 шт.
Срок поставки: до недели
Норм. уп.: 65
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 50,03 |
Склад 13
В наличии:273 шт
Срок поставки: до недели
Норм. уп.: 65
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 62,99 |
| от 33 | 58,12 |
| от 65 | 54,15 |
| от 130 | 51,18 |
| от 260 | 48,94 |
Описание

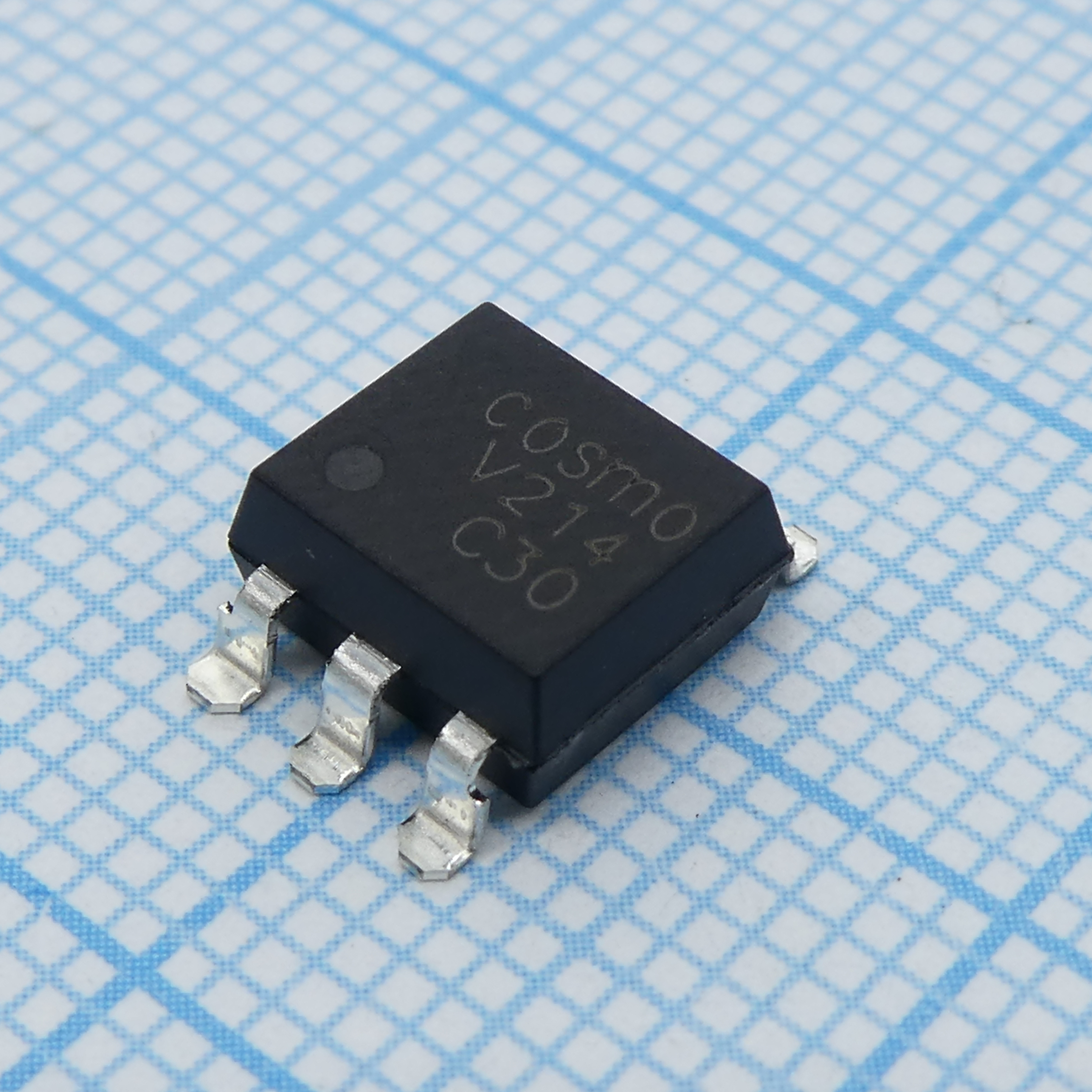

Оптотвердотельное реле COSMO KAQV214A — нормально разомкнутый коммутатор в корпусе SMDIP-6. Рассчитано на напряжение до 400 В, ток до 0,13 А и мощность 0,6 Вт, работает в диапазоне от –30 до +85 °C с гальванической развязкой 3,75 кВ. Подходит для промышленной автоматики и управления нагрузками в системах с низким уровнем шума.
Технические характеристики
| Серия | KAQV214 Series |
| Корпус | SMDIP-6 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Класс MSL | 1 |
| Шаг выводов | 2.54mm |
| Размеры | 7.62mm x 6.50mm x 7.30mm |
| Тип реле | SPST Normally Open (1 Form A) |
| Описание | 6PIN 400V N.O TYPE SOLID STATE RELAY-MOSFET OUTPUT |
| Тип выхода | MOSFET |
| Артикул | KAQV214A |
| Форма контакта | 1 Form A |
| Время включения | 0.3ms typ, 1.0ms max at IF=10mA, VL=20V |
| Время выключения | 0.1ms typ, 1.5ms max at IL=100mA, t=10ms |
| Input led type | GaAlAs LED |
| Io capacitance | 6pF typ at VB=0mA, f=1MHz |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.2V typ, 1.5V max at IF=10mA |
| Сертификаты | UL508 (E108430), C-UL (E108430), FIMKO EN60950 |
| Количество в упаковке | 1000 units per reel |
| Tape reel option | TL, TR |
| Lead form options | blank, S, A |
| Input derate linear | 1.3mW/°C from 25°C |
| Темп. хранения | -40 to +125°C |
| Total derate linear | 2.5mW/°C from 25°C |
| Сопр. изоляции | >=10^10 Ohm at Vio=500V |
| Темп. перехода | 100°C |
| Input reverse voltage | 5V |
| Раб. температура | -40 to +85°C |
| Температура пайки | 260°C for 10 seconds |
| Recovery input current | 0.2mA min at VL=20V, IL<=5uA |
| Input operation current | 3.0mA max at VL=20V, IL=100mA |
| Рассеиваемая мощность входа | 100mW |
| Общая рассеиваемая мощность | 550mW |
| Тип упаковки | Tube (туба) |
| Output breakdown voltage | 400V |
| Рассеиваемая мощность | 500mW |
| Isolation voltage kaqv214 | 5000Vrms |
| Off state leakage current | 0.2uA typ, 1.0uA max at VL=400V, IF=0mA |
| Input peak forward current | 1A |
| Isolation voltage kaqv214s | 1500Vrms |
| On resistance connection a | 20 Ohm typ, 30 Ohm max at IF=10mA, IL=100mA |
| On resistance connection b | 10 Ohm typ, 15 Ohm max at IF=10mA, IL=100mA |
| On resistance connection c | 5 Ohm typ, 7.5 Ohm max at IF=10mA, IL=100mA |
| Описание (англ.) | SSR 400В/0.13А 0.6W -30...+85C 3.75kV N/Opened |
| Output continuous load current | 130mA |
| Input continuous forward current | 50mA |
