Опто Твердотельное реле 400В/0.13А 0.6Вт -30...+85C 3.75кВ нормально разомкнутное
У поставщика
ПроизводительCOSMO
КатегорияРеле твердотельные
У поставщиков
5 014 шт.
Норм. уп.: 65
Цены поставщиков
Склад 39
В наличии:3 242 шт.
Срок поставки: до недели
Норм. уп.: 65
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 55,60 |
Склад 13
В наличии:1 772 шт
Срок поставки: до недели
Норм. уп.: 65
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 78,98 |
| от 16 | 77,58 |
| от 31 | 75,72 |
| от 65 | 73,12 |
| от 130 | 69,85 |
Описание

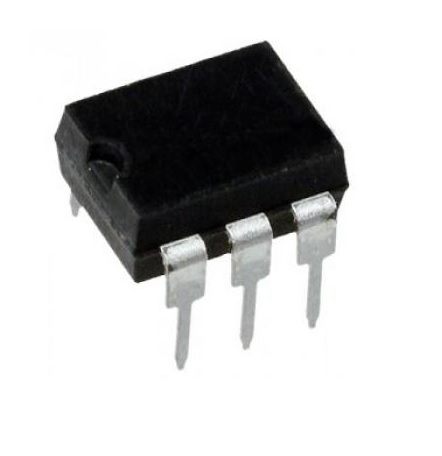

Оптотвердотельное реле KAQV214 от COSMO в корпусе DIP-6. Коммутирует нагрузку до 400 В и 0,13 А при мощности 0,6 Вт, выдерживает изоляцию 3,75 кВ. Работает в диапазоне температур от –30 до +85 °C, нормально разомкнутое. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Тип | Solid State Relay |
| Dv dt | >500V/ms |
| Корпус | DIP-6 |
| Тип монтажа | Выводной |
| Сертификаты | UL1577, UL508 (File No.E108430), FIEN60950 (File No.FI13698) |
| Допуск, % | 0,2 |
| Размеры | KAQV214: 8.8mm x 6.4mm x 3.9mm (approx), KAQV214A: 8.8mm x 6.4mm x 3.9mm (approx) |
| Control type | AC/DC |
| Время включения | 0.3ms (typ), 1.0ms (max) |
| Конфигурация | Normally Open, Single Pole Single Throw |
| Время выключения | 0.7ms (typ), 1.5ms (max) |
| Io capacitance | 6pF (typ) |
| Обратное напряжение | 5V |
| Led forward voltage | 1.2V (typ), 1.5V (max) at IF=10mA |
| Сопр. изоляции | ≥10^10Ω at Vio=500V, Ta=25°C |
| Темп. перехода | 100°C |
| Макс. прямой ток | 1A |
| Температура пайки | 260°C for 10 sec, 2mm from case |
| Испытат. изоляции | 3750VACrms |
| Recovery input current | 0.2mA (max) |
| Continuous load current | ±130mA |
| Operation input current | 5mA (max) |
| Общая рассеиваемая мощность | 550mW |
| Тип упаковки | Tube (туба) |
| Derate linearly from 25C | 1.3mW/°C (emitter), 2.5mW/°C (total) |
| Output breakdown voltage | ±400V |
| Output off state leakage | 0.2μA (typ), 1μA (max) at VT=100V |
| Мощность эмиттера | 100mW |
| Диап. темп. хр. | -40°C to +125°C |
| Непрерывный прямой ток | 50mA |
| Рассеиваемая мощность детектора | 500mW |
| On resistance connection a | 20Ω (typ), 30Ω (max) |
| On resistance connection b | 10Ω (typ), 15Ω (max) |
| On resistance connection c | 5Ω (typ), 7.5Ω (max) |
| Диап. раб. темп. | -30°C to +85°C |
| Описание (англ.) | SSR 400В/0.13А 0.6W -30...+85C 3.75kV N/Opened |
