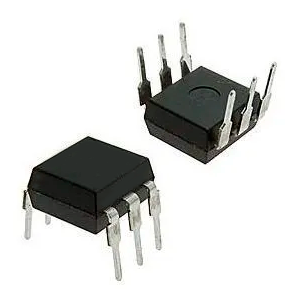

Реле твердотельные KAQV213
У поставщика
У поставщиков
1 117 шт.
Норм. уп.: 65
Цены поставщиков
Склад 39
В наличии:1 087 шт.
Срок поставки: до недели
Норм. уп.: 65
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 128,50 |
Склад 13
В наличии:30 шт
Срок поставки: до недели
Норм. уп.: 65
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 133,20 |
| от 6 | 130,92 |
| от 11 | 127,80 |
| от 22 | 123,10 |
| от 43 | 116,02 |
Описание
Твердотельное реле KAQV213 от COSMO — оптопара, предназначенная для коммутации цепей переменного и постоянного тока. Компонент обеспечивает гальваническую развязку между управляющим и выходным каналами. Применяется в промышленной автоматике, системах управления и измерительном оборудовании для бесконтактного включения нагрузки.
Технические характеристики
| Серия | KAQV213 |
| Без свинца | Да |
| Тип монтажа | SMD |
| Без свинца | Да |
| Класс MSL | 1 |
| Кол-во выводов | 6 |
| Размеры | Шаг: 2.54mm; Допуск: +/-0.2mm; Ширина корпуса: 6.50mm; Ширина вывода: 0.50mm; Длина корпуса: 7.30mm; Шаг строк: 7.62mm |
| Тип реле | SPST Normally Open (1 Form A) |
| Описание | Solid State Relay - MOSFET Output, 6PIN 250V N.O Type |
| Тип выхода | MOSFET |
| Resistor 5v | 640 Ohm |
| Input derate | 1.3mW/C |
| Производитель | Cosmo Electronics Corp. |
| Reflow count | 2 |
| Resistor 12v | 1.9k Ohm |
| Resistor 15v | 2.5k Ohm |
| Resistor 24v | 4.1k Ohm |
| Resistor 3v3 | 330 Ohm |
| Total derate | 2.5mW/C |
| Типы корпусов | DIP, SMD, SOP |
| Тип компонента | Solid State Relay-MOSFET Output |
| Dimensions dip | 7.62mm x 6.50mm x 3.5mm (body length x width x height approx) |
| Dimensions smd | 7.62mm x 6.50mm x 3.5mm (body) |
| Dimensions sop | 6.80mm x 4.40mm x 2.1mm (approx) |
| Input led type | GaAlAs LED |
| Io capacitance | 6pF |
| Pole structure | SPST-NO (1 Form A) |
| Соотв. RoHS | Да |
| Время пайки | 10s |
| Ul file numbers | E169586, E108430 |
| Vde file number | 40053989 |
| Сертификаты | UL1577, UL508, C-UL, VDE EN60747-5-5 |
| Время пика оплавления | 10s |
| Макс. время включения | 1.0ms |
| Время включения тип. | 0.3ms |
| Wave solder time | 10s |
| Макс. время выключения | 1.5ms |
| Время выкл. тип. | 0.1ms |
| Voltage breakdown | 250V |
| Wave solder count | 1 |
| Io capacitance typ | 6pF |
| Макс. прямое напряжение | 1.5V |
| Типовое прямое напряжение | 1.2V |
| On resistance max a | 16ohm |
| On resistance max b | 8ohm |
| On resistance max c | 4ohm |
| On resistance typ a | 8ohm |
| On resistance typ b | 4ohm |
| On resistance typ c | 2ohm |
| Packing quantity tl | 1000 units per reel |
| Темп. хранения | -40 to +125 C |
| Wave solder preheat | 120 C |
| Forward current peak | 1A |
| Сопр. изоляции | >=10^10 ohm |
| Темп. перехода | 100 C |
| Input reverse voltage | 5V |
| Isolation voltage sop | 1500Vrms |
| Раб. температура | -40 to +85 C |
| Reverse voltage input | 5V |
| Температура пайки | 260 C for 10s |
| Reflow time above 230c | 30-60s |
| Turn on time condition | IF=10mA, VL=20V |
| Continuous load current | 200mA |
| Рассеиваемая мощность входа | 100mW |
| Led forward current max | 50mA |
| Led forward current min | 5mA |
| On resistance condition | IF=10mA, IL=100mA |
| Пиковая темп. оплавления | 260 C |
| Reflow preheat 180 190c | 60-120s |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -40°C |
| Общая рассеиваемая мощность | 550mW |
| Turn off time condition | IL=100mA, t=10ms |
| Wave solder temperature | 260 C |
| Io capacitance condition | VB=0V, f=1MHz |
| Макс. темп. перехода | 100°C |
| Output breakdown voltage | 250V |
| Рассеиваемая мощность | 500mW |
| Isolation voltage dip smd | 5000Vrms |
| Operate input current max | 3.0mA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Recover input current min | 0.2mA |
| Температура пайки макс. | 260°C |
| Forward current continuous | 50mA |
| Input peak forward current | 1A |
| Recovery input current min | 0.2mA |
| Off state leakage condition | VL=250V, IF=0mA |
| Operation input current max | 3.0mA |
| Off state leakage current max | 1.0uA |
| Off state leakage current typ | 0.2uA |
| Условия измерения прямого напряжения | IF=10mA |
| On resistance connection a max | 16 Ohm |
| On resistance connection a typ | 8 Ohm |
| On resistance connection b max | 8 Ohm |
| On resistance connection b typ | 4 Ohm |
| On resistance connection c max | 4 Ohm |
| On resistance connection c typ | 2 Ohm |
| Output continuous load current | 200mA |
| Recommended led forward current | 5mA |
| Input continuous forward current | 50mA |
| Recovery input current condition | VL=20V, IL<=5uA |
| Operation input current condition | VL=20V, IL=100mA |
