DC-DC преобразователь K7812-500R3
В наличии
На своём складе
796 шт.
Норм. уп.: 42
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 52,33 |
| от 6 | 50,81 |
| от 12 | 50,05 |
| от 25 | 48,16 |
Описание

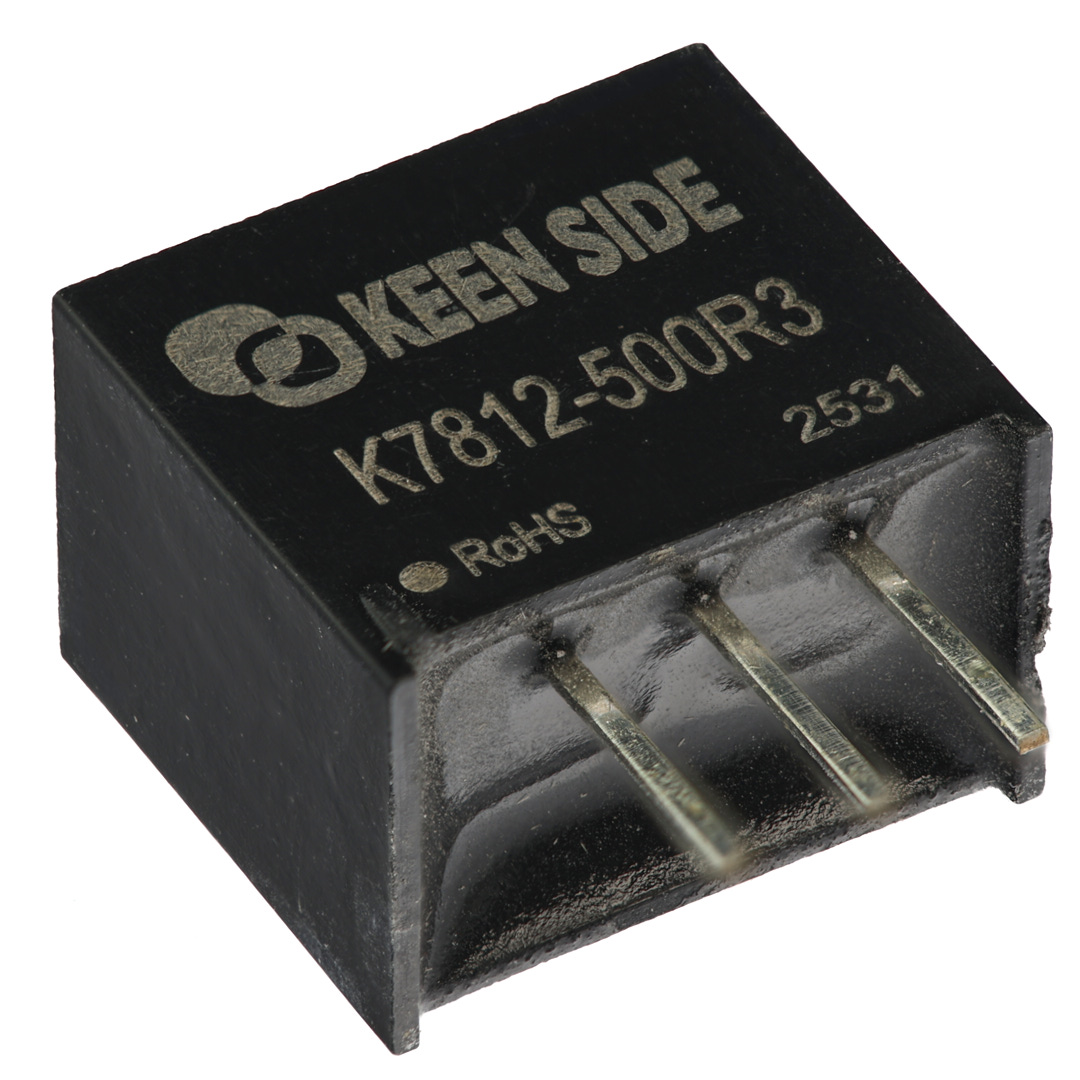

DC-DC преобразователь K7812-500R3 от KEEN SIDE — компактный импульсный стабилизатор в корпусе SIP-3. Выдаёт стабильные 12В при токе до 500 мА, КПД достигает 96%, а уровень пульсаций не превышает 85 мВ. Устройство совместимо по выводам с линейными стабилизаторами серии LM78xx, но не требует радиатора. Подходит для замены линейных регуляторов в промышленной автоматике и встраиваемых системах.
Технические характеристики
| MTBF | 1000kHours |
| Вес | 2g |
| Корпус | black flame-retardant plastic housing, 3-pin SIP |
| Тип монтажа | THT |
| Размеры | 11.6 x 7.5 x 10.2 mm |
| КПД | 96/92 |
| Пульсации и шум | 45-85mVp-p |
| Метод охлаждения | natural air cooling |
| Тип. КПД | 96% |
| Вых. ток | 500mA |
| Вых. напряжение | 12V |
| Рег. линии | ±0.5% max |
| Рег. нагрузки | ±0.75% max |
| Поддержка горячей замены | no |
| Влажн. хранения | 95% RH non-condensing |
| Темп. дрейф | ±0.03%/°C |
| Диап. вх. напр. | 15-36VDC |
| Pin compatible with | LM78xx series linear regulators |
| Защита от переполюсовки | none |
| Частота перекл. | 1.6-2.4MHz |
| Время динамического восстановления | 200-500μs |
| Макс. емкостная нагрузка | 1000μF |
| Точность выходного напряжения | ±3% max, ±1% typ |
| Защита от КЗ | self-recovery |
| Макс. ток хол. хода | 1.0mA |
| Ток входа без нагрузки типовой | 0.2mA |
| Диап. темп. хр. | -55 to +125°C |
| Отклонение динамического отклика | 80-230mV |
| Диап. раб. темп. | -40 to +85°C |
| Рек. выходной конденсатор | 22μF/25V MLCC |
| Recommended input capacitor for high voltage | 33μF high frequency low resistance electrolytic if Vin≥30V |
