Преобразователь DC/DC на печатную плату вход 16-36В выход 12В 1A
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
1 751 шт.
Норм. уп.: 44
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт167,11 ₽
Сумма501,33 ₽
В наличии1 543 шт
от 3 штюрлицам и ИП
от 24 — 157,90 ₽ (−6%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии208 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 179,38 ₽
3 шт · Склад 39 · 501,33 ₽
Описание

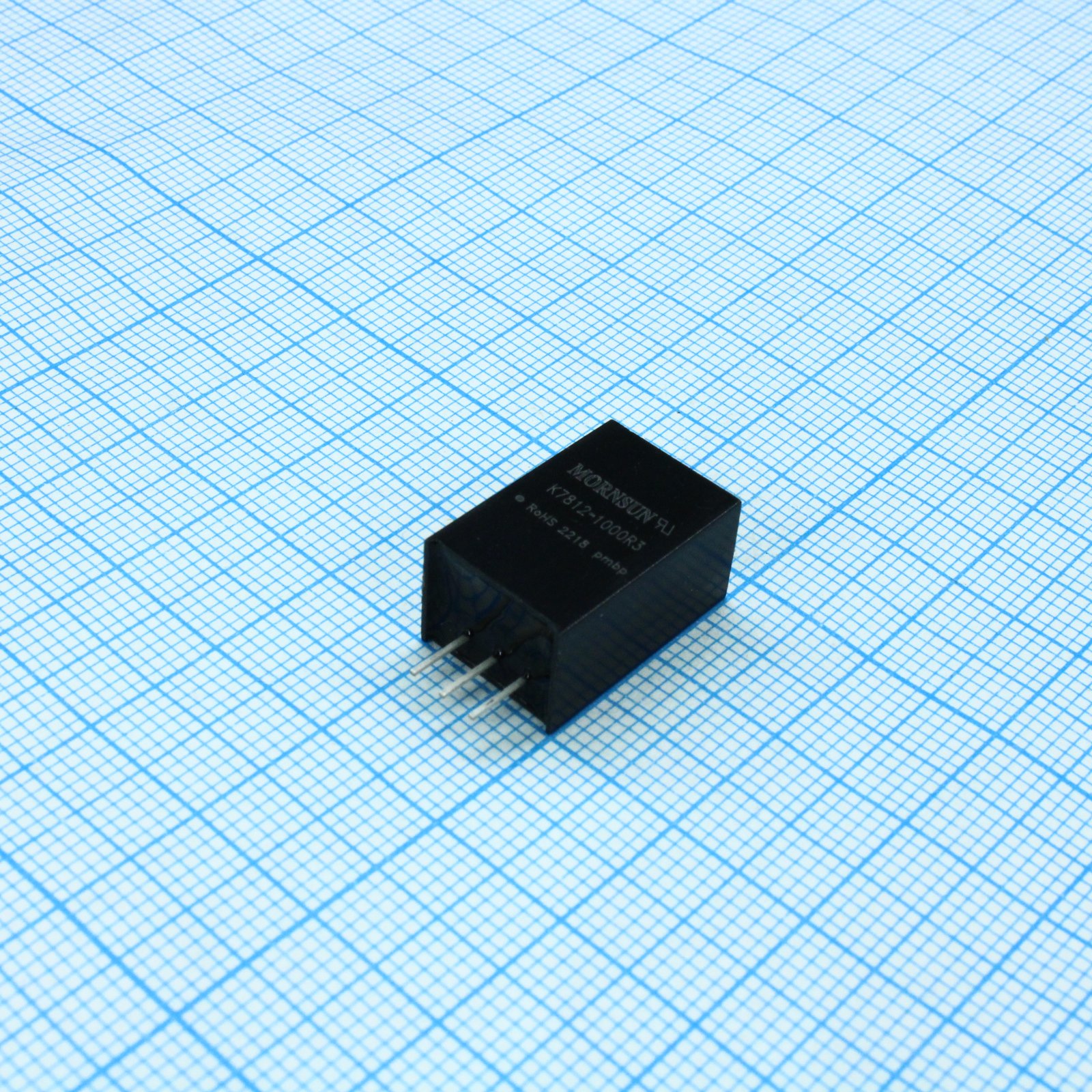

MORNSUN K7812-1000R3 — это DC/DC-преобразователь для монтажа на печатную плату. Модель работает от входного напряжения 16–36 В и выдаёт стабильные 12 В при токе до 1 А. Компактный корпус и КПД до 93% делают её подходящей для промышленной автоматики и систем управления.
Технические характеристики
| MTBF | 2000khours |
| RoHS | Да |
| ЭМС, устойчивость к кондуктивным помехам | IEC/EN61000-4-6 3Vr.m.s perf. CriteriaA |
| ЭМС, устойчивость к излучаемым помехам | IEC/EN61000-4-3 10V/m perf. CriteriaA |
| Серия | K78xx-1000R3(L) |
| Вес | 3.8g |
| Emc eft | IEC/EN61000-4-4 ±1kV perf. CriteriaB |
| ЭМС: электростатический разряд | IEC/EN61000-4-2 Contact ±4kV perf. CriteriaB |
| ЭМС всплеск | IEC/EN61000-4-5 line to line ±1kV perf. CriteriaB |
| Размеры | 11.50x9.00x17.50mm |
| Описание | High efficiency switching regulator, non-isolated, regulated single output, pin compatible with LM78xx |
| Артикул | K7812-1000R3 |
| Материал корпуса | Black plastic, flame-retardant and heat-resistant (UL94V-0) |
| Сертификация | EN62368-1, BSEN62368-1, IEC62368-1 |
| ЭМС излучение | CISPR32/EN55032 CLASSB |
| Тип монтажа | THT |
| Метод охлаждения | свободная воздушная конвекция |
| Вых. напряжение | 12V |
| Рег. нагрузки | ±0.4% |
| Макс. вых. мощность | 12W |
| Макс. пульс. шум | 75mVp-p |
| Пульсации шум тип. | 20mVp-p |
| Точность напряжения | ±2% |
| Описание | DC/DC Converters - Through Hole DC/DC Converter non-isolated (POL)PCB Mount Plastic Case |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 16V |
| Линейная регулировка | ±0.2% |
| Макс. вых. ток | 1000mA |
| Время пайки выводов | 10s |
| Efficiency min load | 93% |
| Макс. регулировка нагрузки | ±0.6% |
| Температура снижения характеристик | 71℃ |
| КПД при полной нагрузке | 96% |
| Макс. влажн. хр. | 95%RH |
| Мин. влажн. хр. | 5%RH |
| Точность напряжения макс. | ±3% |
| Ном. вх. напр. | 24V |
| Макс. линейная регул. | ±0.4% |
| Макс. темп. хр. | 125℃ |
| Мин. темп. хр. | -55℃ |
| Макс. частота переключения | 780kHz |
| Мин. частота переключения | 580kHz |
| Типовая частота переключения | 680kHz |
| Темп. коэф. | ±0.03%/℃ |
| Тип упаковки | Tube (туба) |
| Требуется входной конденсатор | 22µF/50V for input >30VDC |
| Защита от КЗ | Continuous, self-recovery |
| Макс. ток хол. хода | 1mA |
| Ток входа без нагрузки типовой | 0.1mA |
| Макс. раб. темп. | 85℃ |
| Мин. раб. темп. | -40℃ |
| Макс. емкостная нагрузка выхода | 680µF |
| Макс. пульсации и шум при малой нагрузке | 2%Vo |
| Макс. время восст. | 1ms |
| Тип. время восст. перех. | 0.1ms |
| Описание (англ.) | Buck-Boost DC DC Converter 1 Output 12V -12V 1A -300mA 8V~36V Input |
| Макс. темп. пайки | 260℃ |
| Отклонение переходной характеристики макс. | 300mV |
| Тип. отклонение перех. отклика | 50mV |
| Ток, А | 1 |
