DC-DC преобразователь K7809-500R3
В наличии
На своём складе
175 шт.
Норм. уп.: 42
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 52,33 |
| от 6 | 50,81 |
| от 12 | 50,05 |
| от 25 | 48,16 |
Описание

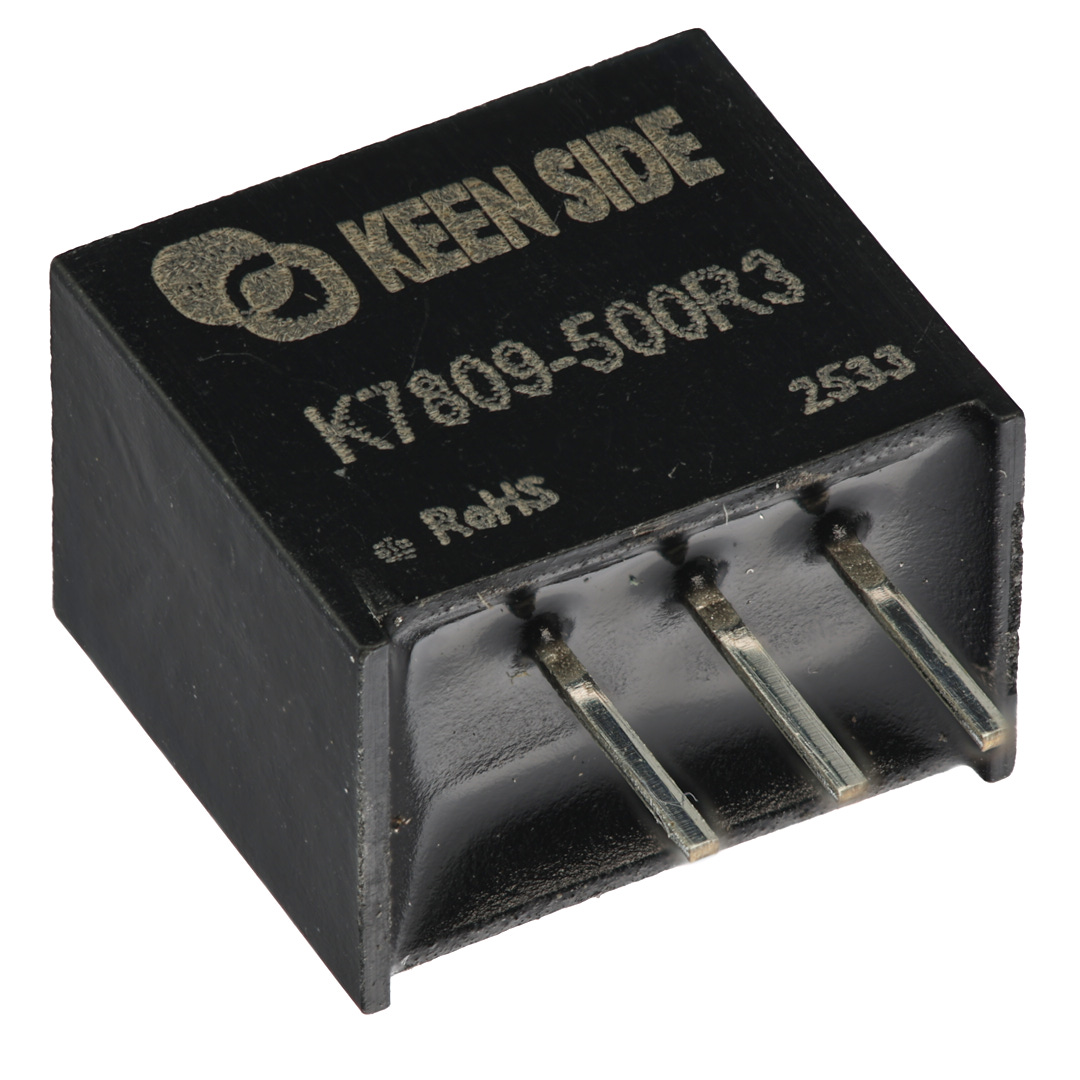

DC-DC преобразователь KEEN SIDE K7809-500R3. Модель выдает стабильные 9 В при токе до 500 мА и мощности 4,5 Вт, имеет КПД до 94% и встроенную защиту от короткого замыкания. Компонент выполнен в трехвыводном пластиковом корпусе для вертикального монтажа. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | 1000kHours |
| Вес | 2g |
| Компонент | K7809-500R3 |
| Изоляция | non-isolated |
| Размеры | 11.6mm x 7.5mm x 10.2mm |
| КПД | 94/90 |
| Защита | short-circuit self-recovery |
| Режим охлаждения | natural air cooling |
| Вых. мощность | 4.5W |
| Тип упаковки | three-terminal plastic (flame-retardant) |
| Тип монтажа | THT |
| Мин. КПД | 90% |
| Тип. КПД | 94% |
| Вых. ток | 500mA |
| Вых. напряжение | 9.0V |
| Поддержка горячей замены | no |
| Макс. пульс. шум | 85mVp-p |
| Пульсации шум тип. | 45mVp-p |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 12V |
| Диап. вх. напр. | 12-36V |
| Макс. регулировка линии | ±0.5% |
| Стаб. по линии тип. | ±0.3% |
| Макс. регулировка нагрузки | ±0.75% |
| Типовая регулировка нагрузки | ±0.5% |
| Макс. влажн. хр. | 95%RH |
| Anti reverse protection | no |
| Макс. емкостная нагрузка | 2000μF |
| Макс. частота переключения | 2.4MHz |
| Типовая частота переключения | 1.6MHz |
| Темп. коэф. | ±0.03%/°C |
| Время восстановления макс. | 500μs |
| Тип. время динамического восстановления | 200μs |
| Макс. ток хол. хода | 1.0mA |
| Ток входа без нагрузки типовой | 0.2mA |
| Диап. темп. хр. | -55°C to +125°C |
| Диап. раб. темп. | -40°C to +85°C |
| Макс. точность выходного напряжения | ±3% |
| Тип. точность вых. напряжения | ±1% |
| Рек. входной конденсатор | 10μF/50V |
| Рек. выходной конденсатор | 22μF/16V (MLC) |
| Макс. отклонение динамического отклика | 230mV |
| Отклонение динамики Тип. | 80mV |
